特点

-轻重量、紧凑型雷达

-侦测移动车辆和人员

-低截获波形设计

-日/夜 24小时工作

应用

-要地安全

-机场安全设施

-机场和安全区域保护

-油库保护

-边境监控

-周界监控

-与现有的安防视频系统融合使用

无人机探测雷达是全相参的连续波体制雷达，用来发现、监视、跟踪、测量低空或者地面活动目标，这些活动目标对象可以是人、车辆或低空飞行的飞机、无人机等。将这些目标的运动信息按照规定的格式传输上报给监控中心，以便随时掌握监控区域的运动目标的实时相关信息。数据接口支持与现有监控系统进行通讯，引导相机或者热像仪。

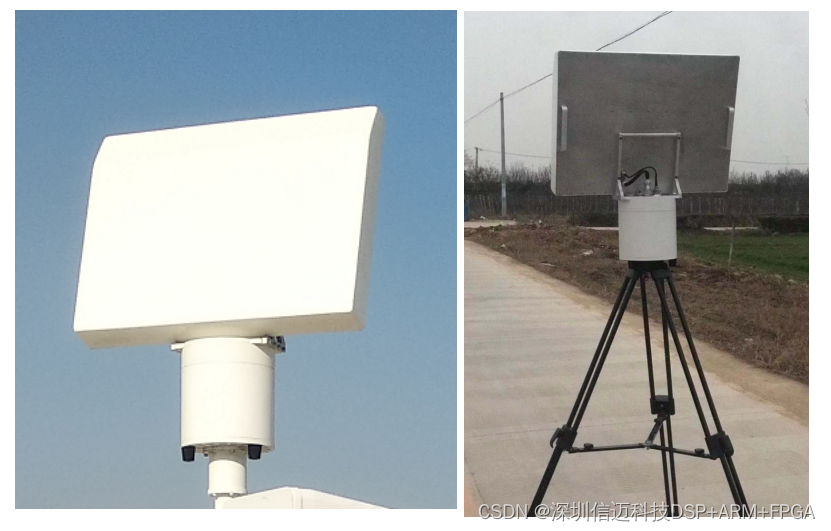

XM6-4型无人机探测雷达是信迈在某型地面监控雷达的基础上优化设计，全新推出的一款低成本地面监控雷达，该雷达采用数字合成技术，通过对不同反射物体回波计算提取目标的方位。MMIC电路设计使得系统维护简单，可靠性高。雷达设计采用全集成一体化结构，内置微带天线阵列、信号处理器、全相参数字频率发生器等部件。经实践证明，该产品可承受恶劣环境，免维护运行。可工作在全天候、全气候环境下，内置滤波器，可有效抑制雨雪天气下的虚警检测。

XM6-4型无人机探测雷达采用FMCW和多普勒处理技术，地波对消算法，能探测到目标非常低的移动速度。无线电发射功率非常低，对人员无伤害，并且很难被对方电子侦察设备探测到（电子隐蔽）。雷达功耗低，可用电池、车载电源等供电。

XM6-4型无人机探测雷达是军事技术民用转化的一款产品，对比国外同类型民用监控雷达，XM6-4型无人机探测雷达具有很高的性价比优势。

性能参数表

参数

性能

系统属性

雷达类型

调频连续波（ FMCW）多普勒（Doppler）监控雷达

频率波段

X Band, 9.5-9.8GHz

发射功率（典型值）

≤5 W

目标探测能力

最大探测距离

3km

--大疆精灵3（ RCS 0.01m2）

≥3km

--六旋翼（ RCS 1m2）

≥5km

可探测径向速度

1-30m/s

覆盖及搜索范围

天线搜索范围

任意扇形区域和环形搜索

搜索速度

12°/S ，30°/S ，60°/S；

方位波束宽度

3.2 °

俯仰波束角度

20 °

俯仰波束角度调节

±10°

探测精度

速度精度

1m/s

距离精度

15m

角度精度

方位0.6°俯仰1.5°

接口和软件

外设 I/O接口（雷达控制相机）

RS232

显控接口

10/100 Ethernet以太网

软件

提供DEMO测试软件，提供通讯协议

数据更新率

0.016秒

电气

电源

24±4VDC

功耗

≤60 W（平均值）

物理、环境和可靠性

尺寸

宽700mm 高 500 mm 厚110mm(不含转台）

重量

约18 kg

工作温度

-20 °C to +50 °C（-40 °C to +55 °C工作温度可选）

防护等级

IP65

MTBF

5000

装箱清单

项目

名称

数量

备注

雷达主机

一部

标配

终端软件

一套

标配

终端计算机

一部

选配（商用笔记本和加固笔记本可选）

系统电缆

一套

标配

使用维护文档

一套

标配

交流适配器

一个

标配，AC220转DC24V6A

电池单元

一套

选配（锂电池组，含充电器）

安装支架

一套

选配（三脚架或固定法兰可选）
