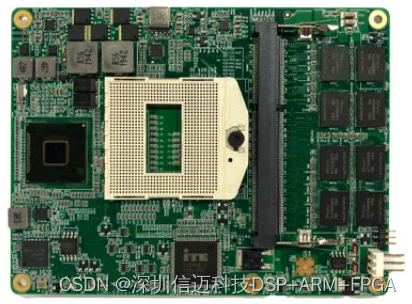

XM-SOM-6801是一款基于Haswell-M平台的标准COME TYPE6模块。它是标准的COME TYPE6的规格，尺寸仅有125mm×95mm。该模块汇集了Haswell-M平台高中低三档的CPU，分别是I7-4900MQ/I5-4300M/I3-4100M CPU。该CPU具有强大的运算能力，可广泛应用于通信、自动化、医疗等领域，满足客户多方面的需求。

XM-SOM-6801 的规格

产品类型

COM Express Type 6

芯片组

SOC

CPU

Intel I3-4100M，2.5GHz，双核处理器
Intel I5-4300M，2.6GHz，最大睿频3.3GHz，双核处理器 Intel I7-4900M，2.8GHz，最大睿频3.8GHz，四核处理器

内存

板载 4G/8G可选DDR3 L 内存；1×内存插槽，最大支持8G

BIOS

AMI

以太网

1×10M/100M/1000Mbps Intel I211以太网

显示

支持VGA，DVI，HDMI，DP，LVDS显示输出；LVDS支持双通道24bit，最大分辨率1920×1080，支持同步/异步双显

音频

集成 ALC662 高保真音频控制器，支持 MIC 、 Line_out

USB

6×USB 2.0，4×USB 3.0

串口

6×RS-232

扩展

1×PCIE*8，1×PCIE*16

存储

4×SATA Ⅲ硬盘接口

供电

DC 12V /ATX≤55W

看门狗

255级，1～255秒复位/重置

GPIO

8-bit 输入/输出

工作温度

-20~70℃，10%~90% RH，无凝结

存储温度

-40~85℃，5%~95% RH，无凝结

尺寸

1 2 5 m m ×9 5mm ， Type 6

支持 Win7，Win10，Linux等操作系统

特点：

1.低功耗高计算性能，加快物联网应用部署

2.内存传输主流技术标准DDR4

3.符合安全标准，为医疗设备赋能

4.一体化板载、紧凑型设计

应用案例：

矢量网络分析仪器是一种电磁波能量的测试设备。它既能测量单端口网络或两端口网络的各种参数幅值，又能测相位，并能用史密斯圆图显示测试数据。

矢量网络分析仪功能丰富，被称为“仪器之王”，是射频微波领域的万用表，为无线通信、广播电视、汽车电子半导体和医疗器件等行业射频器件、组件的研发和生产的应用提供了高效、灵活的测试手段，在民品、工业、科研教育、军工等多个领域广泛应用。

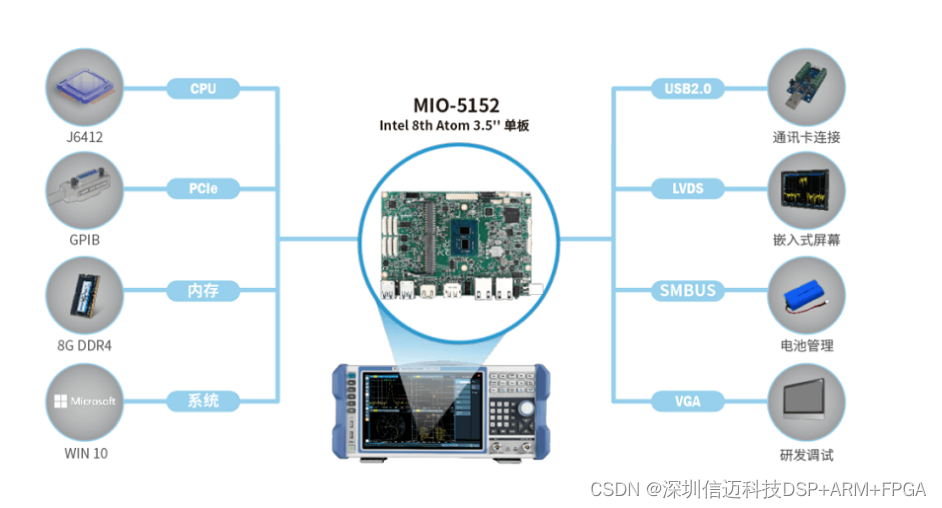

客户应用需求

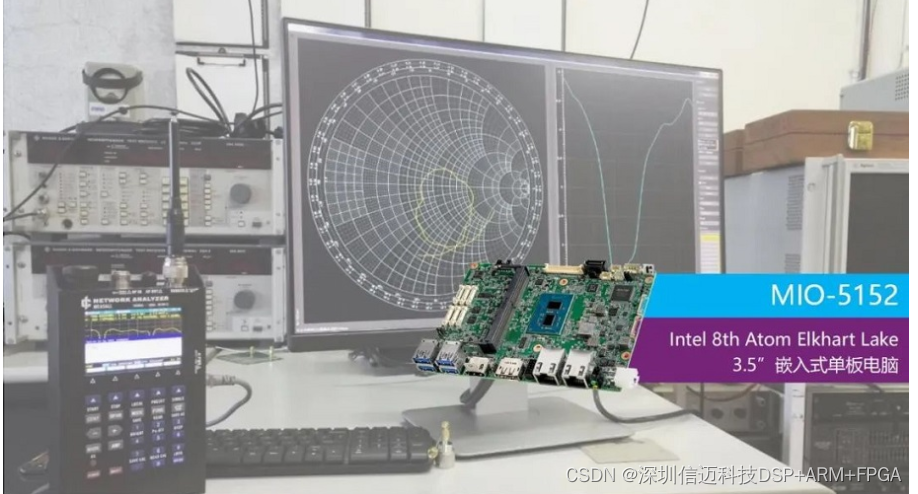

华北地区某大型客户，是国产化射频测试仪器仪表的龙头企业，已使用研华多个型号的嵌入式单板产品来作为射频测试系列产品的主控。在新的矢量分析仪器中，计划在J1900平台上做升级，对产品性能，与专业外围设备连接的稳定等方面有更高的要求。

挑战：

小尺寸、低功耗应用
丰富的扩展接口
高精度测量需较高计算性能
专业外围设备的稳定连接
严苛的硬件设计标准
