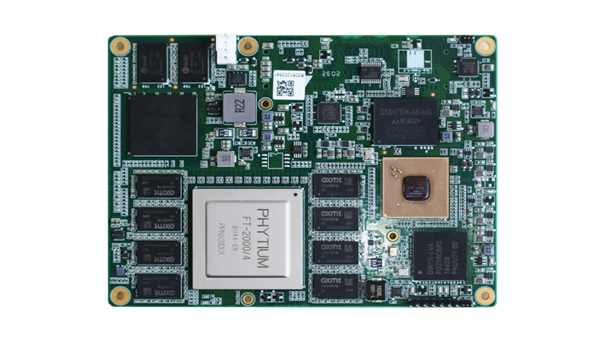

XM-1104飞腾核心处理主板

▶体积小、功耗低、高性能。

▶功能接口多样化，采用高密度连接器，抗震效果好。

▶成本低，扩展性强，根据用户的需求定制各种底板。

▶产品灵活，便于维护，生命周期长。

指标

参数

产品

FT-2000/4，COM Express® Compact Type 6

处理器

FT-2000/4 集成4个FTC663处理器核，主频2.2、2.6、3.0GHz，二级缓存4MB，三级缓存4MB

BIOS

Uboot/UEFI/定制固件

内存

板载16GB国产DDR4内存

以太网接口

1路千兆网口， 10/100/1000M 自适应网络信号（飞腾 CPU 内嵌网络控制器）

串口

2路TTL串口,飞腾FT2000/4引出，其中COM0为调试串口，COM1为功能串口

存储

板载64GB SSD

USB****接口

4路USB3.0，兼容USB2.0；
4路USB2.0，带OC功能

SATA

4路SATA III 6Gbps，兼容SATA I 1.5Gbps和SATA II 3Gbps传输（其中SATA3默认接板载SSD）

PCIe****接口

PCIe lane0~3：1路PCIe2.0 x4（桥片出）；
PCIe lane4：1路PCIe2.0 x1；
PCIe lane5~6：2路PCIe3.0 x1；
PEG lane0~15：2路PCIe3.0 x8,可配置为1路PCIe3.0 x16。

其他接口

2路I2C接口；4路GPO，4路GPI；1路SPI master接口；支持RTC

电源

输入：DC 8V~14V，典型值12V；供电模式，支持ATX或AT上电模式

尺寸

125mm×95mm(长×宽)

重量

＜300g

功耗

TYP：≤22W（系统加载完成，空闲状态）
MAX：≤35W（满负荷状态）

工作温度

0℃-50℃，-20℃-+60℃，-40℃-+85℃（可选）

存储温度

-40℃-+85℃

湿度

5%到95%，非凝露

特点

体积小、功耗低、高性能。
功能接口多样化，采用高密度连接器，抗震效果好。
成本低，扩展性强，根据用户的需求定制各种底板。
产品灵活，便于维护，生命周期长。

软件支持

银河麒麟（Kylin）
统信（UOS）
翼辉（SylixOS）
