摘要：跨模态行人重识别技术（cm-ReID）旨在可见光、红外等不同模态图像中识别出同一个人，其在人机协同、万物互联、跨界融合、万物智能的智能系统与装备中有重要应用。提出一种数据增强的跨模态行人重识别方法，在波长域进行数据增强的同时保留可见图像的结构信息，以弥合不同模态之间的差距。在此基础上，基于瑞芯微的 RK3588 芯片设计实现了一套边缘智能终端，并部署了跨模态行人重识别算法。

0 引言

行人重识别（Re-ID）,广泛用于视频监控，安

全和智慧城市等各种应用中，旨在解决在不同位置

部署的多个不重叠摄像机中检索感兴趣的行人问题,

由于其在智能视频监控中的重要性，已经引起了计

算机视觉界的越来越多的关注[1-3]。当前大量的行人

重识别模型都着眼于可见光-可见光行人图像匹配,

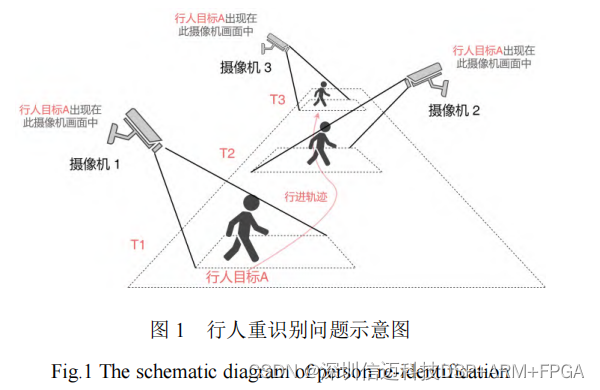

最常见的单模态行人重识别任务,如图1所示，给定

一个探测到的行人图像，并将其与其他不重叠的摄

像机捕获的一组图像进行匹配，该组图库包含所有

可见摄像机数据。由于照明，相机型号差异，视角

变化和姿势变化，前景行人图像可能会变化很大。

尽管存在这些挑战，但随着深度神经网络的发展以

及行人重识别研究的持续推进，在单一可见模态下,

可见光-可见光行人重识别取得了很大的进步并获

得了很高的精度[4-6]。不过,由于可见光行人重识别

在某些不良的光照条件下,比如在黑夜中无法给出

相应的判别信号。所以如果只通过可见光摄像机,而

没有额外的人工光源,应用将受到限制,因为该系统

在每天的一半时段内都无法正常工作,这就极大地

影响了行人重识别的实际应用。

在实际情况下，如果使用24 h智能监控系统，可

以在白天通过可见摄像机获取探测图像,而在夜间

通过热像仪捕获图像,图像来自不同的模态。对于实

际应用，现代监视系统通常以双模态运行，即白天

在可见模态下工作，而在夜间自动切换为红外模态。

给定行人的红外图像，目标是匹配相应行人的可见

图像。此跨模态图像匹配任务称为可见光红外行人

重识。与具有丰富色彩信息和结构图案的可见光图

像相比，红外图像是在红外光谱下捕获的，由于可

见光谱的反射率和热光谱的发射率之间存在自然差

异，从而导致外观完全不同，失去了鲜明的颜色特

征。模态差异使得在可见光光谱和红外光谱之间识

别同一个人变得更加困难。这个新问题是一个交叉

模态问题，近年来只有少数相关的前沿工作[7-9]。

为推动跨模态行人重识别技术在智能系统与装

备中的实际应用，参考边缘智能终端[10-15]的部署应

用，本文提出了一种高效的跨模态波长增强的行人

重识别方法，在波长域进行数据增强的同时保留可

见图像的结构信息,以弥合不同模态之间的差距。同

时，本文基于国产化RK3588芯片设计了边缘智能终

端，部署了跨模态行人重识别算法，并设计实现了

人工智能综合视频监控软件。实践表明,本文提出的

方法在两个基准数据集SYSU-MM01[16]和RegDB [17]上取

得了较好的性能，并能够在实际场景中进行应用部

署。

1 跨模态行人重识别方法

1.1 红外可见光跨模态行人重识别数据集

为了研究可见光红外跨模态行人重识别问题，

需要收集同一行人对应的可见光图像和红外图像，

如图2所示。文献[16]提出了SYSU-MM01数据集，其

中包括了由4个可见光摄像机以及2台在室内和户外

拍摄的近红外摄像机所拍摄的影像，其中的可见光

图像由Kinect V1在明亮的室内房间拍摄，红外图像

是由近红外相机在黑暗条件下拍摄的。

在文献[17]的工作中，提出了一个新的称为

RegDB的可见光热红外数据集，该数据集利用文献

[16]中的原始数据并设计了类似于SYSU-MM01数据

集的架构。RegDB[17]数据集中，可见光摄像机拍摄的

图像分辨率为800×600像素，红外摄像机拍摄的图

像分辨率为640×480像素，总共采集了412名行人的

8 240张图片（包含4 120张可见光图像和4 120张对

应的红外图像）。主要区别在于，SYSUMM01包含可

见光和近红外图像，而RegDB包含可见光和远红外图

像，这使得一些方法在两个数据集中都难以工作。

由于波长较短，来自SYSU-MM01数据集的近红外图像

具有清晰的边缘和清晰的背景。作为比较，RegDB数

据集中的远红外图像边缘模糊，丢失了许多彩色图

案。

1.2 红外可见光跨模态行人重识别方法

较大的跨模态差异是红外可见光跨模态行人重

识别的最大问题，这是由可见光和热像仪的不同反

射可见光谱和感测到的发射率引起的。可见光图像

具有3个通道，其中包含波长范围为400~700 nm的可

见光的颜色信息，包含足够的人的肤色信息,而热图

像具有一个包含不可见光信息的通道，其波长比可

见光的波长更长。因此，这两种方式本质上是不同

的，导致可见光行人重识别中行人的最重要的颜色

信息特征,很难用于红外可见光跨模态行人重识别

的异构数据。当将这两种模态的图像直接进行联合

跨模态学习时，大多数现有的红外可见光跨模态行

人重识别方法变得对参数敏感，难以收敛且计算量

大。

目前的红外可见光跨模态行人重识别方法大多

将输入图像转换为相同或不同的模态图像，或由

GAN 生成相似的图像，受到以下限制：

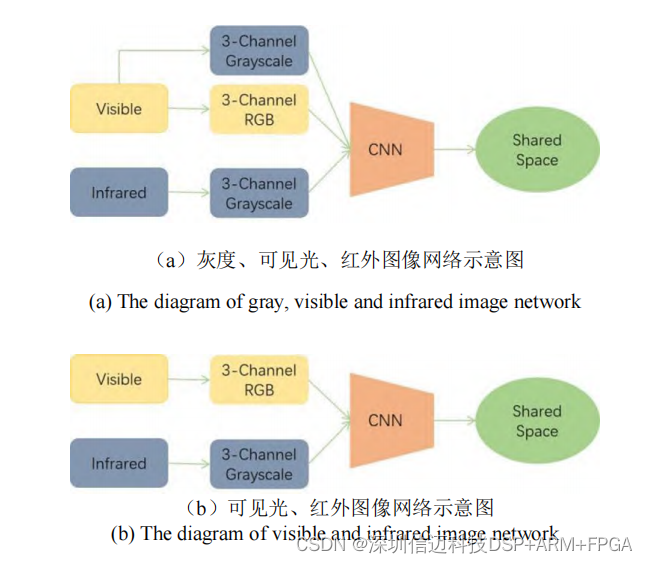

将可见光图像、灰度图像、红外图像同步输

入网络，但忽略它们对波长的依赖性会丢失波长之

间相关性的大量信息，这将影响最终性能，例如图

3（a）所示。

不同层次特征之间的不同感受野可能会降低

直接特征融合的效果，因为结果感受野减少。

来自不同模态的图像很少，仅在 3 个 RGB 通

道中保持可见光图像的颜色或简单地将可见图像转

换为灰度图像就限制了跨模态行人重识别的数据增

强，例如图 3（b）、图 3（c）所示。

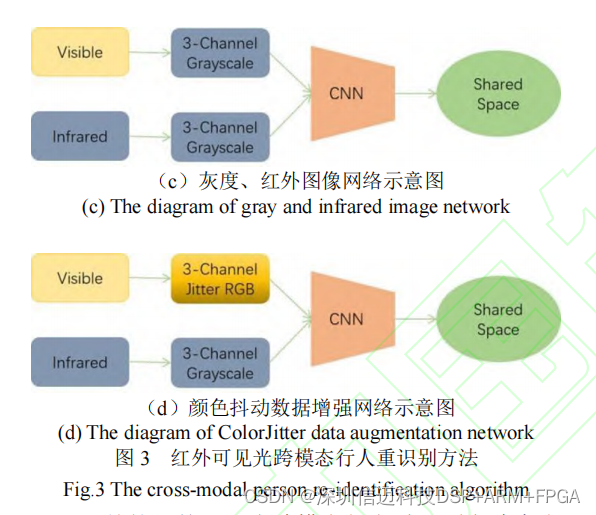

本文提出了一种颜色抖动增强方法，用于数据

增强模型中不同波长之间的关系，如图 3（d）所示。

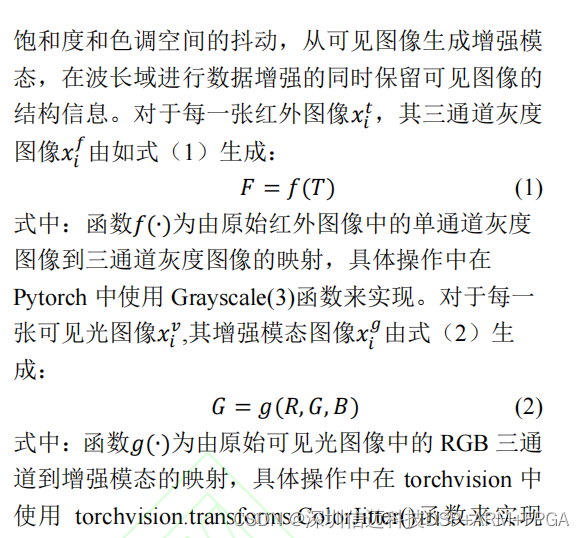

在文献[18]中提出的基于同质增强的三元跨模态行

人重识别学习方法的基础上，在基于亮度、对比度、

道到增强模态的映射，具体操作中在 torchvision 中

使用 torchvision.transforms.ColorJitter()函数来实现

亮度、对比度、饱和度和色调空间的随机调整。与

现有的数据增强方法不同[18]，颜色抖动增加了每个

波长的多样性，从而为整个输入产生了更多不同强

度波长的信息组合。有了这种颜色抖动，生成的图

像将在不同波长上有效地增加互补信息，而不需要

额外的注释数据。然后将红外、可见、增强模态这 3

种图像经过一个参数共享的单流网络来学习不同图

像输入之间的关系，并根据这种关系从不同的模态

中搜索物体。

2 边缘智能终端部署

2.1 硬件实现

与目标检测、目标跟踪等一般视觉人工智能任

务可采用单一计算机后端不同，跨模态行人重识别

技术是跨摄像机多视角的视觉人工智能任务，涉及

到多路视频流信号的联合分析，在前端设备数量较

多的情况下，单一处理后端难以满足实际的 AI 推理

高计算量需求，限制了整体应用系统的扩展性。

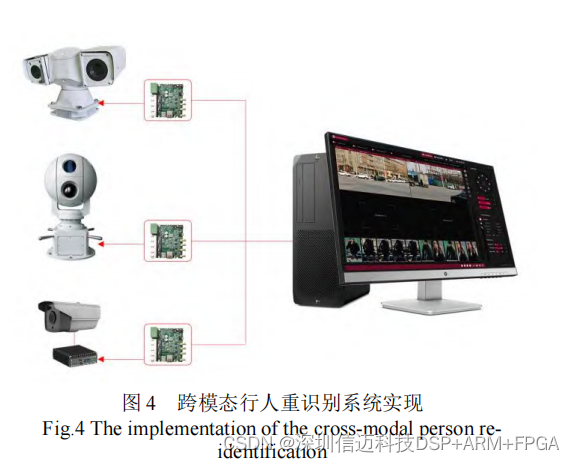

为了验证及演示本文提出的跨模态行人重识别

技术的先进性及实用性，本文单独设计了一套边缘

计算系统实现，如图 4 所示。边缘计算系统以板卡

的形式将跨模态行人重识别神经网络推理单元集成

到每路摄像设备前端。实际工作时，可见光、红外

模态视频流数据经过边缘计算系统实时处理分析后，

将图像与人工智能推理结果一同回传给后端，降低

了数据集中处理的计算压力，且系统弹性可扩展，

不受接入前端设备的数量影响，更符合跨模态行人

重识别任务的实际应用场景需求。

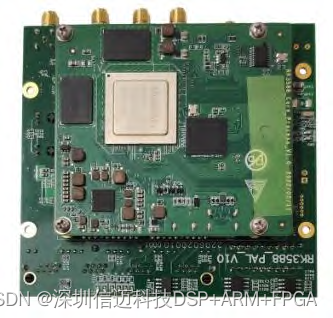

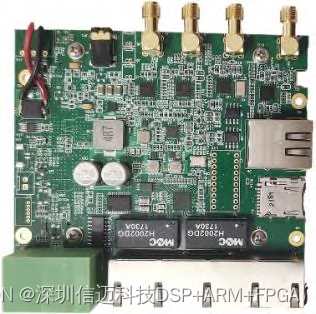

如图 5 所示，边缘计算系统硬件方案以国产瑞

芯微 RK3588 处理器为处理核心，该处理器采用四

核 ARM Cortex-A76+四核 Cortex-A55 处理单元，搭

配 16G 板载内存，系统整体具有高性能、低功耗的

特点，典型功耗 10 W。内置 NPU（神经网络处理单

元），支持 INT4/INT8/INT16/FP16 混合计算，含 3

个 NPU 独立核心，可联合计算亦可单独工作，浮点

计算运算能力高达

6TOP 。具备

H.264/H.265/VP9/AVS2 等格式的专用编解码硬件模

块，支持高达 8k 分辨率视频流的实时编解码。系统

支持 2 路千兆以太网接口。同时针对多模态视频监

控的特定任务场景，本文方案扩展搭配 ADV7281A

模拟视频解码芯片，提供四路模拟视频接口，兼容

NTSC/PAL/SECAM 多制式模拟视频，形成了完整的

模拟/数字视频流的兼容支持能力。提供 5 组 485 接

口，可以对转台、云台等设备进行串口控制。

图 5 基于 RK3588 处理器的边缘智能终端实物图（左为终

端正面，右为终端反面）

2.2 软件环境

边缘计算部署软件环境由 PC 端开发转换环境

与边缘段部署运行环境两部分组成。

PC 端开发转换环境为瑞芯微提供的 RKNN

Toolkit2工具链，其包含一组兼容Caffe、TensorFlow、

ONNX、PyTorch 等人工智能框架，进行神经网络模

型调整、优化、转换的基础软件工具及多语言编程

接口，用于将训练完成的人工智能网络模型转换输

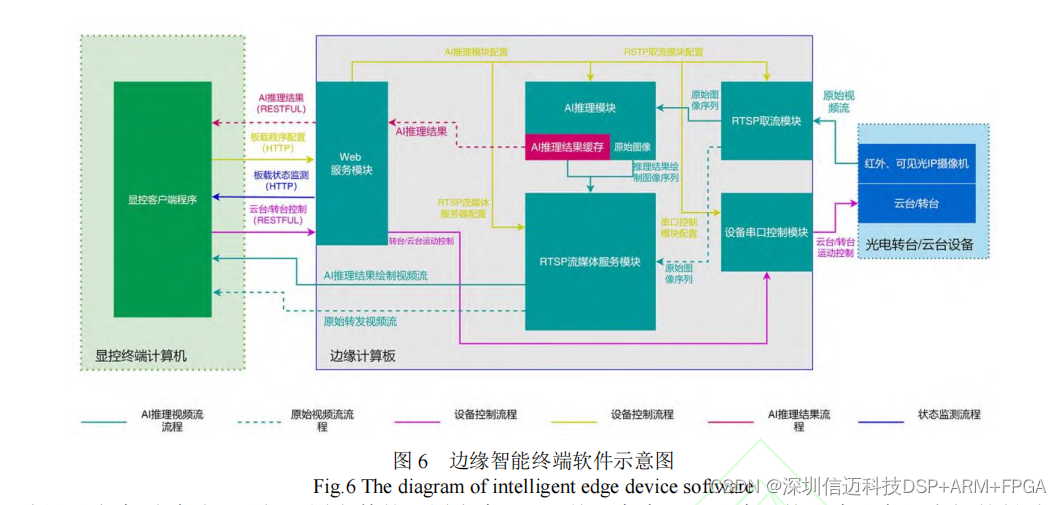

出为 RKNN 专用格式。如图 6 所示，边缘端部署运

行环境具体包含：

1)视频流取流模块，用于读取可见光或红外热

成像摄像机视频流，支持 RTSP/RTMP 等网络流格

式的网络摄像机或者 MIPI/USB 接口的数字摄像头

设备。

2)人工智能神经网络推理核心单元，其为瑞芯

微官方提供的 RKNPU2 基础 NPU 推理环境，其作

用为将 PC 端处理转换后的 RKNN 格式的神经网络

模型部署在芯片专属 NPU 单元中，同时接收取流模

块获取的可见光或者红外视频流进行神经网络推理，

并向后输出推理结果。

3)流媒体服务器模块，用于将通过人工智能神

经网络处理后的的可见光或红外视频流进行二次推

流输出到后端。针对显控终端软件不同显控需求，

本方案提供 3 种视频流输出方式：针对调试、非 AI

显示功能，提供原始视频流转发透传模式；针对一

般性非交互 AI 推理显示功能，提供叠加显示模式，

即 AI 推理结果与原始视频图像叠加后输出给后端；

针对客户端需要对 AI 推理结果进一步加工的功能，

提供 AI 推理结果单独输出模式。

4)设备串口控制模块，用于向摄像机前端发送

串口控制命令，控制其转动，扫描等功能动作；

5)Web 服务模块，用于向后端提供直观、易用

的基于 Web 界面的设置接口，同时可实时向后端报

告边缘计算系统运行状态，包括板载各项硬件状态、

软件功能模块、通信状态等部分的实时监测信息，

易于显控终端程序对板载各个系统进行监测，并对

板载资源进行相应的规划与调整。同时提供 GUI 接

口，配置看门狗、上电重连、断线重连、灾难恢复

等功能辅助功能，最大化板载功能的易用性。

该设计方案通过引入层级配置文件的配置方案，

提供系统状态版本切换功能，即可根据具体应用场

景需求，通过上传系统功能配置文件的形式，一键

切换系统工作状态，或者通过提供不同版本的系统

配置文件，针对具体情境进行工作状态动态切换，

便于系统调试或者提供基于场景的工作模式切换功

能。

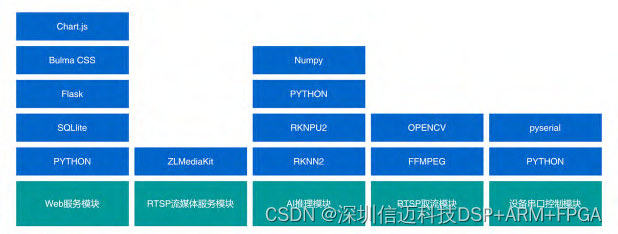

图 7 边缘智能终端软件依赖关系图

如图 7 所示，该设计通过将系统抽象成相互独

立的功能模块，相互之间通过接口结合配置信息进

行组合形成具体功能的形式，最大化的保持了系统

的扩展性，以适应不断变化的应用需求。同时，模

块化的设计支持对每个独立功能部分进行迭代升级，

或者引入新的功能模块，为系统提供最大化向后扩

展可能性保障。通过 WEB 向用户提供直观、易用的

用户交互接口，系统所有功能设置，参数设置，系

统状态等均可通过该用户接口进行统一设定，最小

化系统使用难度。

3 实验与结果分析

3.1 模型训练与部署

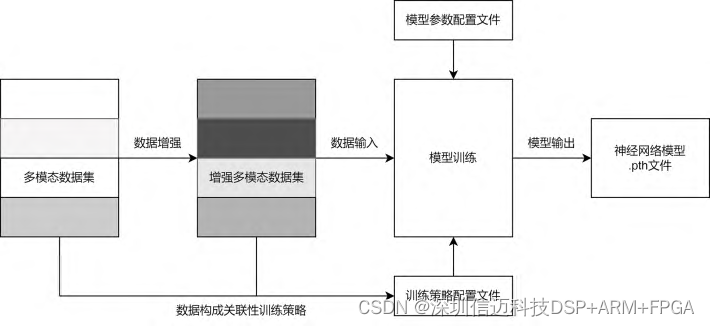

如图 8 所示，模型训练分为以下 4 个步骤：

步骤 1 数据准备及格式转换。将 SYSUMM01、

RegDB多摄像机可见光、红外热成像图像数据混合、

清洗、均衡化后统一转换为 PASVCAL 格式数据文

件。

步骤 2 将预处理的多模态数据进行增强，即在

基于亮度、对比度、饱和度和色调空间的抖动，从

可见图像生成增强模态，在波长域进行数据增强的

同时保留可见图像的结构信息。

步骤 3 根据数据集多模态成分具体构成，决定

模型每个训练周期训练数据分割策略、模型学习率

调整关系等策略参数，构建输出训练模型策略配置

文件。

步骤 4 执行模型训练程序，训练结束后生

成.pth 格式神经网络模型。

将训练生成的.pth 神经网络模型权重文件转换

成为瑞芯微专属 RKNN 格式，须先将其转换为

ONNX 格式。ONNX（Open Neural Network Exchange）

是一种针对机器学习所设计的开放式的文件格式，

用于存储训练好的模型。它使得不同的人工智能框

架（如 Pytorch, MXNet）可以采用相同格式存储模

型数据并交互。通过调用 torch.onnx 模块将神经网

络模型权重文件转换为.ONNX 神经网络交换文件。

下面通过调用 RKNN Toolkit2 工具将.ONNX 文

件转换为瑞芯微专属RKNN专属神经网络权重文件

并存储于边缘计算板的预定目录。利用 RK3588 部

署时，实际采集的可见光和红外图像分辨率不一致，

可见光图像分辨率为 1 920×1 080，红外图像分辨

率为 640×512。实际部署中，将可见光图像降采样

为 640×512 作为模型的输入，对不同分辨率的图像

调整为一致的分辨率进行处理。通过与边缘计算版

取流与流媒体服务器模块结合，可完成可见光/红外

图像实时读取分析回传后端的完整边缘计算功能。

3.2 实验结果分析

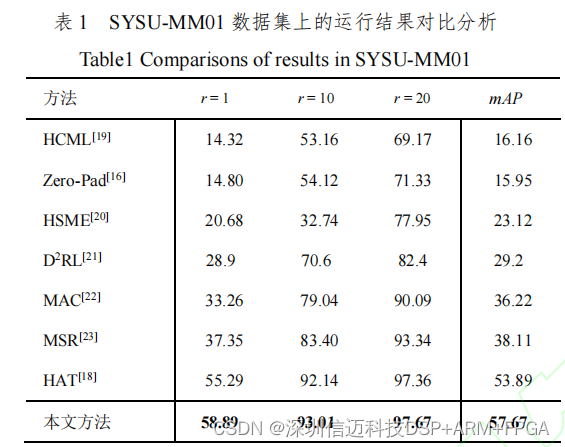

将本文提出的方法与 HCML[19]、Zero-Pad[16]、

HSME[20]、D2RL[21]、MAC[22]、MSR[23]、HAT[18]在两个基准

数据集 SYSU-MM01[16]和 RegDB[17]上进行了实验和比

较。其中在 SYSU-MM01 数据集上的运行结果如表 1

所示，在 RegDB 数据集上的运行结果如表 2 所示。

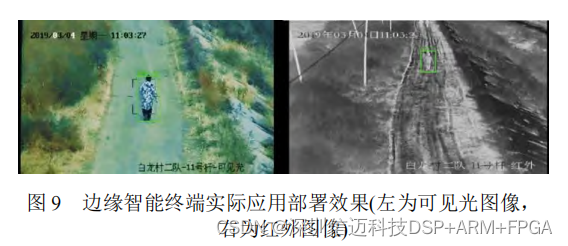

同时，将本文设计的边缘智能终端部署于昼夜

安防监控的实际应用场景中，运行效果如图 9 所示，

左侧为可见光图像，右侧为跨模态行人重识别算法

匹配的红外图像。

4 结论

本文研究了红外可见光跨模态行人重识别方法

及基于边缘智能终端的部署。得出主要结论如下：

提出了一种高效的跨模态波长增强的行人重

识别方法，以弥合不同模态之间的差距。该方法在

两个基准数据集 SYSU-MM01 和 RegDB 上取得了

较好的性能

在实践中，基于国产化 RK3588 芯片设计了

边缘智能终端，并部署了跨模态行人重识别算法。

实践表明，能够在昼夜安防监控场景中进行应用部

署。

关于未来的研究方向，可以从如下角度考虑：

1)构建更高质量的红外可见光数据集：目前基

于红外和可见光的数据集相当匮乏，构建高质量的

数据集有助于以深度学习网络为代表的方法的模型

优化。

2)利用多模态和传感器信息：结合多种传感器

的空间姿态、性能等参数信息，可以利用更多的先

验信息提升性能。
