RK3588/RK3588S AI BOX 功能接口说明

接口需求

功能定义与要求

备注

成本与目标

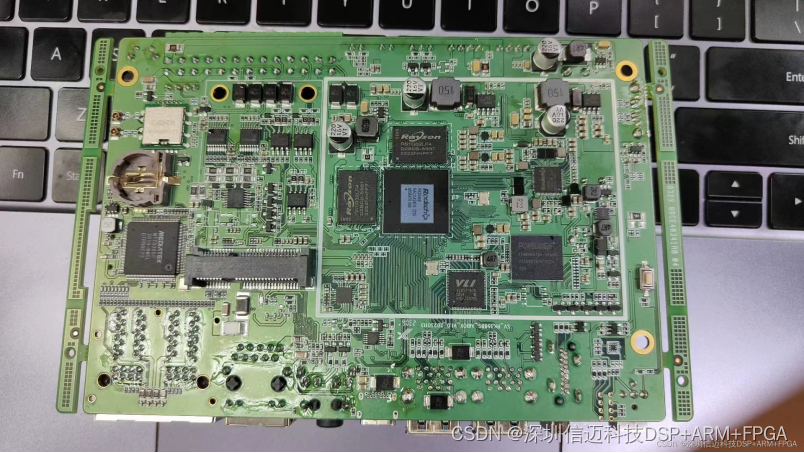

硬件设计争取全国产化，

6+32GB 版本

RK3588S

PCBA 尺寸

146*102

丝印版本号

RK3588S AI BOX V1.0

EMMC

支持 SanDisk SDINBDA4-32/64/128G

4G-8GB

标配 8GB

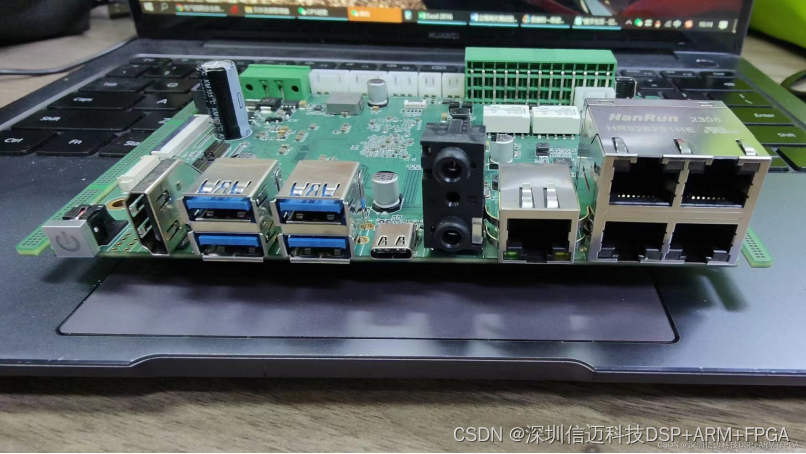

5 个千兆网口

1WAN,4LAN

一路需要 PCIE 扩展

WIFI+BT

支持 WIFI6& BT5.0，国产爱科微 AIC8800D

HDMI2. 1 out 接口

支持 HDMI 输出接口 1 个，支持 8K 输出

MIPI Camera*2

板对板座子

MIPI,LVDS 接口

需要 LVDS 电压跳帽

eDP 接口

板上预留座子

背光控制

预留座子

6pin 触摸屏接口

板上预留座子

USB 接口

4 个 USB 3.0 接口

USB 供电要考虑可以支持移动硬盘供电

Type-C 接口

烧录和支持 ADB 调试口

TF 卡

支持 128G 的 TF 卡挂载，支持 TF 卡的热插拔。

SIM 卡卡槽

支持 MicroSIM 卡的插拔

MINIPCIE 接口

兼容移远等主流 4G/5G 模组

SATA 硬盘

支持 1 路 SATA 3.0 接口硬盘挂载。

音频输出接口

1. 3.5 英寸座子，能外接耳机或音响的 AUX 输入

2. 2pin 扬声器接口

音频输入接口

预留一个 2pin 座子

重力传感器

预留

开关量 DO

2 个

开关量 DI

4 个

RS485

2 个

RS232

4 个

CAN

1 路

UART

板载座子，UART 和 RS485,RS232 做兼容，

I2C

根据 CPU 剩余接口确定数量，预留板载座子

GPIO

根据 CPU 剩余接口确定数量，预留板载座子

支持 AD 按键

板上预留座子

风扇电源接口

1 个

支持 RTC 功能

支持 RTC 功能；

支持 CR1220 纽扣电池的拆装。

LED 指示灯

3 个

一个开机键红灯，板子有电就亮

三个灯，软件控制状态显示

4PIN USB 加密

预留 4PIN USB 加密座子，预留扩展加密狗

电源开关

预留电源开关

复位按键或者升级按键

支持复位按键 1 个；

9V-36V 电源

标准圆孔+凤凰端子,支持反接保护

一、处理器介绍

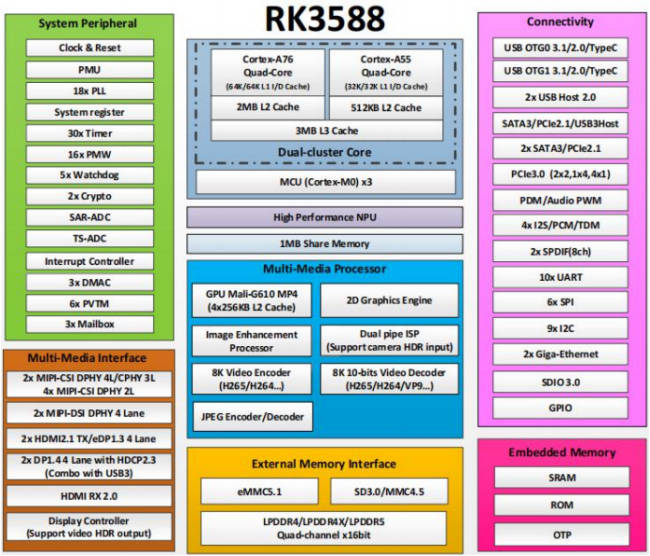

RK3588 是一款低功耗、高性能的处理器，适用于基于 arm 的 PC 和 Edge 计算设备、个人移动互联网设备等数字多媒体应用，采用 8nm 结构，将四核 Cortex-A76 和四核 Cortex-A55 分别与 NEON 集成在一起。RK3588 支持 8K、60fps 解码，拥有高质量的 JPEG 编码器/解码器，专业的图像预处理器，内置 GPU 可以完全兼容 OpenGLES 1.1、2.0 和 3.2。RK3588 引入了新一代完全基于硬件的最大 4800 万像素 ISP，内置 NPU，支持 INT4/INT8/INT16/FP16 混合运算能力，支持安卓 12 和 linux 系统。瑞芯微 RK3588 功能框图，如下图所示：

二、产品优势介绍

性能强是全新AIoT高端应用芯片，采用8nm LP制程，搭载八核64位CPU，四核Cortex-A76和四核Cortex-A55，主频高达2.4GHz，8GB内存，32GB存储。

四核心架构 GPU 集成Mali G610 MP4四核GPU、支持OpenGLES 1.1、2.0、3.2，OpenCL 2.2和Vulkan1.2，带有MMU的特殊2D硬件引擎将最大限度的提高显示性能，并提供非常平稳的操作

强大的视频编解码 8K编码+8K解码，多路视频源同时解码。支持8K@60fps H.265/H.264/VP9/AV1视频解码和8K@30fps H.265/H.264视频编码。

内置独立NPU RK3588集成了瑞芯微第四代具有完全自主知识产权的人工智能运算引擎，在MAC运算单元利用率及带宽的消耗上提升了30%。6Tops的NPU算力，赋能各类AI场景。

接口丰富双路千兆以太网、5G/4G模块、HDMI输入、HDMI输出、PCle3.0、PCle2.0、SATA3.0、USB3.0、USB2.0、TypeC等接口一应俱全。

支持系统流畅运行Android12系统，源码全开放。

三、特点介绍

采用瑞芯微RK3588处理器，是全新一代AloT高端应用芯片采用8nm LP制程，搭载八核64位CPU(四核Cortex-A76+四核Cortex-A55架构)集成Mali G610 MP4四核GPU，内置AI加速器NPU，算力达6Tops，集成独立的8K视频硬件编码器和硬件解码器，提供了许多功能强大的嵌入式硬件引擎，性能更强的同时，功耗也能稳稳把控。在各个行业，性能表现都实力非凡。
