板卡概述

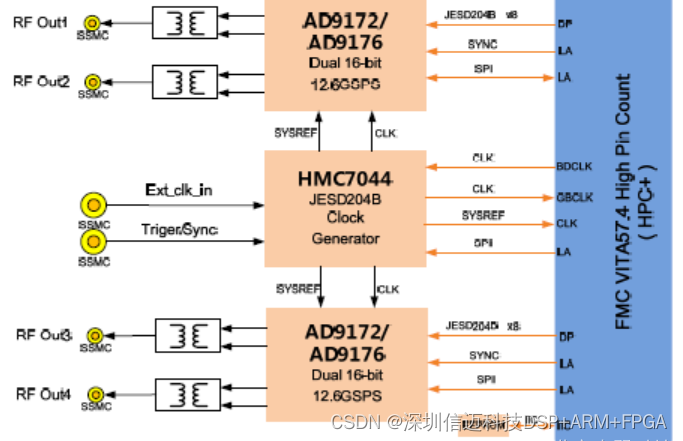

FMC_XM131 是一款4 通道 12.6GSPS 采样率16 位DA 播放FMC子卡模块，该板卡为FMC+标准，符合VITA57.4 规范，可以作为一个理想的IO 模块耦合至FPGA 前端，16 通道的JESD204B 接口通过FMC+连接器连接至FPGA 的高速串行端口GTH。该板卡支持板上可编程采样时钟和外部参考时钟，多片板卡还可以通过触发（输入/输出）信号进行输出同步，该板卡4 路模拟信号输出通过50Ω特征阻抗的SSMC 射频连接器接出，采用交流变压器耦合。板卡可广泛应用于雷达模拟器、通信与导航模拟器、干扰机等场景。

软件支持
 可选集成板级软件开发包（BSP）：
 支持 Xilinx 开发板，如ZCU102、KCU1500、VCU108 等；
 支持我司自主研制的KU、ZU、VU 系列板卡程序移植；
 可根据客户需求提供定制化算法与系统集成：
应用范围
 雷达模拟器；
 通信与导航模拟器；
 干扰机；

技术指标
 性能指标：
 支持4 路射频信号输出；
 采用交流变压器耦合；
 输出信号功率范围：≤0dbm；
 AD9172：最大复数输入数据率1.54GSPS；
 AD9176：最大复数输入数据率3.08GSPS；
 每个通道都具有1 个独立的NCO；
 支持8 线、15.4GbpsJESD204B 接口；
 48 位NCO，可支持高达6GHz 的频率合成；
 FMC 接口指标：
 标准FMC+子卡，符合VITA57.4 规范；
 板卡支持1 片EEPROM；
 FMC 连接器型号：ASP-184330-01，HPC 接口；
 板卡采用+12V 供电，整板典型功耗6W；
 时钟分配：
 支持外时钟模式；
 板载1 片高精度时钟芯片HMC7044；
 其它功能：
 支持外触发；
 板载状态指示灯；
 物理与电气特征
 板卡尺寸：84.1x69mm
 板卡供电：3Amax@+12V（±5%）
 散热方式：自然风冷散热或金属导冷散热
 环境特征
 工作温度：-40°~﹢85°C；
 存储温度：-55°~﹢125°C；
 工作湿度：5%~95%，非凝结
