基于AD96808 FMC 模块,支持8 路14-bit、500MSPS/1GSPS/1.25GSPSADC 采集功能

#5G

板卡概述

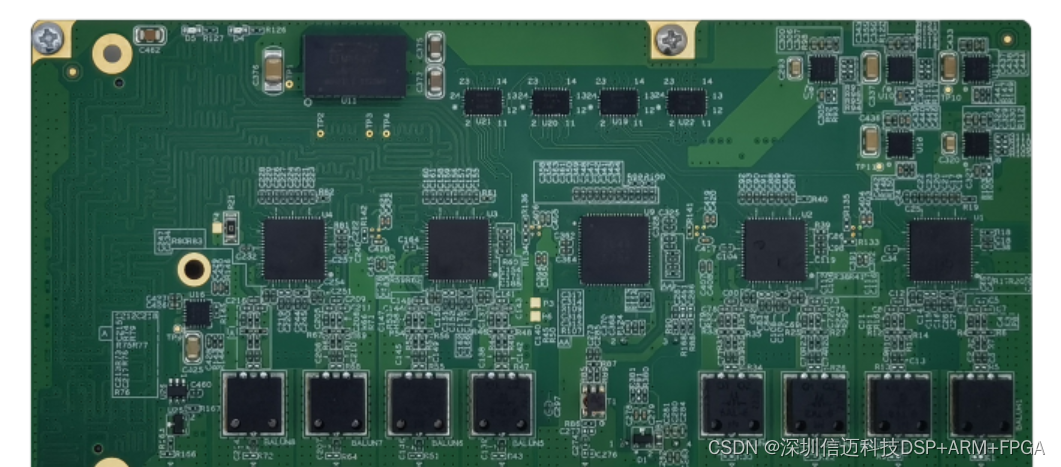

FMC-XM148 是一款基于VITA57.4 标准的 JESD204B 接口FMC 子卡模块,该模块可以实现8 路14-bit、500MSPS/1GSPS/1.25GSPSADC 采集功能。该板卡ADC 器件采用ADI 公司的AD9680 芯片,全功率-3dB 模拟输入带宽可达2GHz。该ADC 与FPGA 的主机接口通过16 通道的高速串行GTX 收发器进行互联。该板卡主要面向通信与无线基础设施、雷达、宽频带通信、毫米波通信、自动测试设备等应用。



 软件支持
 可选集成板级软件开发包(BSP):
 支持Xilinx 开发板 ;
 支持Kintex UltraScale 等;
 可根据客户需求提供定制化 算法 与系统集成:
应用范围
 雷达与智能天线、无线基础设施;
 宽带RF 信号处理,信号发生器;
 通信测试设备;
 自动驾驶RADAR;

技术指标
 ADC 性能指标 (AD9680):
 板卡支持4 片ADC,共8 路模拟信号采集;
 采样率:500MSPS/1GSPS/1.25GSPS 可选配;
 采集分辨率:14 位;
 JESD204B(子类1)编码数字输出;
 1.65W 总功耗(1GSPS 采样率);
 SNR;65.3dBFS@1GHz,-1dBFS amplitude;
 SFDR:85dBFS@1GHz,-1dBFS amplitude;
 ENOB;10.8BIT(10MHz)
 DNL:±0.5LSB,INL=±2.5LSB;
 直流供电:1.25V、2.5V,3.3V;
 噪声密度:-154dBFS/Hz;
 无失码;
 2GHz 模拟输入全功率带宽(-3dB);
 ADC 内部基准电压源;
 混合JESD204B Lane 配置;
 时钟 与触发

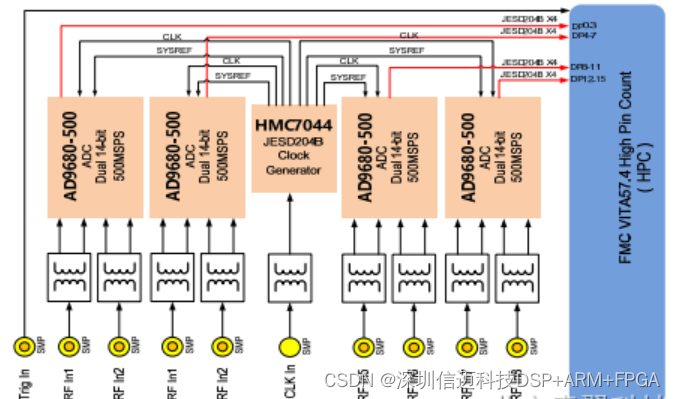

 高性能时钟发生器:HMC7044;
 支持100MHz LVDS 晶振,支持外时钟输入;
 支持1 路输入/输出触发信号,LVTTL(3.3V)电平标准;
 支持同步输入/输出;
 物理与电气特征
 板卡尺寸:84.1 x 69mm;
 典型功耗:6W;供电:+12V;
 散热方式:自然风冷散热;
 环境特征
 工作温度:-40°~﹢85°C;
 存储温度:-55°~﹢125°C;
 工作湿度:5%~95%,非凝结;
