【国产虚拟仪器】基于 ZYNQ的声发射采集系统方案

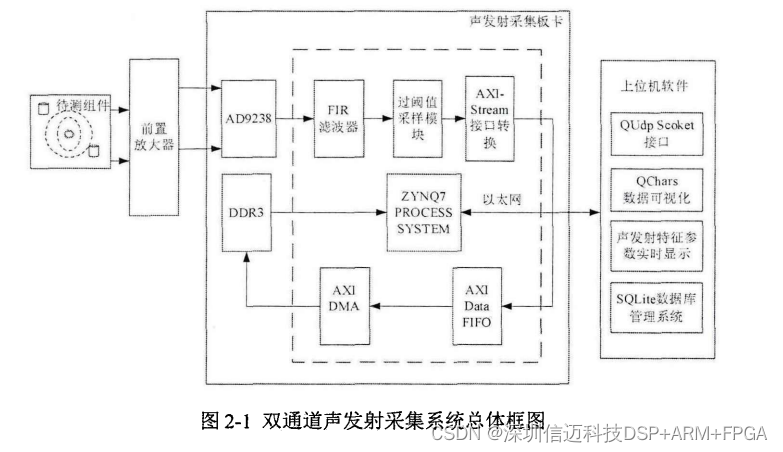

系 统 的 整 体 设 计 流 程 为 根 据 上 述 设 计 需 求 进 行 硬 件 设 备 的 选 型 并 搭 建 起 声 发射

采 集 系 统 的 硬件平 台 ， 在 该平 台 上进行 声 发射采集板卡 的 设计 并根据 要求进行上位机软

件 的 设计 。 该 系 统 的 工 作 过程 为 ， 上位机软 件 按 照 预 先 设置 的ｉｐ 地址 与 端 口 号 与 下 位机通 过 以 太 网 连接 并 向 下 位机 发送开始采集命 令 。

下 位机接收 到 命令 向 上位机返 回 采集 开始 命 令 ， 等 待 数 据 采 集 。 传 感 器 模块 时 刻 监 控 采 集 信 号 ， 经 过放 大 模 块 放 大 信 号 并 通 过 Ａ ／ Ｄ 模 数转换 模块传输给 Ｚ ＹＮ Ｑ

７ ０ １ ０ 板卡 ， 当 信 号超 过 阈 值 时 候开 始 传输 ， 经过 Ｌ ｗ ｉ ｐ

ＵＤ Ｐ 协 议 通 过 以 太 网 口 传输给上位机 ， 进行 提取特征参 数 和 绘制 波 形 的 处 理.

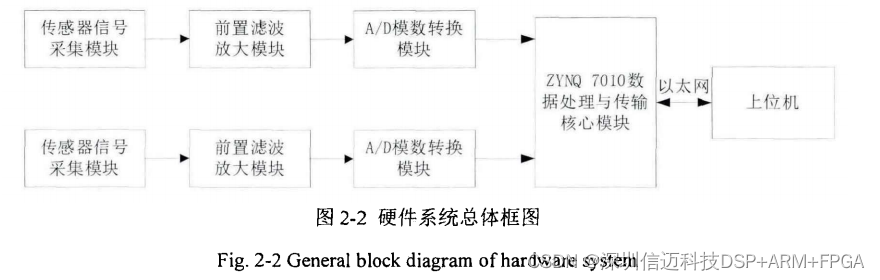

根据 上 述 硬件 系 统 功 能 分析 ， 将硬件 系 统 分 为传 感器 信 号 采集模块 、 前 置 滤波 放

大 模块 Ａ ／ Ｄ 模 数转换模块 和 Ｚ ＹＮ Ｑ ７ ０ １ ０ 数据 处 理 与 传输 核 心 模 块 四 大 模块 ， 硬件 系 统 总 体 设计框 图 如 图 ２ － ２ 所示 ，后 续将对 每 一 个 模块 的 需求进 行 详 细 分 析 完 成硬件 系 统 的 模块选 型 。
