lS1028 + 六网口TSN 硬交换+QNX/Linux实时系统解决方案在轨道交通系统的应用
#LS1028#TSN#6网口
lS1028 + 六网口TSN 硬交换+QNX/ Linux 实时系统解决方案在轨道交通系统的应用

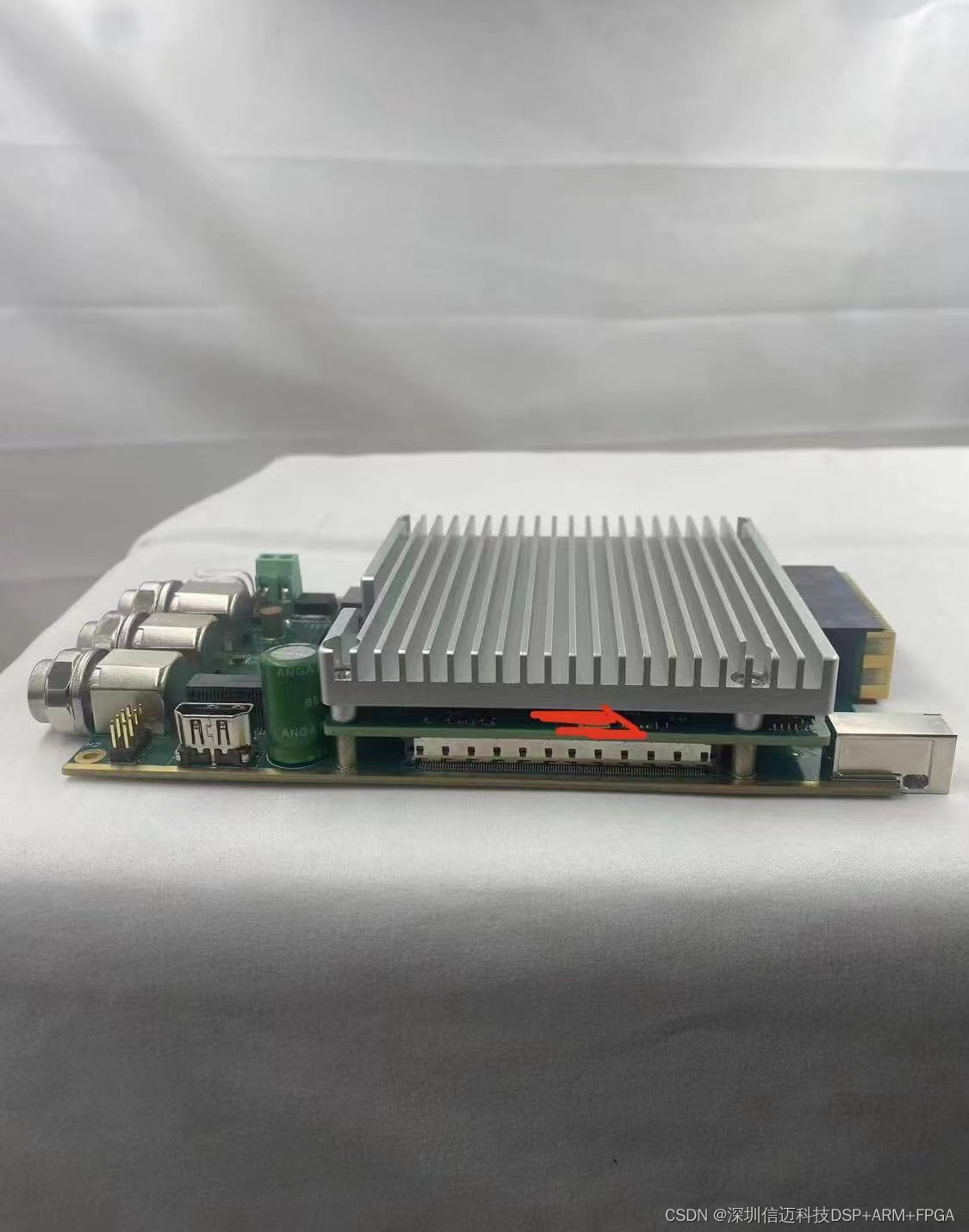

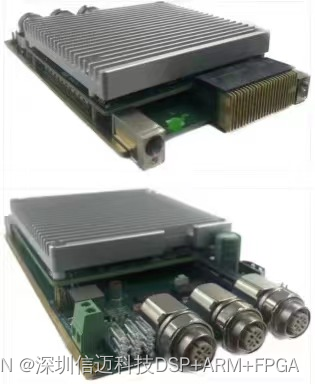

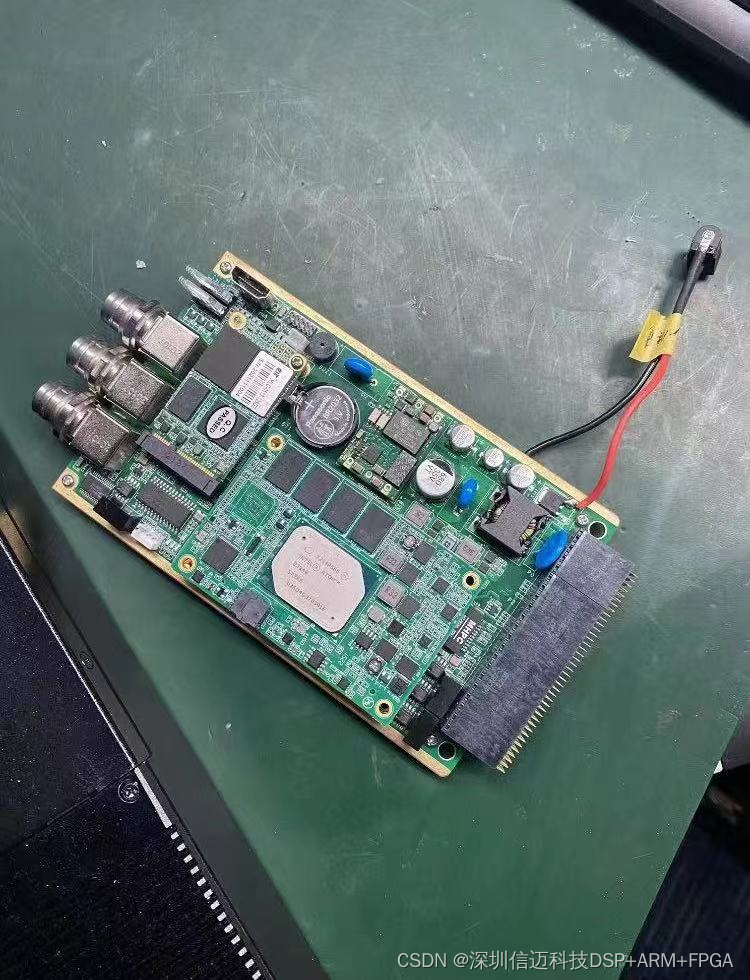

以下是在轨道交通应用的实物：
CPU
NXP LS1028A
架构
双核Cortex-A72
主频
1.5GHz
RAM
2GB DDR4
ROM
8GB eMMC
OS
Ubuntu20.04
供电
DC 12V
工作温度
-40℃~ +80℃
功能
数量
参数
Display Port
≤1路
支持DP1.3和eDP 1.4,最高支持4Kp60
eSDHC
≤1路
支持SD3.0
IIS
≤6路

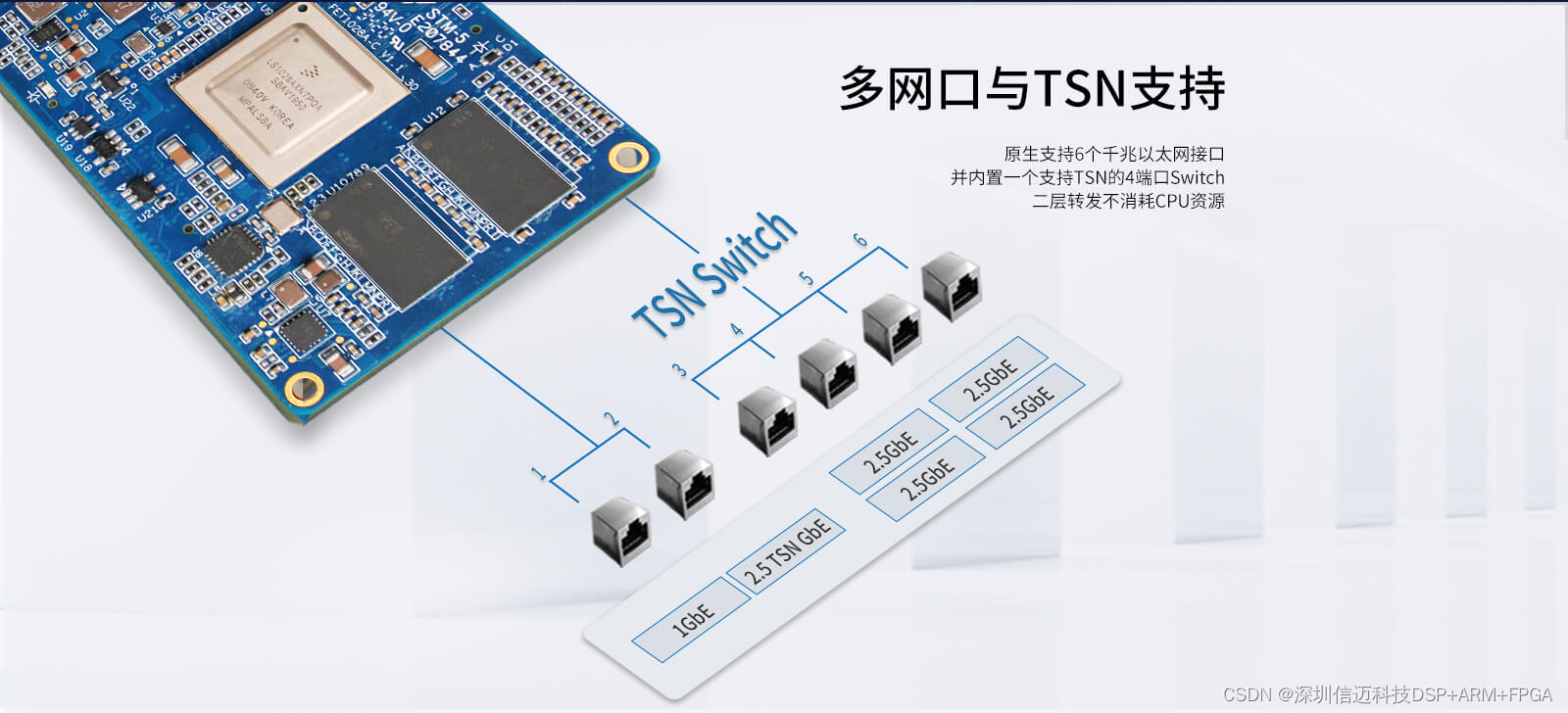

Ethernet
≤6路
最高支持2.5Gbps，其中5个网口（SGMII和QSGMII）支持TSN，并具备1个4口TSN Switch 其中5路网口通过SerDes配置支持，详见SerDes配置说明
PCIe 3.0
≤2路
最高速率支持8GT/s
通过SerDes配置支持
SATA 3.0
≤1路
最高速率支持6Gbps
通过SerDes配置支持
USB 3.0
≤2路
最高速率支持5Gbps
UART
≤4路
支持1路DUART或4路UART
CAN FD
≤2路
IIC
≤6路
SPI
≤2路
SerDes
1路
1个4Lane SerDes，可配置SGMII、QSGMII、PCIe、SATA接口的组合；
几种常见组合为：
A、SGMII+QSGMII+PCIe2.0 x1+SATA3.0
B、PCIe3.0 x1+QSGMII+PCIe3.0 x2
C、SGMII+QSGMII+PCIe3.0 x2
D、PCIe3.0 x2+PCIe3.0 x2
E、SGMII+QSGMII+PCIe3.0 x1+PCIe3.0 x1
F、PCIe3.0 x4
更多SerDes配置方案详见《LS1028ARM.pdf》
