全国产飞腾E2000Q +复旦微FPGA的轨道交通、电力解决方案

1. 产品概述

ITX-XMF201是一款高性能边缘计算网关主板，采用飞腾E2000Q 4核 处理器 ，国产化率达到95%国产化。 板载2电口，2路CAN，6路RS232接口，1路RS485接口，16路GPIO，可以满足银行、轨道交通、电力等行业物联网网关需求。

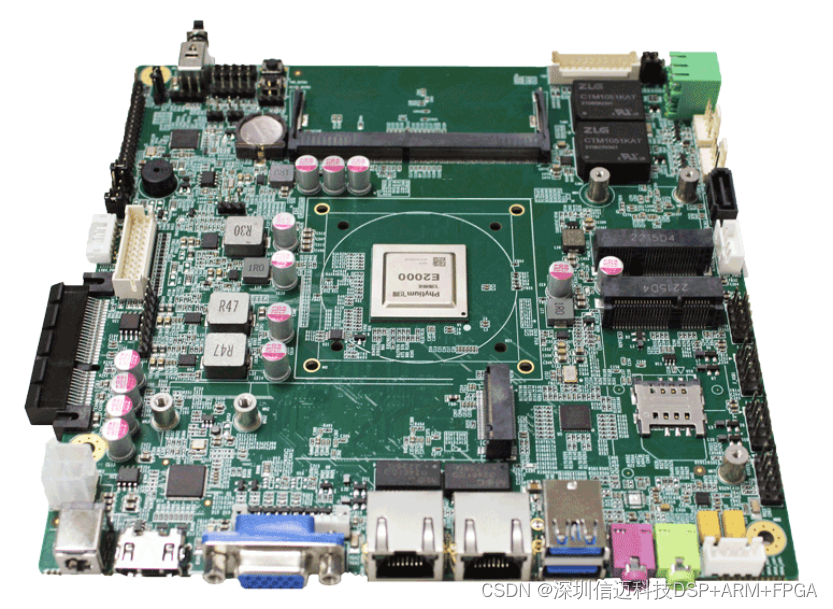

1. 产品照片

2. 产品特性

3. 板载国产飞腾E2000Q4核处理器；

4. 提供单个SO-DIMM插槽，支持16GB，8GB，4GB最高可支持16G内存；

5. 板载2电口，2路CAN，16路GPIO，6路RS232和1路RS485；

6. 支持银河麒麟V10、UOS、LINUX等操作系统。

1. 规格参数

外形尺寸

版型为MINI -ITX 170mm*170mm

CPU

飞腾E2000Q核处理器，主频1.5~2.0GHz，TDP=11W

内存

单个SO-DIMM插槽，支持4GB、8GB、16G最高可支持16G内存

BIOS

支持飞腾UEFI /UBOOT

PCIE

1路MINI PCIE接口，支持4G /5G（USB/UART资源）

1路MINI PCIE接口，支持WiFi/蓝牙/（PCIE资源和USB资源）

1路M.2接口2280 支持NVME接口（NVME与SATA自适应）

预留一路PCIE x2信号，使用x4插座

显示接口

支持1路VGA（带插针），1路HDMI接口，一路LVDS接口（带背光控制）

网络接口

共支持2个以太网接口，

具体如下：支持2路千兆RJ45网口，选用CPU RGMII（1路RJ45与USB2.0 共享位置）

SATA

1个SATA 3.0接口

USB

2个USB3.0 接口（1路USB3.0信号用于下面接口，1路USB2.0信号用于上面接口），2个2*-1PIN板内插针（包含4个USB2.0信号），

预留2路USB 2.0接口与前面板RJ45共享位置

CAN

支持2路CAN隔离，凤凰端子

音频

支持双通道 音频接口

串行接口

可支持5路RS-232板内插针，1路调试串口，1路RS-485板内插针（可切换为RS232）

看门狗

支持硬件看门狗

风扇接口

一路CPU风扇4pin带监控和控制，一路系统风扇3pin带监控

操作系统

银河麒麟操作系统V10/LINUX

电源

1路单12V电源适配器输入，支持1路2*2 4PIN供电端子

功耗

不大于30W

国产化率

95%

工作温度

商业级 0℃ ～ 45℃、准工业级 -20℃ ~70℃

存储温度

-40℃ ～ 85℃
