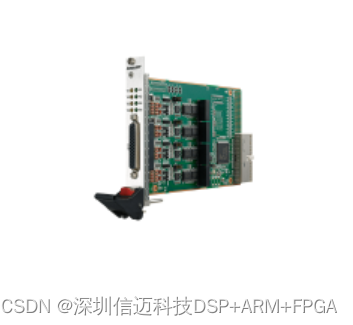

8路标准3U PXIe多功能异步串行通讯隔离板卡，支持RS232/422/485三种模式，最大10Mbps，支持虚拟串口
8路 标准 3U PXIe多功能异步串行通讯隔离板卡，支持RS232/422/485三种模式，最大10Mbps，支持虚拟串口。
产品特征
QC PXIe-7108
通道数
8通道
通讯模式
支持RS322、RS422、RS485，拨码开关切换
信号隔离方式
前后隔离
波特率
RS232 MAX 1 Mbps
RS422/485 MAX 10 Mbps
FIFO
256M 字节发送和接收FIFO
数据格式
校验位:None，Even，Odd，Space，Mark
数据位：5，6，7，8
停止位：1，1.5，2
I/O地址/IRQ：由BIOS分配
连接器
Port0-7：VHDCI68-1
PXIe_CLK100
支持
接口
PCI Express Gen1 X1
串口保护
板载15 KV ESD保护和浪涌保护
系统支持
Windows2000/XP/2003/Vista/Win7/Win10， Linux 2.4/2.6
软件支持
LabVIEW、C、QT等
编程方式
虚拟串口，支持常规串口调试助手
电气特性
****电压(****V)
****电流(********Amps)****最大值
+3.3 V
0.3 A
+5.0 V
0.3 A
+12****.0**** V
0.0 A
-12****.0**** V
0****.****0 A
+5V AUX
0.0 A
物理特性
模块尺寸
100*160mm
槽位要求
4HP，PXI Express
兼容性
完全兼容PXI Express 2.0规范
重量
122g (典型值)
环境特性
冲击
30g，半正弦，11ms脉冲持续时间
随机振动
操作：0.3grms，每轴频率5~500Hz，3轴
无操作：2.46grms，每轴频率5~500Hz，3轴
工作温度范围
-20℃ ~ +55℃
存储温度范围
-40℃ ~ +70℃

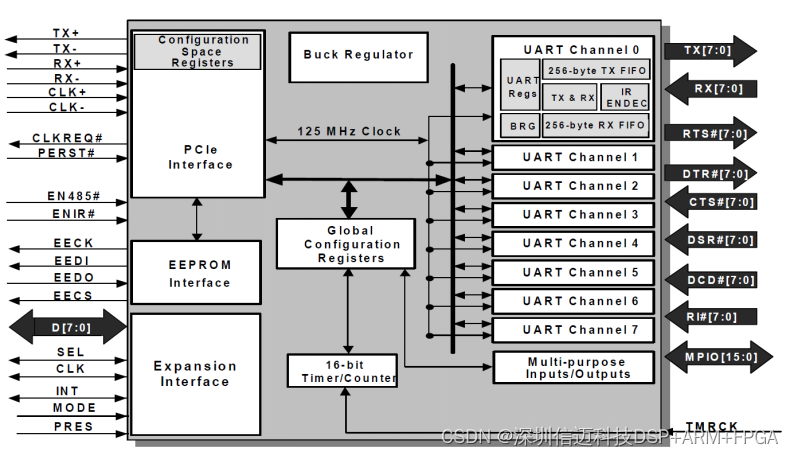

板卡拓扑
引脚定义
板卡上集成1个VHDCI68连接器，J4是Port 1-8；VHDCI68- Pin定义如下：
J4 6********8-Pin VHDCI Port 1****-****8
RS485
信号
RS422
信号
RS232
信号
P1
P2
P3
P4
P5
P6
P7
P8
66
57
49
40
32
23
15
6
RS********485-
RXD-
68
59
51
42
34
25
17
8
RXD
65
56
48
39
31
22
14
5
TXD
64
55
47
38
30
21
13
4
RS********485+
RXD+
60
60
43
43
26
26
9
9
ISO****_GND****
ISO_GND
ISO_GND
63
54
46
37
29
20
12
3
62
53
45
36
28
19
11
2
61
52
44
35
27
18
10
1
TXD+
67
58
50
41
33
24
16
7
TXD-
备注：
- ISO_GND为隔离地，串口ISO_GND与机箱电源GND是隔离的。
- 驱动安装完成之后，Port1-8顺序为Com端口从小往大的顺序
RS232/422/485模式配置(串口板出厂默认配置：RS232模式)
板卡上提供了8个双位拨码开关，S1~S8，分别对应Port1~Port8
RS232 接线方式
