1.1 产品简介

基于智能交通、工业互联等行业快速智能化发展的需求，以 OpenHarmony 为框架开发嵌入 HamonyOS，打造了具有高智能、高可靠、高安全的自主可控的边缘处理器 XM-RK3588。

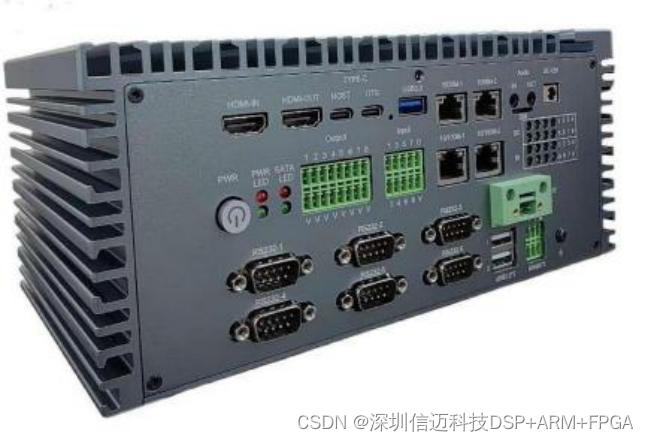

图 1-1 边缘处理器

HamonyOS强化 IoT 互联互动能力，让边缘处理器具有以下优势：

l 复杂场景接入端侧设备的强大支持能力、快速落地能力、便捷复制能力。

l 本地化数据处理及存储，降低网络带宽压力和客户运营成本。

l 全过程数据安全管理，国产 OS+国产芯片，保障用户数据安全。

l 存量设备的快速A I赋能，提高海量数据的处理能力。

1.2 产品特点

边缘处理器具有以下特点：

l 高可靠设计，确保设备的稳定运行

- 内嵌看门狗技术，故障自恢复，确保设备稳定运行。

- 多天线设计，增强无线信号，确保各种客户现场网络稳定运行。

l 功能齐全，快速体验无线通讯的方便快捷

- 支持蓝牙、DI、DO、RS485、RS232、以太网、HDMI、音频等接入或输出。

- 搭载 8 核高性能处理器，具备高速处理、实时响应的边缘计算性能。

- 支持远程全量升级，节省人力物力。

1.3 应用场景

边缘处理器可广泛应用于边缘计算、智能显示、工业控制等领域，满足智慧交通、智慧城市、智能制造、工业物联等综合解决方案场景中的管理需求。

典型应用场景如下图所示。

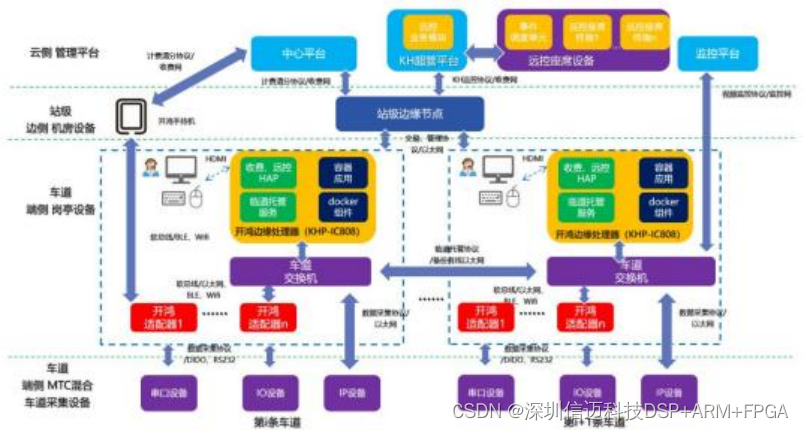

图 1-2 典型应用场景组网方案（2）

说明：

以上典型应用场景组网方案仅为示例，实际应用场景需根据实际情况进行组网设计。

产品规格

2.1 硬件规格

表 2-1 硬件规格

规格项

产品型号

XM-RK3588

CPU

RK3588

GPU

Mali-G610 MP4

NPU

支持 6Tops 算力

多媒体

支持 H.265/H.264/AV1/VP9/AVS2 视频解码，最高 4K 60FPS

RAM

8GB（可扩展到 32GB）

ROM

128GB（可扩展到 512G）

5G（可选）

硬件兼容，可选择增加通信模块

Wi****-****Fi

2.4/5.8G 双频

IEEE 802.11a/b/g/n/ac/ax

蓝牙

蓝牙 BLE5.2，兼容 BLE4.0/4.1/4.2

电源接口

支持内径2.1mm 的凤凰端子DC 12V 输入，支持凤凰端子AC 220C 交流输入

USB********3.0 接口

支持，1 个 USB3.0 HOST

USB********2.0 接口

支持，2 个 USB2.0 HOST

Type****-C**** 接口

支持，2 个 Type-C 接口（1 个 Type-C HOST 接口，1 个 Type-C OTG 接口）

HDMI 输入

支持，1 个 HDMI2.1 输入接口，最高支持 4K@60Hz 输入

HDMI 输出

支持，1 个 HDMI2.0 输出接口，最高支持 4K@60Hz 输出

以太网口

支持，四个 RJ45 以太网接口：

两路 RJ45 网口 1000M/100M/10M 自适应两路 RJ45 网口 100M/10M 自适应

音频输入

支持，1 个 3.5mm LINE-IN 接口，可接输入音频

音频输出

支持，1 个 3.5mm LINE-OUT 接口，可接输出音频

RS********232 串口

支持，6 路 DB9 公头的 RS232 串口，光耦隔离：2.5kv DC

RS********485 串口

支持，2 路的 RS485 串口，光耦隔离：2.5kv DC

DI****/****DO 接口

支持，8 个 DI 接口，8 个 DO 接口，光耦隔离，2.5kv DC

按键

1 个开关机按键

指示灯

2 个设备状态指示灯（2 个红灯，2 个绿灯）

16 个 DIDO 指示灯（16 个绿灯）

天线接口

4 个天线接口：其中 2 个Wi-Fi 天线，1 个蓝牙天线，1 个 4/5G 预留天线接口

2.2 系统能力

表 2-2 系统能力

系统能力项

描述

系统特性

l 提供用户程序框架、Ability 框架，支持多种应用开发

l 支持分布式能力，包括分布式软总线、分布式数据管理、分布式任务调度、设备虚拟化

l 支持公共事件管理，包括订阅、退订、发布、接收公共事件

l 支持多模输入，支持多传感器接入

端云协同

l 集成 IoT-SDK

l 支持 MQTT 消息收发

l 支持统一物模型

l 支持设备运维服务

OTA 升级

支持系统全量升级

软件协议

支持通信协议：TCP/IP、UDP、HTTP/HTTPS、MQTT 协议

说明：

边缘处理器硬件上有 5G 能力，软件需根据实际应用场景开发。

用户使用场景不同，系统能力会有所不同，具体能力需以实际交付的产品系统能力为准。

2.3 产品性能

表 2-3 产品性能

性能项

产品型号

XM-RK3588

工作温度

-20~60℃

存储温度

-30~70℃

工作湿度

5-95% 无凝霜

存储湿度

5-95% 无凝霜

防护等级

IP40

认证类型

TBD

3 产品详细介绍

3 产品详细介绍

3.1 产品外观

边缘处理器的外观如图 3-1 和图 3-2 所示。

图 3-1 产品外观

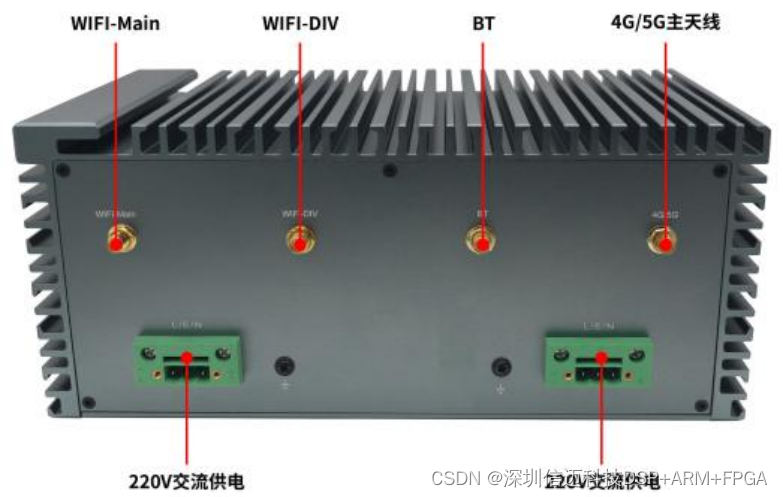

图 3-2 产品外观

3.2 接口总览

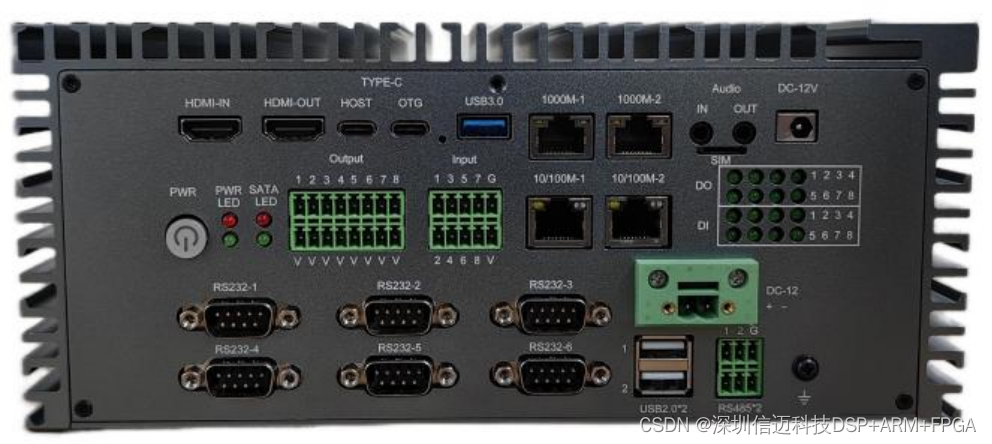

XM-RK3588 边缘处理器的正反两面面接口定义可参考产品外观图丝印标识。

产品安装

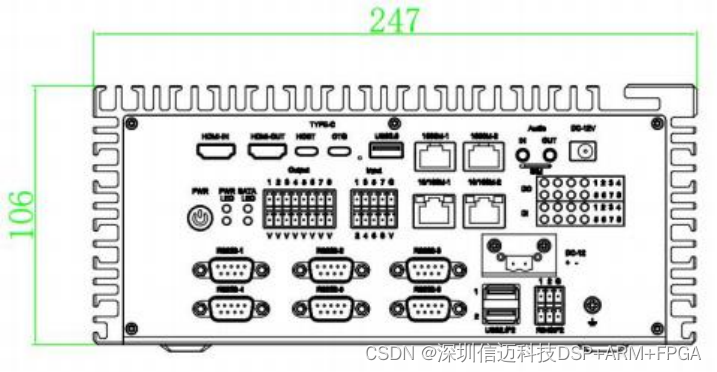

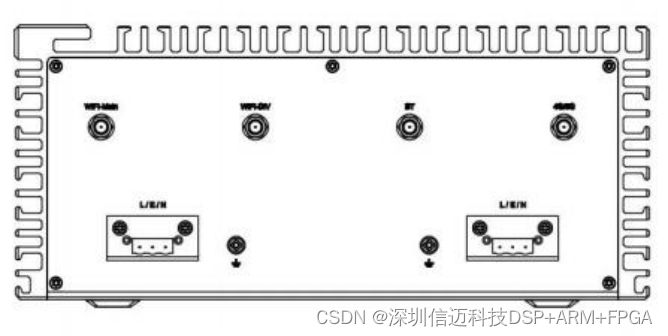

5.1 产品六视图

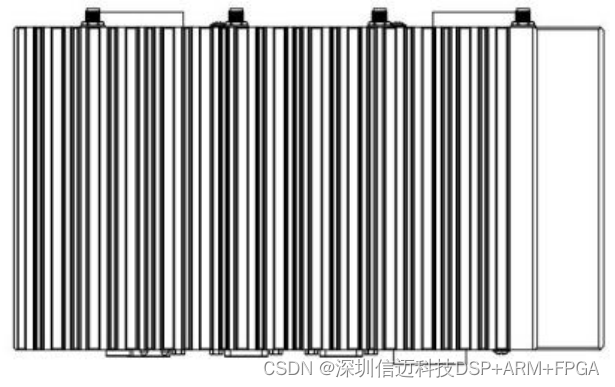

图 5-1 俯视图 1

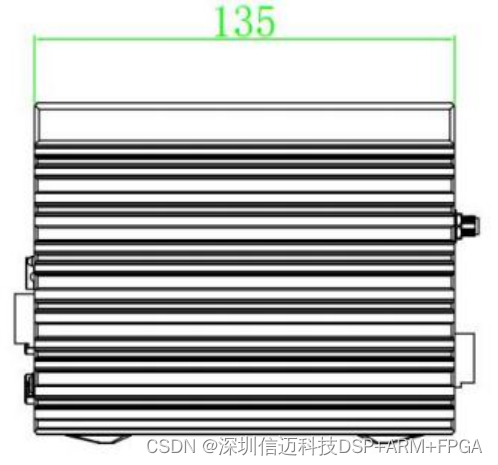

图 5-2 侧视图 2
