腾锐D2000-8 MXM VPX

1. 概述

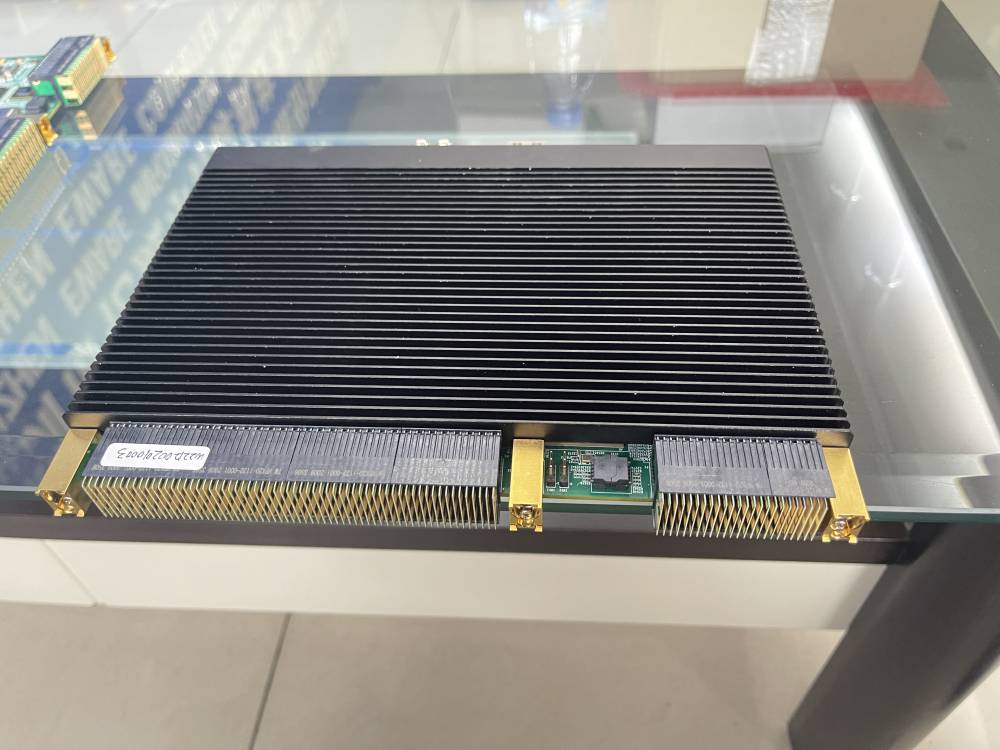

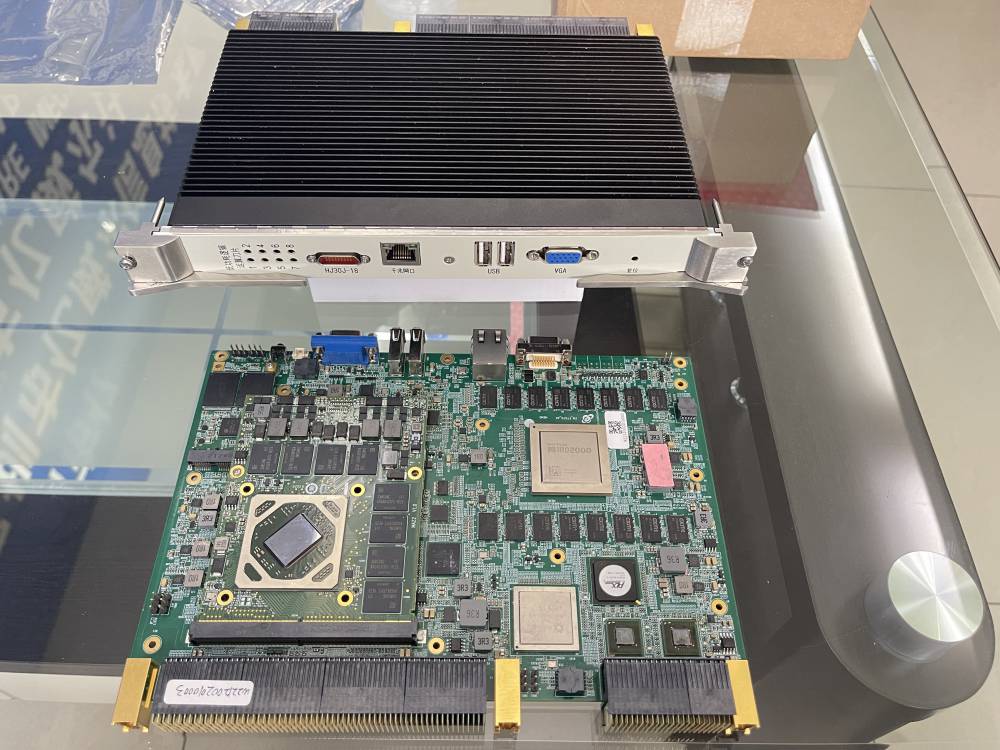

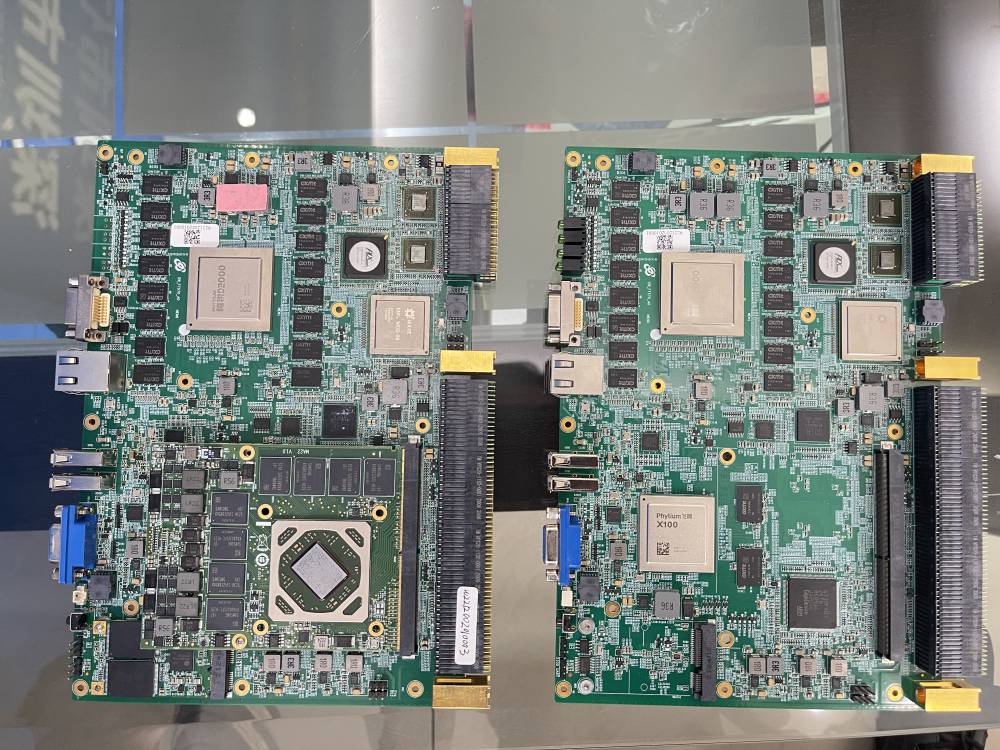

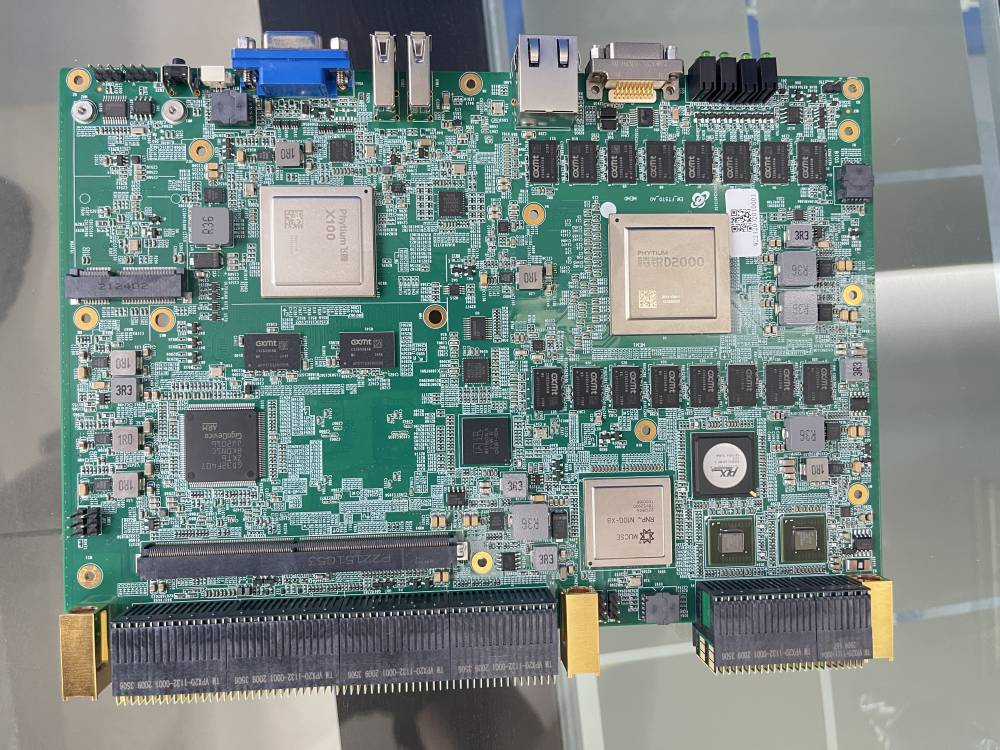

XMVPX-108 是一款基于飞腾 D2000/8 处理器的低功耗逻辑运算和图形处理 VPX 刀片，板贴 32GB DDR4 内存，搭载飞腾 X100 套片，满足通用 IO 接口功能。GPU 采用 MXM 小型插卡形式，搭配 8GB 显卡。提供 RapidIO,40GBASE-KR4,1000base-X 等网络接口满足系统业务互连，控制面互连等多种网络互连需求。腾锐 D2000 集成了 8 个飞腾自主研发的高性能内核 FTC663，兼容 64 位 ARMv8 指令集，主频 2.3GHz，TDP 功耗 35W，并集成了丰富的 I/O 接口，支持飞腾自主定义的处理器安全架构标准 PSPA 1.0，可满足更复杂应用场景下对性能和安全可信的需求。

可广泛应用于边缘计算网关、入侵检测、VPN、网络监控等等应用领域。

2. 引用文件

下列文件中的有关条款通过引用而成为本规格的条款。凡注日期或版次的引用文件，其后的任何修改单(不包括勘误的内容) 或修订版本都不适用于本规格，但提倡使用本规格的各方探讨使用其***版本的可能性。凡不注日期或版次的引用文件，其***版本适用于本规格。

GB/T 9813-2016 微型计算机通用规范

GB/T 2828-2003 计数抽样检验程序

3. 术语

中央处理器：作为计算机系统的运算和控制核心，是信息处理、程序运行的最终执行单元。 CPU 自产生以来，在逻辑结构、运行效率以及功能外延上取得了巨大发展。

DDR4：是一种计算机内存规格。它属于 SDRAM 家族的内存产品，提供了相较于 DDR3 SDRAM 更高的运行效能与***的电压，是 DDR2 SDRAM(同步动态动态随机存取内存)的后继者(增加至八倍)，也是现时流行的内存产品规格。

SSD ：俗称固态硬盘,被广泛应用于军事、车载、工控、视频监控、网络监控、网络终端、电力、医疗、航空、导航设备等诸多领域。

BIOS :是英文"Basic Input Output System"的缩略词，直译过来后中文名称就是"基本输入输出系统"。个人电脑启动时加载的***个软件。

4. 板卡规格

4**.1.**主板规格

主板

LCVPX-108,VPX 6U，主板尺寸 233*160*2.0mm

处理器

飞腾 D2000/8 核处理器，工业级主频 2.0GHz

桥片

飞腾 X100

BIOS

科华 BIOS

内存

表贴 16GB/32GB 内存

存储

板贴 64GB uSSD 硬盘

另外提供一个 mSATA 插座可括展存储卡

GPU

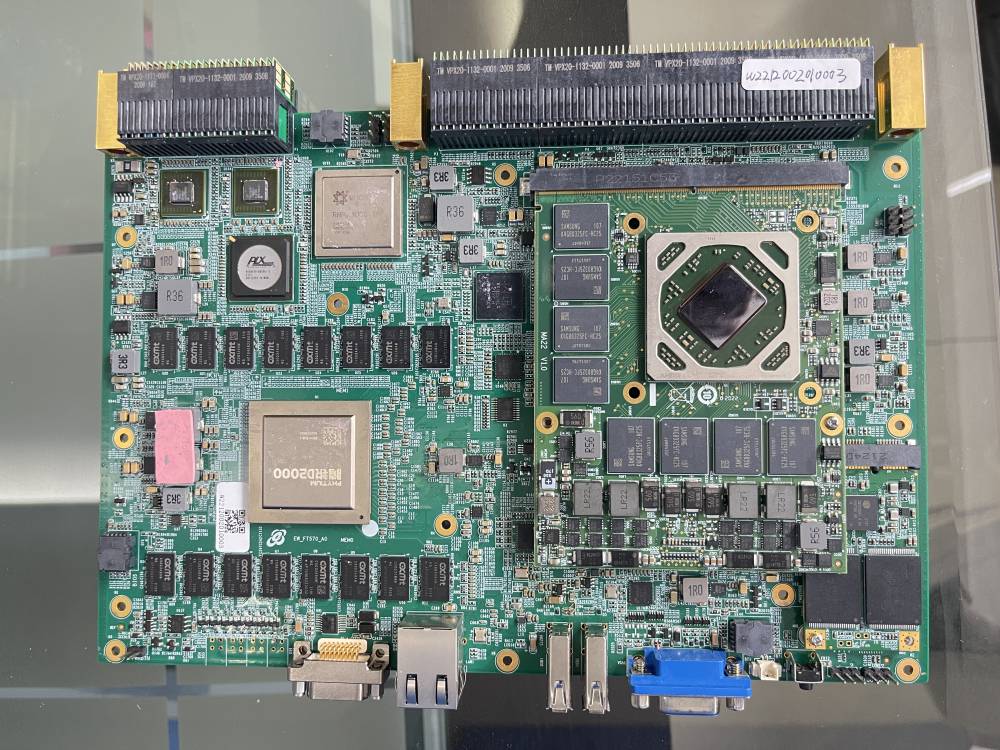

MXM3.1 接口，适配 MXM 显卡

网络控制器

2*40GKR 沐创 N10

4*BASE-X 网迅 WX1860 PHY 裕太微电子 YT8521

1*1000BASE-T PHY 裕太微电子 YT8521

RapidIO

2*RapidIO 5GX4 IDT tsi721

前面

板接

口

串口

CPU 调试串口和 BMC 调试串口各一个出前面板，串口速率 115200

HJ30J-18ZKWP7 接口

JTAG

2*JTAG MXM/ N10

HJ30J-18ZKWP7 接口

USB

2 路 USB2.0 ,TYPEA 连接器

VGA

1*VGA ,RS343,DB15

网口

1*1000BASE-T， RJ45 接口，CPU RGMII 口通过 PHY 接出

复位按

钮

轻触开关，刀片系统复位

指示灯

面板 8 个 LED 指示灯

1*电源指示灯

1*BMC 状态指示灯

1*系统运行状态指示灯

其余软件可控

VPX

背板

接口

串口

1 路 RS232 7 线串口和 1 路 RS422 串口 ,串口速率 115200

USB

2 路 USB2.0

GPIO

4*GPIO LVTTL3.3V

VGA

2*VGA ,RS343

DVI

2*DVI-D

SATA

2*SATA2.0

千兆网

口

4*1000BASE-X

40G 网口

2*40GBASE-KR

RapidIO

2*RapidIO 5GX4

IPMB

2*IPMB,3.3VLVTTL,IPMI2.0,100K/400Kbps

JTAG

1*JTAG 3.3VLVTTL

刀片编

码识别

GA[0:4] 、GAP ，3.3VLVTTL

机箱内部不同槽位识别信号

机箱机

柜编码

RACK-ID [0:5], 3.3VLVTTL,1 位奇偶校验

机箱机柜编码识别信号

其他

复位、电源控制

BMC

兆易创新 GD32F407ZKT6，BMC 管理

Ipmi 管理

上下电控制

刀片在位上报

关键电压监测，功耗电流检测，温度监测

系统状态监控

指示灯控制

温度传感器

2 路温度传感器，可监控入风口出风口温度
