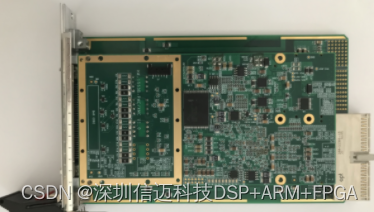

1553B总线接口卡可作为通讯或仿真测试板卡使用，支持USB，PCI，PXI，CPCI，以太网，RS422，RS485等计算机总线平台，单功能（1个BC、0-31个RT和1个BM，当前仅可单工作模式）、多功能（1个BC、0-31个RT和1个BM，当前可多工作模式），单通道、双通道、三通道、四通道选择，通讯速率支持标准1Mbps，以及4Mbps，-40℃～+85℃工业级工作温度设计，功能丰富，使用方便，利于二次开发。

1553B接口仿真卡提供Windows/Linux/VxWorks驱动，支持板卡诊断与测试。可满足装备、实验室、外场等对1553B总线的通信、测试和仿真需求。

主要特点：

ØBC 模式

支持自动BC重试
支持消息间隔时间设置
可编程主帧和最小帧内容及传输时序、消息间隔时间、无响应和延时时间
可在线修改消息内容和工作模式
提供中断和查询两种消息接收方式
可缓存2048条已经处理完成的消息
错误注入与检测：非法字、响应时间、奇偶校验、曼彻斯特编解码
链表方式管理消息，可动态添加、删除事件消息

ØRT 模式

支持0-31个RT
支持子地址独立数据缓存
可编程错误注入、响应时间、中断触发条件
可在线修改数据、状态和设置控制字
采用链表方式管理消息，可动态添加、删除消息

ØBM 模式

采用循环缓冲区接收数据
100% 总线监控：错误状态、字状态、消息状态
可选中断触发条件：RT 地址、RT 子地址、状态或控制字等
软件可设置监控过滤条件，45bits 时间标签

应用领域：

Ø 航空机载电子系统

Ø 飞机综合航电系统

Ø 装甲车辆综合电子系统

Ø 舰船综合电子系统

Ø 导弹等武器系统

Ø 构建仿真模拟及测试系统平台

1553B IP核依据MIL-STD-1553B总线协议设计，同时参考HI-6110芯片。可以配置选择总线控制器（BC）、远程终端（RT）和总线监控器（MT）三种工作模式。通过16位寄存器存储输入和输出的指令字、状态字和数据字，使用深度为32、位宽为16的FIFO缓存数据字，数据传输编码方式为曼切斯特码编码。

技术规格：

项目

参数

功能指标

端口速率

1Mbps、4Mbps

端口数量

支持2路冗余输入输出

协议支持

支持BC、BM、RT标准工作模式

消息间隔

消息间隔分辨率1μs

应答超时

软件可设置应答超时：0-32768μs

消息发送

支持单条消息的定时发送，分辨率1ms

接口类型

可定制，提供基于HOLT器件的外部寄存器和数据传输接口

FPGA支持

Xilinx 7 系列FPGA

资源占用

Registers：2461

LUT：2101

功耗

逻辑功耗约5W
