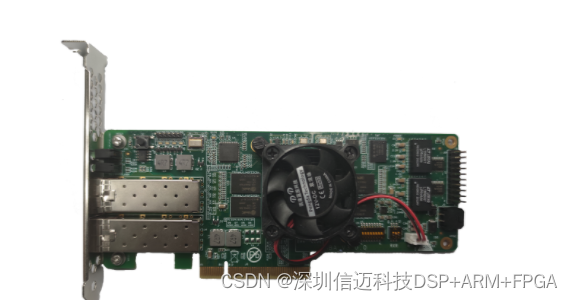

ARINC818采集卡是针对航空电子数字视频总线协议（Avionics Digital Video BUS ，ADVB）的高性能PCIe视频光纤采集测试设备。ARINC818协议主要应用于机载设备间的实时高清图像传输，目前已经成功应用于多款民用、军用机型当中，是未来机载视频传输总线的发展方向之一。

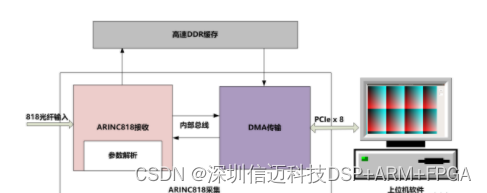

ARINC818采集卡采用高集成度FPGA芯片实现ARINC818协议，并通过高速8xPCIe接口实现实时高清图像的软件采集功能。

技术规格：

项目

参数

功能指标

端口速率

1.0625Gb/s、2.125Gb/s、3.125Gb/s、4.25Gbps（默认）、8.5Gbps

端口数量

支持2路光纤数据采集，软件切换选择通道

协议支持

支持ARINC818标准接口协议

光口类型

SFP-LC多模接口

协议特性

符合FC-PC，FC-FS协议标准

分辨率支持

1920 x 1080@60Hz/30Hz辨率支持640x480、800x600、1024x768、1280x720、1280x1024、1600x900、1600x1200、1920x1080

PCIe接口

支持8x5Gbps高速PCIe接口，可向下兼容x4、x2、x1

系统软件

支持Windows 7/10（测试模式）、 Linux、中标麒麟等操作系统

功耗

12W

板卡尺寸

半高PCIe标准卡，尺寸160*80*30mm

工作环境

温度

-40～+75℃

湿度

2%～95%（25℃），无凝结

应用领域：

Ø 航空电子总线通信

Ø 船舶数据传输总线

Ø 航天设备总线通信

Ø 地面总裁通信与测试系统
