FC节点卡主要采用LC或MPO 光纤接口形式，可以作为4/2个独立端口使用，也可以作为2对/1对冗余端口使用，支持1.0625Gbps、2.125Gbps、4.25Gbps、8.5Gbps通信速率。节点卡完全遵循FC-LS，FC-FS，FC-AE-ASM、FC-AE-1553B等FC光纤通信协议规范。

主要特点：

Ø 支持点对点和交换式通信方式的4/2路独立或冗余FC端口

Ø 支持1G/2G/4G/8G通信速率

Ø 符合FC-PC，FC-FS协议标准

Ø 支持256个非数据块和16条数据块

Ø 支持隐式登陆和显式登陆

Ø 符合Class 3服务

Ø FC帧长度支持36～2148字节；

Ø 支持3类服务，支持组播，广播功能；

Ø 支持至少8个Buffer-to-Buffer信用，信用值可配置；

Ø 支持最多256个接收通道和256个发送通道；

Ø 支持原语级时钟同步, 分辨率 100ns；

Ø 4Gb高速数据接收缓存、发送缓存，数据缓存时间1s

Ø 支持硬件加密功能

Ø 支持与数据帧头与负荷的纠错功能，支持端口冗余切换

Ø 物理层数据传输误码率小于10-12

Ø 支持多种用户上层协议ULPs，包含FC-AE-ASM、FC-AE- RDMA 、FC-AE-1553、AC-AV、ARINC818

Ø 支持Windows 7、VxWorks 6.9以及 Linux 操作系统

技术规格：

项目

参数

功能指标

端口状态

支持点对点和交换式通信方式的2/4路独立或冗余FC端口

端口速率

支持1G、2G、4G、8G通信速率

协议规范

符合FC-PC，FC-FS协议标准

端口配置

支持256个非数据块和16条数据块

登录模式

支持隐式登陆和显式登陆

逻辑通道

支持最多256个接收通道和256个发送通道；

FC帧长

FC帧长度支持36～2148字节

信用管理

支持至少8个Buffer-to-Buffer信用，信用值可配置

DDR缓存

4Gb高速数据接收缓存、发送缓存，数据缓存时间1s

冗余接口

支持与数据帧头与负荷的纠错功能，支持端口冗余切换

加密功能

支持硬件加密功能

操作系统

支持Windows 7、VxWorks 6.9以及Linux操作系统

供电

12V供电

功耗

工作环境

温度

-40℃～+85℃

湿度

2%～95%（25℃），无凝结

产品实物：

应用领域：

Ø 航空电子总线通信

Ø 船舶数据传输总线通信

Ø 航天设备总线通信

Ø 以及各类地面总裁通信

Ø 测试系统

Ø 电力网络仿真

FC光纤交换机，端口数量4～48端口，端口速率1/2/4Gb/8Gb/s，提供多种实时统计信息，支持Buffer到Buffer的流量控制；能够处理CRC错误、SOF错误、EOF错误、D_ID错误、RDY丢失、截断帧、超长帧等错误，并能显示错误计数值。具有管理端口状态、端口数据统计、出错统计、复位、设置路由表、配置超时计数器等管理功能，支持串口和以太网管理接口。

技术规格：

项目

参数

功能指标

端口信息

支持4/8/16/24/32/48路光接口，最后一路作为监控端口，端口具有FC link状态指示灯

端口模式

支持输出端口监控、输入端口监控及消息ID监控三种监控模式

信用管理

支持缓冲区到缓冲区的信用管理，每个端口信用可独立设置，最大支持信用数不小于8

端口速率

每个端口的传输速率为8.5Gbps，向下兼容4.25Gbps、2.125Gbps、1.0625 Gbps

冗余支持

选配，支持双冗余级联功能（即将交换机划分为两个相互独立的交换机，与两台FC-AE接口模块构成级联）

组播、广播

支持组播，广播功能

登录模式

支持隐式登录模式

优先级

支持高低优先级

交换速率

任意FC端口间，100%线速交换，端到端交换延迟小于5μs

帧长范围

帧长范围36Byte～2148Byte

时钟同步

交换时钟同步服务：支持SYNX，SYNY，SYNZ原语同步模式，内部含有RTC，分辨率100ns，时钟原语的对时误差小于5μs

同步服务

支持时钟同步服务端模式和客户端模式，在服务端模式下对时间隔可配置

级联支持

支持交换模块间ISL Trunk级联，支持负载均衡及动态重建

端口模式

支持配置为F端口或E端口模式

******接口

配置端口

自带以太网接口

支持网络配置加载

供电

DC，12V直流供电

尺寸

180*100mm

功耗

静态功耗20W，动态20-30W

工作环境

温度

-20～+50℃

湿度

2%～95%（25℃），无凝结

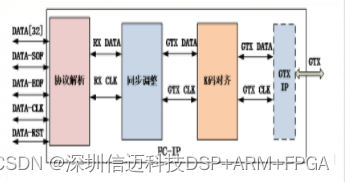

FC IP核

光纤通道（FC）在逻辑上是双向点对点的串行数据通道，用于高性能信息传输。物理上，光纤通道是一个或多个点对点链路的互连。

在物理接口（FC-PI）规范与帧和信令（FC-FS）规范中约定了FC端口的定义，它的每个链路终端都是一个端口。光纤通道是一个通用术语，用于覆盖光纤通道支持的所有物理介质，包括光纤、双绞线和同轴电缆。

1/2/4/8Gbps FC-2 IP CORE为1Gbps至8Gbps光纤通道应用提供通用解决方案。

主要特点：

Ø 可配置支持1.0625Gbps、2.125Gbps、4.25Gbps、8.5Gbps的FC应用；

Ø 通过标准的40位接口与Serdes互联；

Ø 基于多阶CRC的线速CRC-32检查；

Ø 帧长检查，长帧截断以及错误指示；

Ø 默认帧长为2136字节，可编程设置为不超过4096字节；

Ø 基于8b/10b的链路编码；

Ø 实现8Gbps FC数据载荷的加扰/解扰；

Ø 基于正向或反向编码的EOF原语，自动校正并维护8b/10b编码的差异规则；

Ø 提供FC-1链路同步，LOS指示；

Ø 以可编程定时器提供FC_PORT的控制状态机；

Ø 可配置为支持N或F端口；

Ø 提供FC点到点，以及FC组网应用支持；

Ø 提供信用值管理，包括信用恢复、复位，以及自动生产R_RDY、BB_SCR、BB_SCS原语；

Ø 可编程的16位信用恢复定时器；

Ø 可编程的发送与接收FIFO 深度；

Ø 提供32位统计计数以及配置寄存器接口。

技术规格：

项目

参数

资源占用

FPGA资源

Slices：1560

Registers：4030

Memory Bits（64*32 FIFOs）：6080

时钟要求：

Ø 8GFC: 212.5MHz

Ø 4GFC: 106.25MHz

Ø 2GFC: 53.125MHz

Ø 1GFC: 26.5625MHz

应用领域：

Ø 航空电子总线通信

Ø 船舶数据传输总线

Ø 航天设备总线通信

Ø 地面总裁通信与测试系统
