第一章、产品介绍

1.1 产品概述

XM-D2000GW是一款基于飞腾 D2000 8 核+X100 桥片高性能网络安全主板，D2000 为飞腾首款支持 8 核桌面平台处理器，支持双通道 DDR4-2666 内存，芯片内置国密 SM2/SM3/SM4/SM9 加速引擎，支持单精度、双精度浮点运算指令，加速网络数据运算，可广泛应用于边缘计算网关、入侵检测、VPN、网络监控、安全审计等应用领域。

1.2 产品特点

板载飞腾 D-2000 8 核 2.3GHZ 高性能处理器

采用飞腾 X100 桥片

支持双通道 DDR4-2666 内存，最大可支持 64GB

板载 6 千兆电口，支持 3 组第三代智能bypass（可选）

板载 4 千兆光口

主板侧边支持 1 个 PCIE X16 扩展插槽（默认 X8 信号），后端支持 1 个 PCIE X8 扩展插槽

支持 4 千兆电口、4 千兆光口等网络扩展模块

支持银河麒麟、UOS 等操作系统

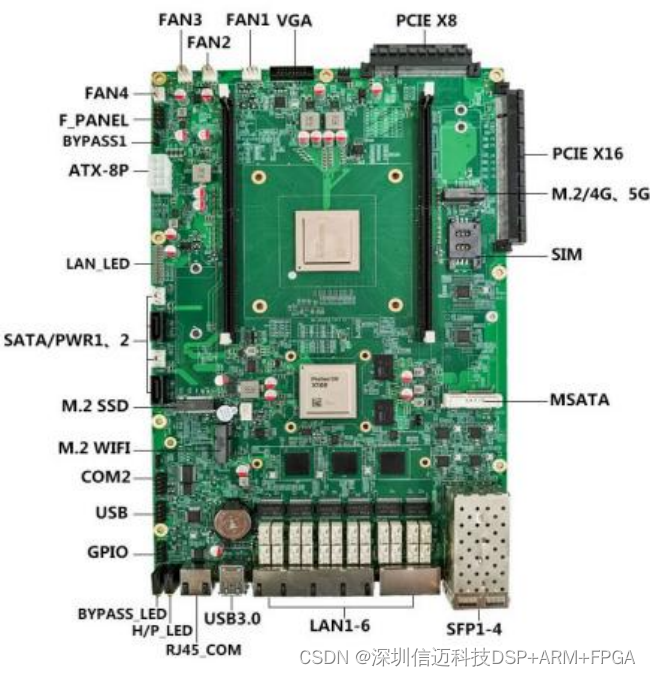

1.3 标示图：

第一页

1.4 产品参数

外形尺寸

300*195mm(长*宽)

处理器

飞腾 D-2000，8 核心，主频 2.3GHz，TDP：40W

BIOS

飞腾 UEFI

芯片组

飞腾 X100

内存

支持双通道 DDR4-2666MHz，采用 U-DIMM 插槽，最大支持 64GB

显示接口

支持 1 个 VGA 插针

总线扩展

右侧 1 个 PCIeX16 插槽，支持 PCIe3.0（默认是 X8 信号）后端 1 个 PCIeX8 插槽，支持 PCIe3.0

网络接口

前面板支持 6 电 4 光：

LAN1-LAN4 默认采用网讯 WX1860A4 网卡芯片； LAN5-LAN6 默认采用网讯 WX1860A2 网卡芯片；

SFP1-4 默认采用网讯 WX1860A4+YT8521 网卡芯片；支持 3 组电口 bypass（可选）

USB

前面板 2 个 USB3.0 接口

板内排针 2 个 USB2.0 接口，采用 2X5 2.54mm 排针

M.2

支持 1 个 M.2 SSD，支持 SATA/NVME 协议（默认 NVME 协议）

支持 1 个 M.2 KEY-B 接口，支持 4G/5G 模块，板载 SIM 卡槽（可选）支持 1 个 M.2 KEY-E 接口，用于支持 WIFI(可选)

mATA

1 个标准 mSATA 接口

SATA

2 个 SATA 接口，支持 SATA3.0

看门狗

支持 1 路看门狗功能（CPU 内置）

GPIO

默认 CPU 出 6 路数字 GPIO（可选单片机出 8 路数字 GPIO），采用 2X5 2.54mm 排针

实时时钟

外置 3V 锂电池

串行接口

支持 2 个 RS232 串口：前面板 1 个 RJ45 接口；板内排针 1 个，采用 2X5 2.54mm 排针

电源

采用 8P_DC 12V 电源供电

工作温度

0℃-40℃

存储温度

-10℃-70℃

第二页

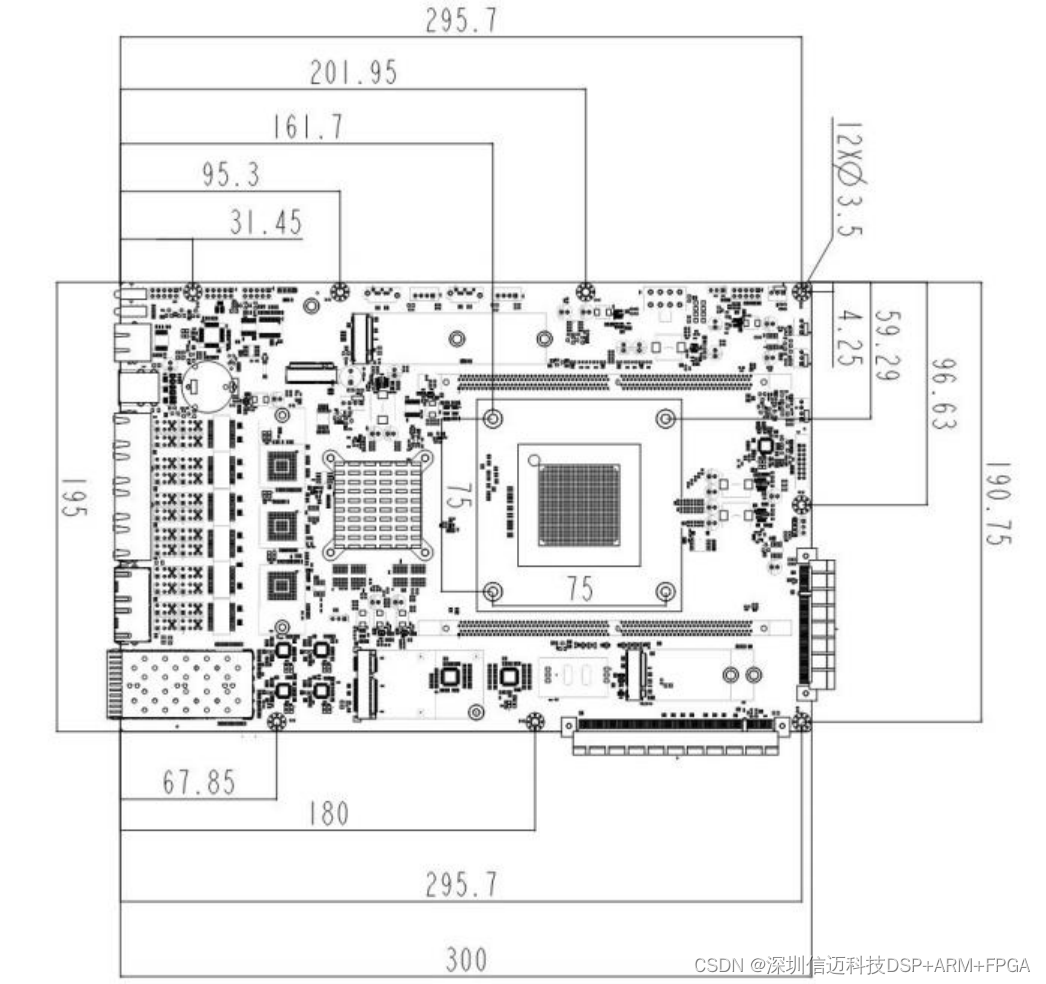

1.5 主板尺寸图
