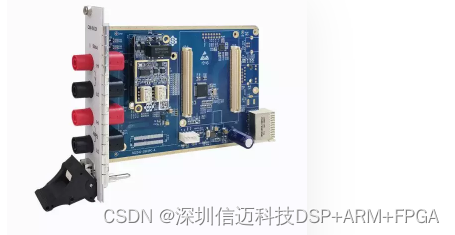

嵌入式仪器模块:波形发生器模块（嵌入式）
#数据采集#fpga开发
• 16 位分辨率
• 125 MHz 刷新率
• 支持生成 FSK /ASK 信号
应用场景
• 生成任意 标准 波形或用户自定义波形
• 在特殊协议通信中 模拟 某个波形
• 无线充电 （信号调制）
道
1
1
4
输出阻抗
Low-Z
Low-Z
Low-Z
输出范围
± 5 V
± 5 V
± 6 V
耦合
DC
DC
DC
带宽
4 MHz
10 MHz
4 MHz
ADC 分辨率
16 Bits
12 Bits
16 Bits
DAC 刷新率
50 MHz
125 MHz
50 MHz
输出精度
± (0.5% of Reading +
0.2% of F.S.)
± (1% of Reading +
0.2% of F.S.)
± (0.5% of Reading +
0.2% of F.S.)
工作电压
± 12 VDC / 5 VDC
± 12 VDC / 5 VDC
± 8 V / ± 12 V
数字接口
I²C, 并行接口
I²C, 并行接口
I²C, 并行接口
尺寸 (mm)
72 × 48 × 9 (M)
72 × 48 × 9 (M)
110 × 50 × 55 (with fan)
