• 6½ 位数字表显示

• 24 位分辨率

• 250 KSPS 采样率

• 电源和数字 I/O 均采用隔离抗噪技术

应用场景

• 电压、电流、电阻、电感、电容的高精度测量

• 二极管/三极管测试

通道

1×

2×

输入阻抗

电压

10 MΩ

High-Z, 10 MΩ

High-Z

电流

10 Ω

50 mΩ / 2 Ω / 2 KΩ

2 KΩ / 2 MΩ

输入范围

电压

± 5 V

0–60 V

± 20 V

电流

± 2 mA

1 nA – 3 A

± 1 mA

电阻

1 MΩ – 100 MΩ

耦合

ADC 分辨率

24 Bits

采样率

250 kSPS

250 KSPS

测量精度

电压

± (0.018% of Reading + 0.0015% of F.S.)

6 mVDC:± (0.06% of Reading +0.075% of F.S.)

200 mVDC:± (0.01% of Reading +0.05% of F.S.)

6 VDC:± (0.018% of Reading +0.0013% of F.S.)

2 VDC:± (0.015% of Reading +0.007% of F.S.)

60 VDC:± (0.03% of Reading +0.001% of F.S.)

20 VDC:± (0.01% of Reading +0.003% of F.S.)

6 VAC:± (1% of Reading +0.1% of F.S.)

电流

± (0.06% of Reading + 0.06% of F.S.)

1 uADC:± (0.1% of Reading +0.1% of F.S.)

10 nADC:± (0.05% of Reading +0.1% of F.S.)

100 mADC:± (0.05% of Reading +0.02% of F.S.)

1 uADC:± (0.02% of Reading +0.07% of F.S.)

3 ADC:± (0.1% of Reading +0.02% of F.S.)

1 mADC:± (0.02% of Reading +0.025% of F.S.)

电阻

1 Ω:± (1% of Reading +0.1% of F.S.)

100 Ω:± (0.05% of Reading +0.2% of F.S.)

1 MΩ:± (0.05% of Reading +0.006% of F.S.)

100 MΩ:± (0.9% of Reading +0.01% of F.S.)

电容

1 nF:± (3% of Reading +0.5% of F.S.)

1 uF:± (2% of Reading +0.1% of F.S.)

500 uF:± (8% of Reading +0.5% of F.S.

工作电压

12 VDC / 5 VDC

± 24 V / 3.3 V

数字借接口

I²C, SPI

尺寸(mm)

56 × 28 × 13 (S)

100 × 72 × 17 (L)

72 × 48 × 11 (M)

110 × 65 × 13

自动化测试软件

核心功能

仪器管理
测试IP的开发管理
测试计划的开发管理
测试报告

应用案例

FCT 测试
芯片测试与模组测试
自动化生产线

是一款可立即执行的测试执行管理软件，用于组织、控制和执行您的自动化原型设计、验证或制造测试系统。Archon 是国产测试操作系统的核心软件。

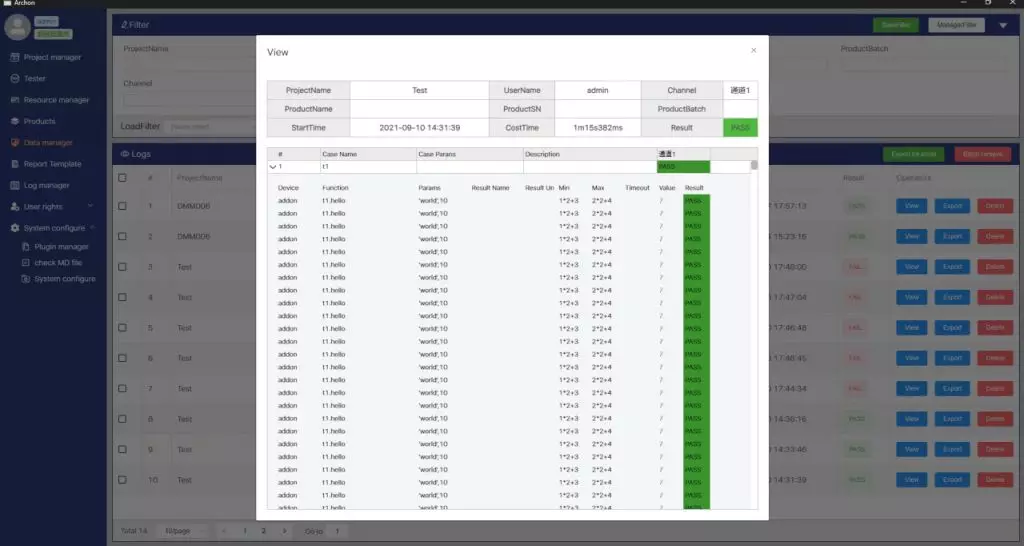

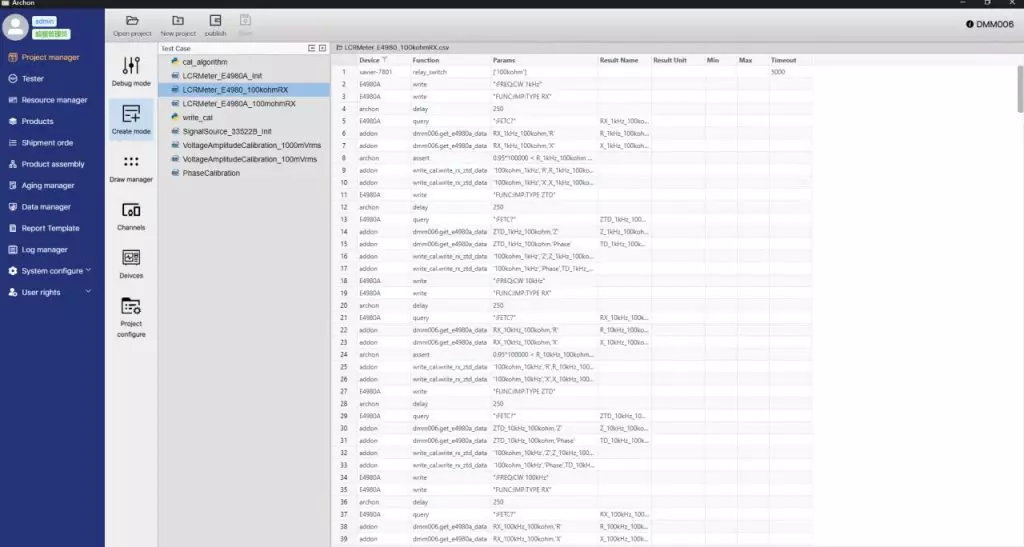

软件界面

自动发现仪器，简单的控制管理仪器；丰富的系统 API，连接管理 API、测试结果判定 API 等，提高开发效率；图形化拖拉拽操作和自动补全，降低开发难度；使用 CVS 和 Python 保存测试用例，方便编辑和版本管理。

支持分布式部署、顺序执行和并行执行两种模式，灵活适配各种生产测试场景。对于测试数据结果，既可以存储在数据库进行可视化分析，也可以通过自定义模板导出本地化保存。
