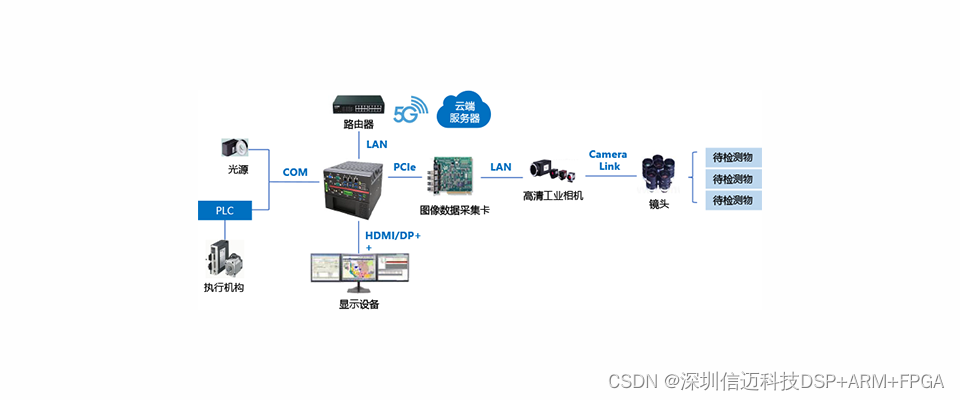

应用场景

缺陷检测在产品的制造生产环节中发挥着极其重要作用。智能工业缺陷检测能够替代传统的人工检测，降低人为判断漏失，使得产品质量大幅提升的同时降低了工厂的人力成本。智能工艺缺陷检测技术可以检测点状，线状，面状的缺陷,更加快速的识别产品表面瑕疵缺陷，促进了企业工厂产品质量的生产与制造业智能自动化的发展。

客户需求

高性能，高速率运行带2个以上扩展槽，以便增加图像数据采集卡支持多串口与采集模块通信支持多种显示接口

产品特性

高性能，高可靠性，保证运行快速稳定支持5G模块接口，支持3个千兆网口, 支持PCI/PCIe扩展槽 9~36V宽压输入满足不同工业现场需求支持USB供电控制支持多显示输出

产品特性

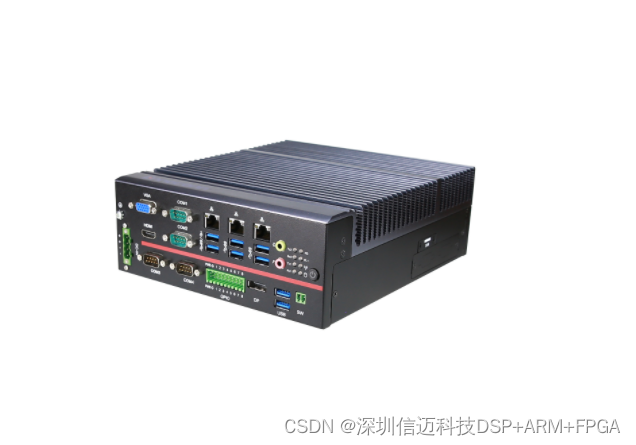

采用Skylake-S/Kabylake-S系列LGA1151奔腾/赛扬/酷睿处理器，搭载Q170芯片组
支持双通道DDR4 2133MHz SODIMM内存插槽，内存容量最大可达32GB
支持三个千兆网口
支持VGA，HDMI及DP异步三显
内置2 x 2.5寸HDD/SSD支架
内置1 x Mini-PCIe/mSATA槽，1 x M.2 2230 wifi 卡槽及1 x M.2 2242扩展槽
内置1 x M.2 3042/3052可选卡槽，可扩展5G模块
内置1 x 内置USB2.0接口，可接加密狗
可支持PCIe X 16，PCIe X 4，PCIe X 1及PCI扩展插槽
标准19~24V DC电源输入，可选宽压9-36V DC-IN
支持桦汉oDoor模组技术，可灵活选配LAN/COM/CAN等

产品规格

系统 System

处理器 Processor

Intel® 6th/7th Gen. Pentium®, Celeron®, Core™ i3/i5/i7 Processor, LGA1151 Socket, up to 65W

芯片组 Chipset

Intel Q170 Chipset

内存 Memory

2 x DDR4 2133MHz SO-DIMM, Up to 32GB

图形 Graphics

Intel® HD Graphics 530/510 (Intel 6th Gen. CPU) Intel® HD Graphics 630 (Intel 7th Gen. CPU)

存储 Storage

2 x 2.5" SATA 3.0 HDD/SSD Bay, support RAID 0/1 1 x mSATA slot 1 x M.2 2242 SSD slot

操作系统 OS

Windows7/8/10,Linux(Intel® 6th/ CPU) Windows10,Linux(Intel® 7th/ CPU)

看门狗定时器 Watchdog Timer

Programmable 255 levels timer interval, from 1~255 sec/min

外部接口 External I/O

网口 Ethernet

2 x RJ45, Intel® i211AT GbE (10/100/1000 Mbps) 1 x RJ45, Intel® I219LM GbE (10/100/1000 Mbps)

显示 Video

1 x VGA: max resolution up to 1920 x 1200 1 x HDMI: max resolution up to 4096 x 2160 1 x DP: max resolution up to 4096 x 2304

音频 Audio

1 x Line-out, 1 x Mic-in, Realtek® ALC888S HD Audio codec

串口 COM

4 x RS232/422/485 auto-flow 2 x RS232 (optional by internal pin head)

USB

8 x USB3.0, 1 x internal USB2.0(Type-A)

GPIO

1 x 16bit programmable GPIO (default 3.3V, 5V optional)

按钮 Button

1 x Power button

指示灯 LED

1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off) 1 x HDD LED (Red blink for Data read or write) 2 x COM1 LED for Rx1 and Tx1 2 x COM2 LED for Rx2 and Tx2 1 x Wifi communication LED (yellow blink for communication) 1 x 4G communication LED (yellow blink for communication) 1 x PL1 for user defination (can indicate CPU temperature, voltage dectact, CPU/SYS Fan speed, etc）

远程开关 Remote ON-OFF

1 x Remote ON-OFF

内部接口 Internal I/O

扩展接口 Expansion

1 x Mini-PCIe slot (PCIe/SATA signal supported) 1 x M.2 2242 slot (PCIe/SATA signal supported) 1 x M.2 2230 Key-E slot(WiFi module supported) 1 x M.2 3042/3052 Key-B slot (5G communication module supported)

SIM 卡

1 x 3G/4G SIM socket 1 x 5G SIM socket

环境 Environmental

操作温度 OperatingTemp.

-10℃ ~ 40℃ with 0.7m/s air flow (with 65W CPU and industrial SSD) -10℃ ~ 50℃ with 0.7m/s air flow (with 35W CPU and industrial SSD) 0℃ ~ 30℃ with 0.7 m/s air flow (HDD)

存储温度 Storage Temp.

-40℃ ~ 85℃

湿度Relative Humidity

5% ~ 95%, 非凝结状态Non-condensing

振动 Vibration

SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation

机械冲击 Shock

Operation: 10G@11ms Non-operation: 30G@11ms

电源 Power

电源输入 Power Input

19~24V DC, 4-pin phoenix connector (9~36V DC optional with power board)

机构Mechanical

外观 Housing

铝合金 Aluminum Alloy

安装方式 Mounting

桌面式 (Desk-Mount), 壁挂式 (Wall-Mount)

尺寸 Dimension

200 x 230 x 78 mm( 基础型),200 x 230 x 129 mm(2 槽扩张型) 200 x 230 x 169 mm(4 槽扩展型)

重量 Weight

3.5kg( 基础型), 4.2kg(2 槽扩展型), 4.9kg(4 槽扩展型)

认证 Certification

安规认证 Safety Certification

CCC,CE,FCC,CB
