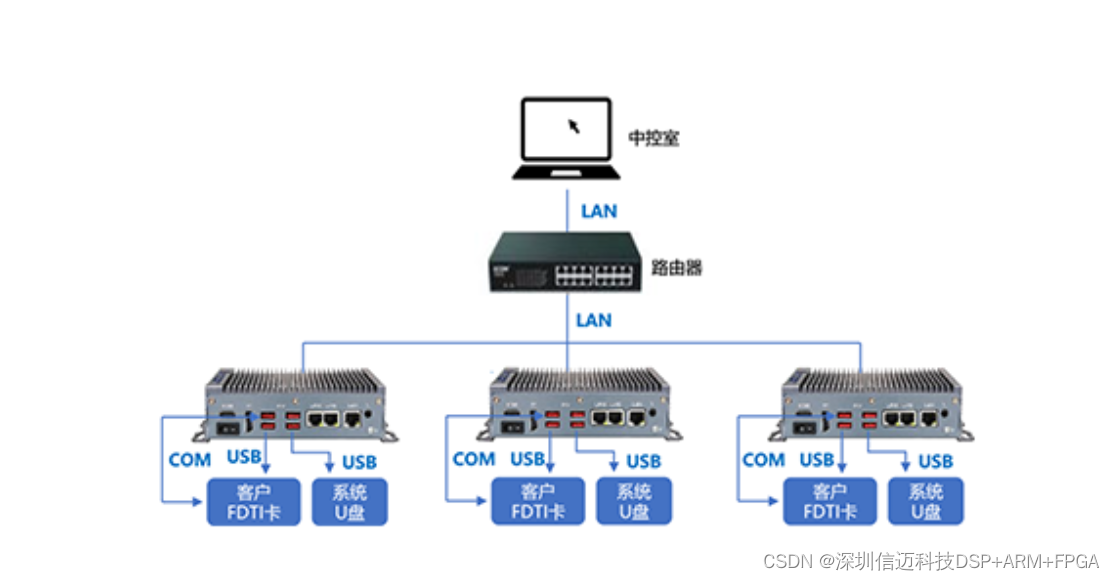

应用场景

随着半导体技术的发展，对芯片的良率要求越来越高。然而集成电路芯片制造工艺复杂，其制造过程中往往产生很多缺陷，因此缺陷检测是集成电路制造过程中的必备工艺。

客户需求

小体积，低功耗 2 x USB ,1 x LAN Core-i平台无风扇整机可以支持-10~60度的操作温度保证7*24小时不间断运行

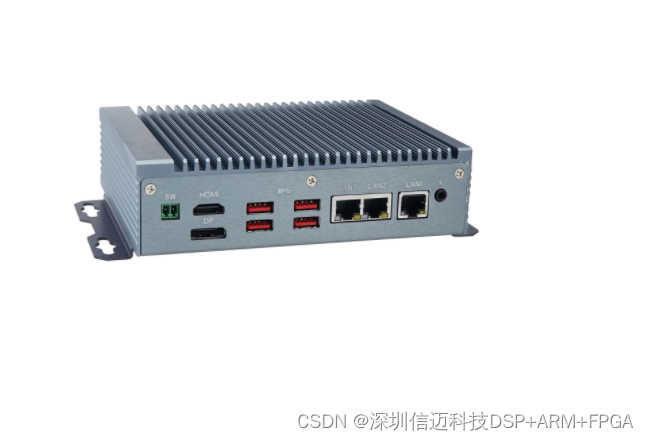

产品特性

板载Intel® Celeron 4305UE CPU，主频最大可以达到2.0GHz
支持单通道DDR4 1866/2133MHz SO-DIMM内存插槽，内存容量最大可达32GB
支持3个千兆网口
支持DP/HDMI 扩展同步/异步显示
内置1 x Mini-PCIe, 1 x M.2 2242, 1 x M.2 2230多种模块扩展
12V宽压设计，可锁附DC-IN接口

产品规格

系统 System

处理器 Processor

Intel® Celeron 4305UE CPU (2.0GHz)

内存 Memory

1 x DDR4 1866/2133MHz SO-DIMM up to 32 GB

图形 Graphics

Intel@UHD Graphics 610, dual display

存储 Storage

1 x mSATA 1 x M.2 2242 SSD

操作系统 OS

Windows 10, Linux

看门狗定时器 Watchdog Timer

Programmable 255 levels timer interval, from 1~255 sec/min

外部接口 External I/O

网口 Ethernet

1 x RJ45 Intel® I219-LM GbE (10/100/1000 Mbps) 2 x RJ45 Intel® I210AT (10/100/1000 Mbps)

显示 Video

1 x HDMI: max resolution up to 4096x2304@24Hz 1 x DP: max resolution up to 4096x2304@60Hz

音频 Audio

1 x Audio (Line-out&Mic-in 2 in 1) Realtek® ALC888S HD Audio codec (Coly 897)

串口 COM

2 x RS232/422/485 auto-flow

USB

4 x USB 3.1

GPIO

1 x 8 bit programmable GPIO(optional)

远程开关 Remote ON-OFF

1 x 2pin 远程端子

内部接口 Internal I/O

扩展接口 Expansion

1 x Mini-PCIe slot(Support PCIe/SATA/USB2.0 Singal） 1 x M.2 2230 Key-E slot(Support WiFi/PCIe/USB2.0 signal ) 1 x M.2 2242 slot (Support PCIe/SATA signal)

SIM 卡

1 x SIM Card socket for 3G/4G module

环境 Environmental

操作温度 OperatingTemp.

-10℃ ~ 50℃(SSD), 0℃ ~ 40℃(HDD)

存储温度 Storage Temp.

-40℃ ~ 85℃

湿度Relative Humidity

5% ~ 95%, 非凝结状态Non-condensing

振动 Vibration

SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation

机械冲击 Shock

Operation: 10G@11ms Non-operation: 30G@11ms

电源 Power

电源输入 Power Input

12V DC, 2-pin phoenix connector

机构Mechanical

外观 Housing

铝合金 Aluminum Alloy

安装方式 Mounting

Desk-Mount（桌面式） Wall-Mount（壁挂式） VESA-Mount (75 x 75 / 100 x 100 mm)(optional)

尺寸 Dimension

165 x 125 x 45 mm

重量 Weight

0.9kg

认证 Certification

安规认证 Safety Certification

CCC
