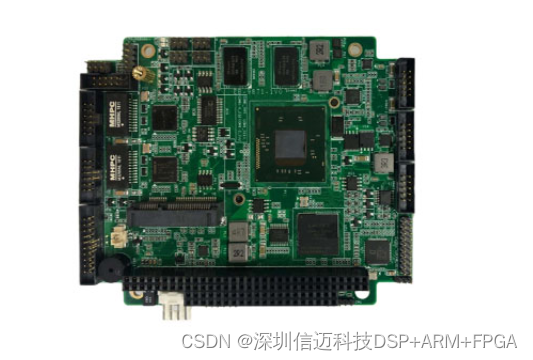

Celeron® N2807 PC104 模块

规格

产品类型

PC/104 主板

芯片组

SOC

CPU

Intel® Celeron® N2807 1.58 GHz

内存

板载2GB DDR3L双通道内存

BIOS

AMI

显示

L V D S 18/24-bit，VGA
L V D S 支持最大分辨率为 1366×768，VGA 支持最大分辨率为2048×1024
支持双独立显示

存储

1×Mini SAT

USB

4×USB 2.0

串口

4×RS-232，1路可选RS485

PS/2

PS/2键盘鼠标接口

网口

2×Intel® 82574L

扩展

1×PC104

供电

DC 12V

看门狗

软件

GPIO

8/16路输入输出

工作温度

-20~60℃

存储温度

-40~85℃，0%~95% RH，无凝结

尺寸

1 1 6 m m×9 6 m m

支持 QNX 、Linux、WinXP、Win7、Win8等操作系统

CPU PC/104 模块

规格

产品类型

PC / 104嵌入式主板

芯片组

SOC

CPU

RDC 3308 1GHz 处理器

内存

板载128MB DDRⅡ内存

显示

TTL，VGA。VGA支持最大分辨率为1024×768

存储

1×44pin IDE

USB

3×USB 2.0，其中1个支持DOS系统下热插拔

串口

2×RS-232
1×RS-485
1×RS-232/422/485

LPT

1×LPT

PS/2

PS/2键盘鼠标接口

以太网

1×10/100M LAN 8710A以太网

扩展

1×PC/104

供电

DC 5V≤1.8A

看门狗

255级，1～255秒复位/重置

BIOS

AMI

GPIO

8-bit 输入/输出

尺寸

9 6mm ×9 0 m m

工作温度

-40~85℃

存储温度

-40~85℃，0%~95% RH，无凝结

支持WinCE5.0，WinCE6.0，DOS，Win2000，WinXP， Linux，QNX等操作系统

CPU PC/104模块

规格

产品类型

PC/104嵌入式主板

芯片组

SOC

CPU

RDC 3306 800MHz 处理器

RDC MX1000 1GHz 处理器

内存

板载 512MB DDRⅡ内存

显示

LVDS 18-bit，TTL，VGA。LVDS、VGA支持最大分辨率为1024×768

USB

4×USB 2.0(3L版本为2个），其中1个支持DOS下热插拔

串口

2×RS-232，2×RS-232/422/485

音频

标准音频输入/输出

以太网

1×10/100Mbps 2.0简牛座。3L版本增加2×10/100Mbps RTL8139DL-LF RJ45以太网

扩展

1×PC/104

供电

DC 5V≤1.2A

看门狗

255级，1～255秒复位/重置

BIOS

AMI

GPIO

16路可定制接口信号，如PWM输出或GPI/O

尺寸

9 6mm ×9 0 m m

工作温度

-20~70℃（EB-9446)

-40~85℃（EB-9446-3L)

存储温度

-40~85℃，10%~95% RH，无凝结

支持WinCE5.0，WinCE6.0，DOS，Win2000，WinXP， Linux，QNX等操作系统
