X86 +PC104+支持WinCE5.0，WinCE6.0，DOS，WinXP， QNX等操作系统，工业控制数据采集核心模块板卡定制
CPU 模块

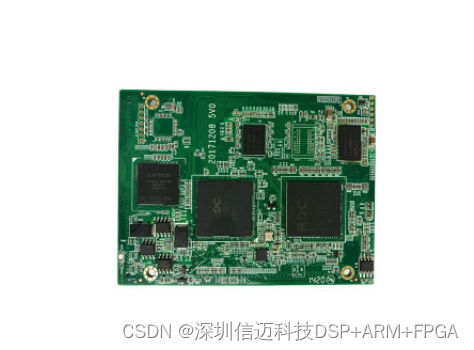

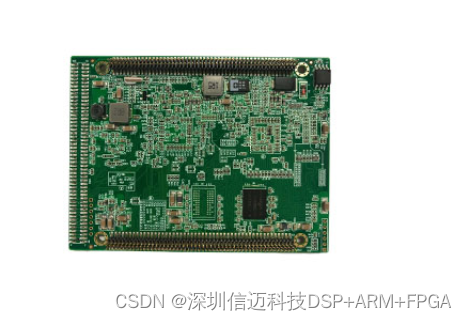

是一款基于RDC 3306的SOM Express模块。RDC 3306这款 X86架构 的CPU是一款性能高、稳定性强的处理器。
它是一款灵活精巧的主板（尺寸为91.8mm×68.6mm），可以灵活的运用于用户的底板，节约 开发 成本。模块的接插件使用插针形式，保证其在使用过程中的稳定性。
规格
产品类型
Som Express模块
芯片组
SOC
CPU
RDC 3306 1GHz 处理器
内存
板载 512MB DDRⅡ内存
显示
LVDS 18-bit，TTL，VGA。LVDS、VGA支持最大分辨率为1024×768
USB
4×USB 2.0，1×USB Device 接口
串口
3×RS-232，可程控波特率50 至460.8K bps
音频
标准音频输入/输出
以太网
1×10/100Mbps 以太网
扩展
1路PCI
供电
DC 5V≤1.2A
看门狗
255级，1～255秒复位/重置
BIOS
AMI
GPIO
16-bit 输入/输出
尺寸
9 1 . 8mm ×6 8.6 m m
FPGA
FPGA 支持127PIN 可编程GPI/O口
工作温度
-40~85℃
存储温度
-40~85℃，10%~95% RH，无凝结
OS
支持WinCE5.0，WinCE6.0，DOS，Win2000，WinXP， Linux，QNX等操作系统

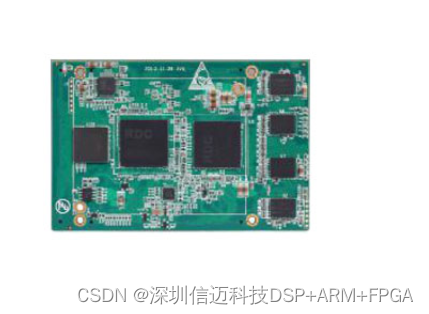

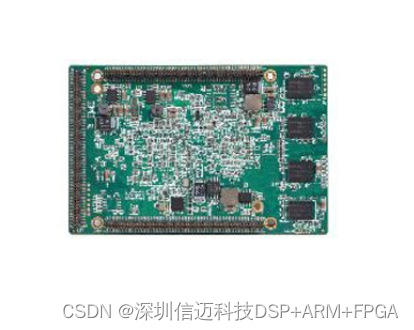

CPU模块
产品类型
Som Express模块
芯片组
SOC
CPU
RDC 3308 933MHz 处理器
内存
板载1GB DDRⅡ内存
BIOS
AMI
以太网
1×10/100Mbps LAN8710A以太网
显示
LVDS 18-bit，TTL，VGA。LVDS、VGA支持最大分辨率为1024×768
音频
标准音频输入/输出
USB
4×USB 2.0
PS/2
PS/2 键盘鼠标接口
串口
1×RS-232，可程控波特率50至460.8K bps
扩展
3路PCI-E，1路SPI扩展总线
供电
DC 5V≤1.2A
看门狗
255级，1～255秒复位/重置
FPGA
支持104PIN 可编程接口，支持2组高速差分输入输出接口
工作温度
-40~70℃，10%~95% RH，无凝结
存储温度
-40~85℃，0%~95% RH，无凝结
尺寸
1 0 3 m m ×6 5 m m
OS
支持WinCE5.0，WinCE6.0，DOS，Win2000，WinXP， Linux，QNX等操作系统
CPU模块

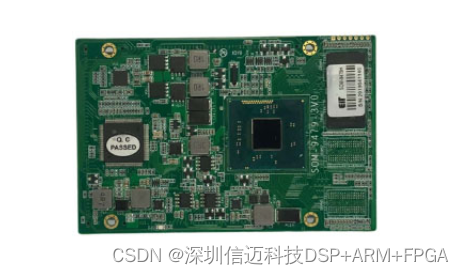

是一款基于Baytrail的SOM Express模块。采用的是SOM Express（尺寸为：105mm×69mm）
插针形式 设计 ，这样可以弥补模块工作不稳定的劣势。并且该模块还汇集了Baytrail架构下高中低三档的CPU
（J1900、N2930、N2807），给用户更多的选择。
规格
产品类型
SOM CPU模块
芯片组
SOC
CPU
Intel N2807，1.58GHz，最大睿频2.16GHz，双核处理器
Intel N2930，1.83GHz，最大睿频2.16GHz，四核处理器
Intel J1900，2GHz，最大睿频2.41GHz，四核处理器
内存
板载4GB DDR3L双通道内存
BIOS
AMI
显示
VGA
音频
标准音频输入/输出
USB
4×USB 2.0，1×USB 3.0
串口
4×RS-232，2×RS-232/422/485
扩展
4路PCI-E，1路I²C
PS/2
PS/2 键盘鼠标接口
供电
N2807：DC 5V/12V≤6W
N2930：DC 5V/12V≤9W
J1900：DC 5V/12V ≤12W
看门狗
255级，1～255秒复位/重置
GPIO
4-bit 输入/输出
工作温度
-20~70℃，0%~95% RH，无凝结
存储温度
-40~85℃，0%~95% RH，无凝结
尺寸
1 0 5 m m ×6 9 m m
OS
支持 Win7，Win8，Linux，QNX等操作系统.支持Win XP（无硬件图形加速)
