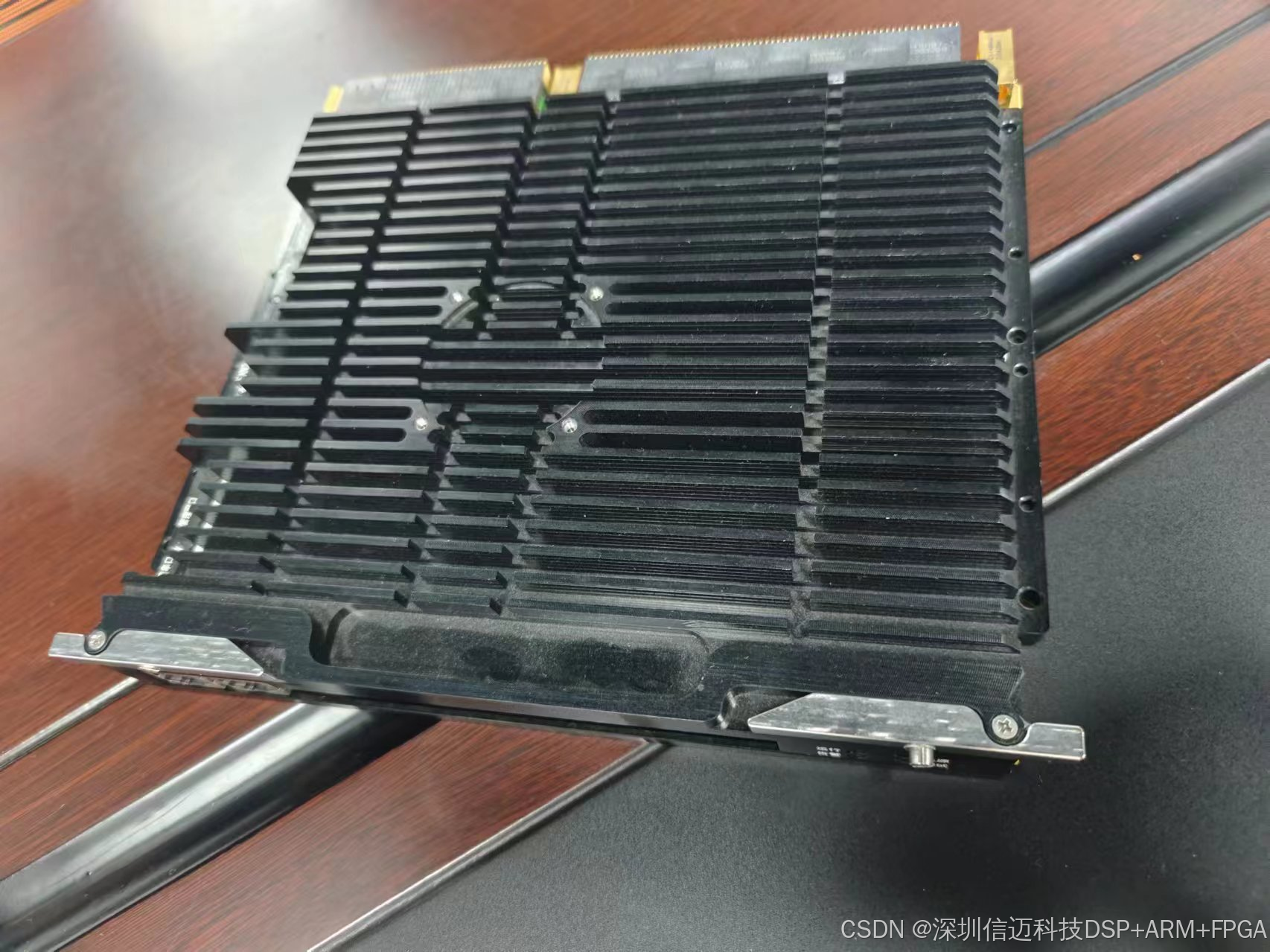

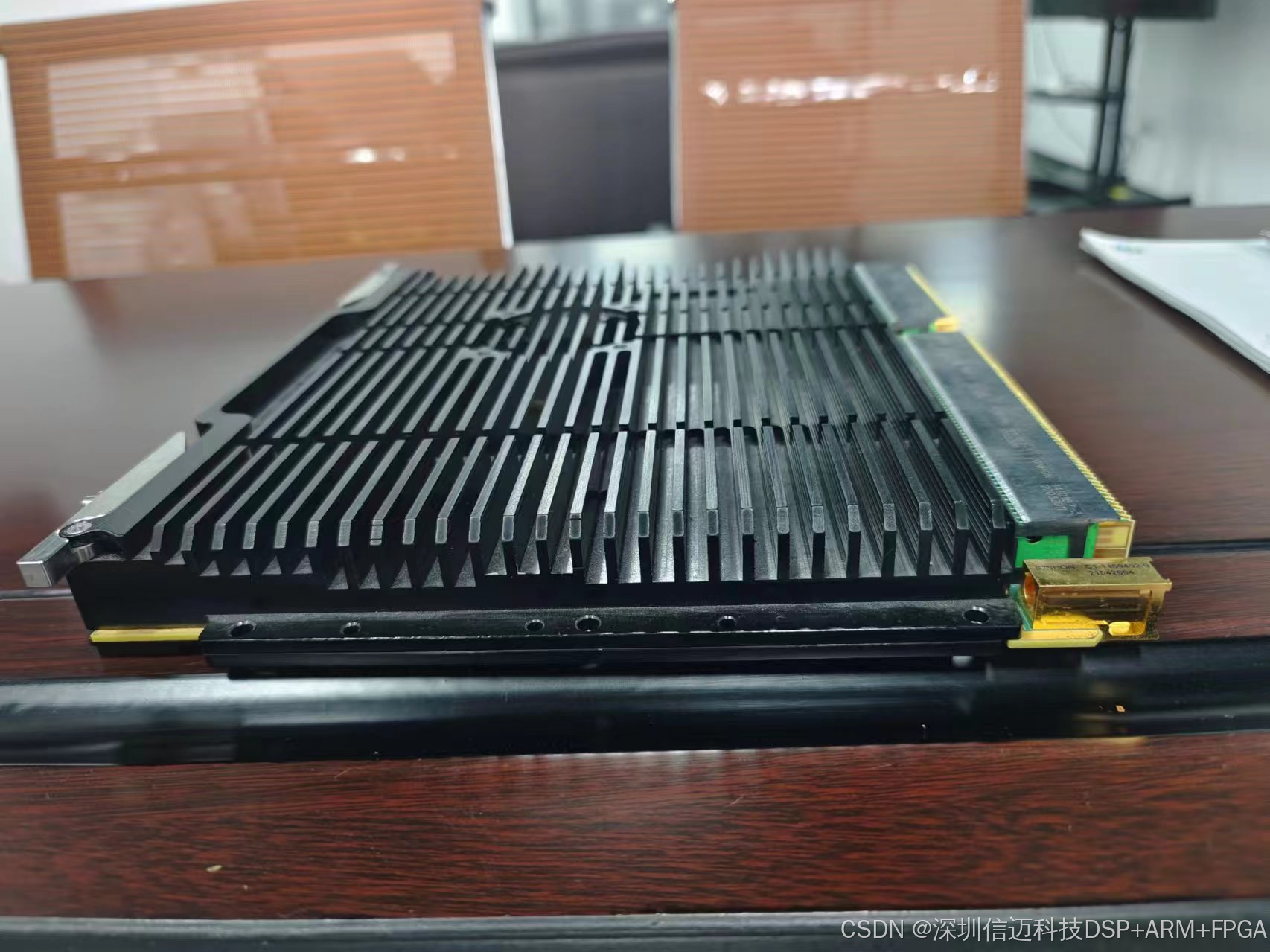

一、概述

XMSW9118全国产化交换板最大提供 48 路 10/100/1000BASE-T 以太网接口

和 8 路 SFP+万兆光口，可以实现全端口线速转发数据报文，报文类型支持单播、

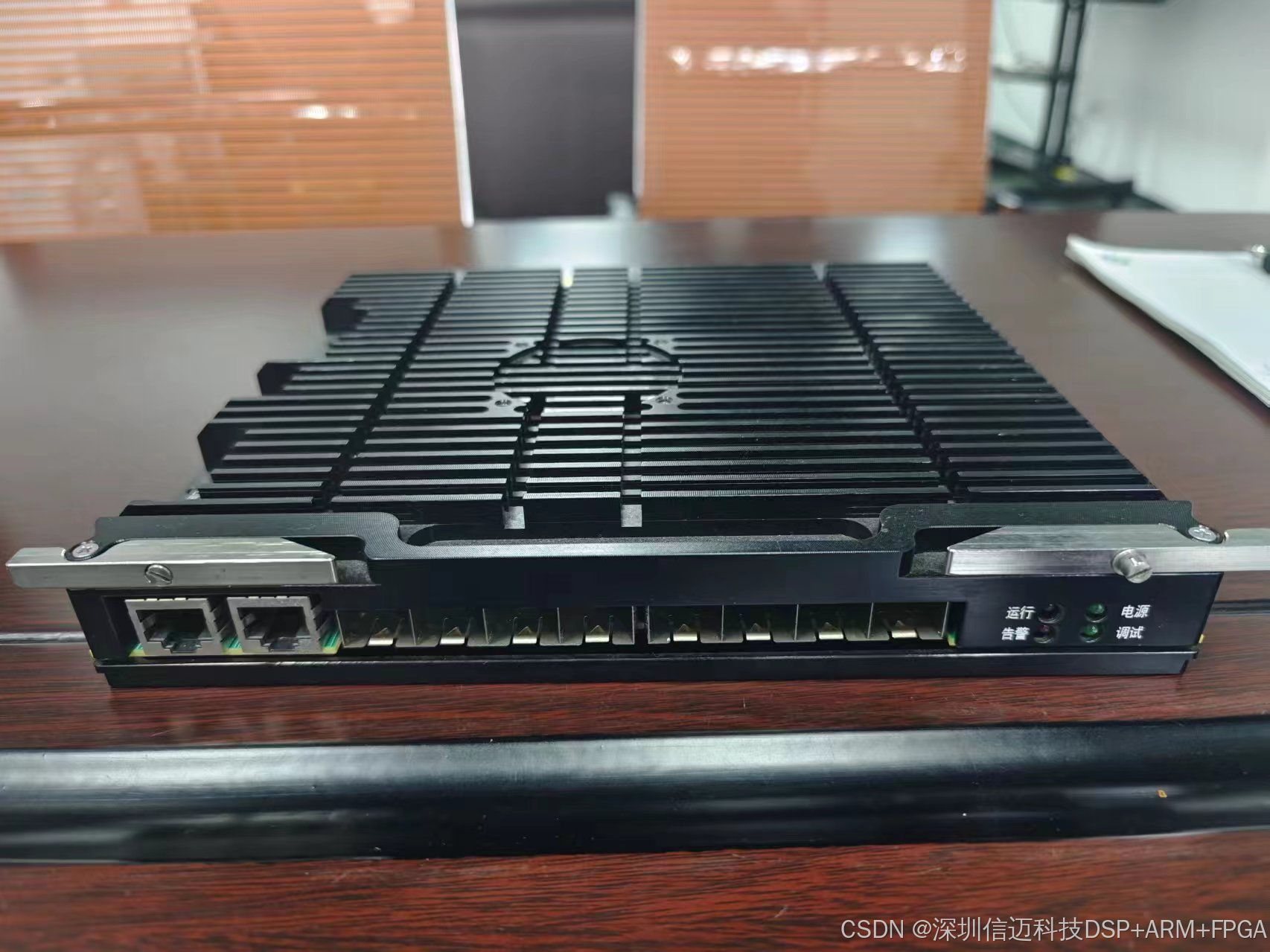

组播及广播报文，提供网络端口指示灯，电源指示灯，系统运行指示灯，48 路

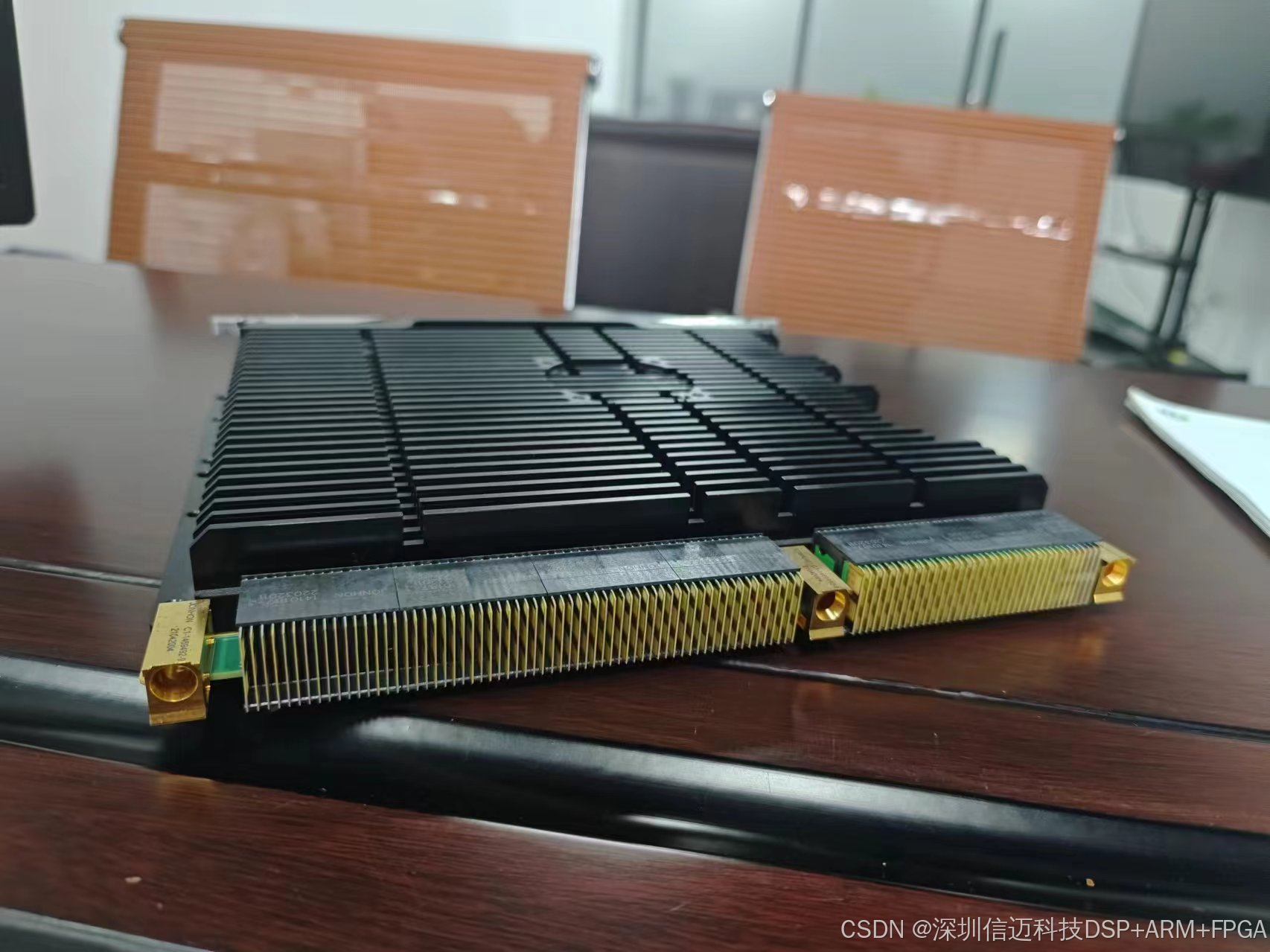

10/100/1000BASE-T 以太网接口采用 VPX 接口，8 路 SFP+万兆光口采用标准万

兆光接口。

二、原理框图

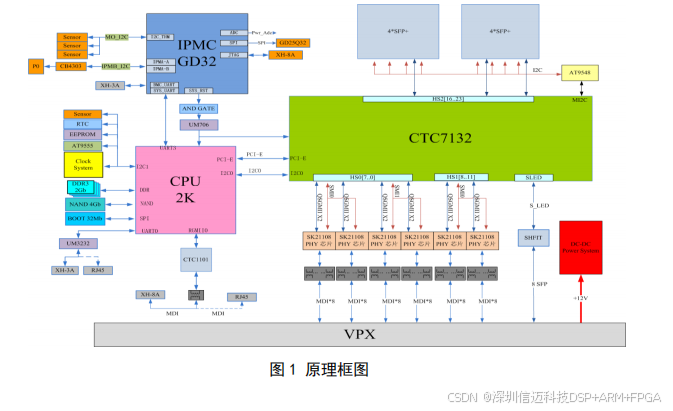

交换板原理框图如下所示，主要由 CPU 系统、CTC7132 交换系统、时钟电源

系统等几个部分组成。提供 48 路 10/100/1000BASE-T 以太网接口和 8 路 SFP+万

兆光口。

CPU 系统采用 Loongson2K1000I 作为处理器，通过 PCIe、管理网口、调试

串口以及 I2C 等接口，实现对整个交换模块的控制和管理。

交换子系统主要由交换芯片 CTC7132，千兆 8 口 PHY 芯片组成，主要实现以

太网数据的交换与转发，是交换板卡的核心功能单元。系统采用 CTC7132 的

MDC/MDIO 接口管理 6 颗 8 口千兆 PHY，实现对其的配置，管理及状态监控。

三、功能性能指标

1、基本指标：

a) 主处理·器：龙芯 2K1000；

b) 交换芯片：盛科 CTC7132；

c) 操作系统：Linux 操作系统；

d) 提供 48 路 10/100/1000Base-T 网口+8 个万兆光接口，万兆光口可配置

为千兆光口使用；

e) 提供 1 路 RS232 管理串口，串口波特率默认 115200bps，波特率可配置，

通过 RJ45 连接器和 XH-3A 连接器同时引出；

f) 提供 1 路 10/100/1000Base-T 管理网口，通过 RJ45 连接器和 XH-8A 连

接器同时引出；（预留电阻，可以选择使用其中任意一路，默认使用 XH-

8A 连接器引出的 1 路）

g) 支持 MDI-X 自适应；

h) 可以实现全端口线速转发数据报文，报文类型支持单播、组播及广播报

文；

i) 具备板级自检功能，具备智能平台管理控制（IPMC），能监控主板电源电

压、温度等信息，实现健康状态上报，智能平台管理控制（IPMC）与龙

芯 2K1000 预留通讯接口（IPMC 部分由甲方负责硬件设计、软件调试，

乙方负责 IPMC 电路的布局走线）；

j) 提供网络端口指示灯，电源指示灯，系统运行指示灯，温度报警指示灯；

k) 支持 FTP 或 TFTP 进行程序升级；

l) 接口采用 VPX 标准接口。

2、协议功能指标

a) 支持 802.3ab 协议和 802.3z 协议；

b) 支持生成树协议 STP、RSTP、MSTP；

c) 支持基于 802.1q VLAN 功能，支持基于 MAC/IP 子网/端口的 VLAN 划

分；

d) 支持全双工流控(802.3X)；

e) 支持基于 802.3ad 多链路聚合功能；

f) 支持端口镜像(1:1、N:1 和 1:N 方式)，基于 QOS、IP 地址的镜像功能；

g) 支持端口 MAC 地址绑定，支持端口绑定功能；

h) 支持 IGMP v1/v2/v3 SNOOPING；

i) 支持 PIM-DM、PIM-SM；

j) 支持 FDB、LACP、LLDP 和 QINQ；

k) 支持 VRRP 协议；

l) 支持静态路由、RIPv1/v2、OSPFv2、IS-IS、BGP 等路由协议；

m) 支持 PIM-DM 和 PIM-SM；

n) 支持 ECMP；

o) 支持 ACL 功能；

p) 支持 IEEE 1588V2, TC、OC、BC 模式；

q) MPLS 要求

支持 LDP；
支持 MPLS；
支持 MPLS L3 VPN；
支持 MPLS OAM。

r) QoS 要求

支持 QOS，能够根据应用需求以及网络管理的设置来有效管理网络带

宽，支持基于 DSCP 域的 QoS，0~63 个优先级；

支持端口限速；
支持流量整形。

3、性能指标：

a) 端口性能

交换板各数据网络端口支持 100%全线速转发，符合 RFC2544 规范，64 字节

报文时延不大于 10μs，丢包率 0%。

b) 交换容量

交换板的交换容量不小于 256Gbps（双向）。

c) RAM 容量

交换板的随机存储器（RAM）容量≥2GB。

d) FLASH 容量

交换板程序存储器（Flash）容量≥512MB。

e) MAC 地址表

交换板的 MAC 地址表应≥64k。

f) VLAN 数量

交换板的 VLAN 数量应≥4K。

g) BFD

BFD 倒换时间：≤50ms。

h) 链路汇聚收敛

链路汇聚收敛时间：≤50ms。

i) 其它性能要求

IPv4 路由≥16K；
IPv4 主机表≥10K；
ECMP≥240；
三层组播表≥1K；
二层组播表≥2K。
