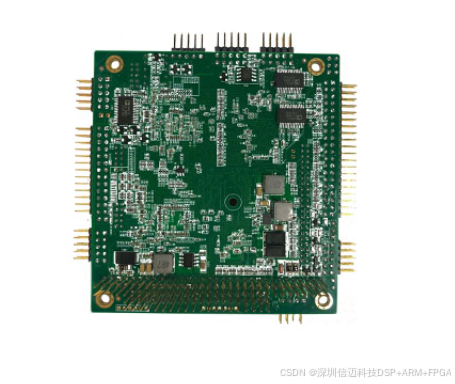

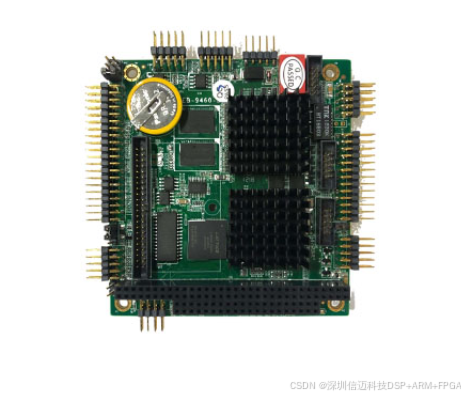

基于RDC 3308的 PC /104嵌入式主板。RDC 3308这款 X86架构的CPU可广泛应用于工业领域，尤其是比较恶劣的环境。EB-9460采用插针形式将各I/O接口引出，增强了使用中的方便性和稳定性。为提高产品的使用性，EB-9460共设有3个USB接口，其中一个能够支持DOS下热插拔。

规格

产品类型

PC / 104嵌入式主板

芯片组

SOC

CPU

RDC 3308 1GHz 处理器

内存

板载128MB DDRⅡ内存

显示

TTL，VGA。VGA支持最大分辨率为1024×768

存储

1×44pin IDE

USB

3×USB 2.0，其中1个支持DOS系统下热插拔

串口

2×RS-232
1×RS-485
1×RS-232/422/485

LPT

1×LPT

PS/2

PS/2键盘鼠标接口

以太网

1×10/100M LAN 8710A以太网

扩展

1×PC/104

供电

DC 5V≤1.8A

看门狗

255级，1～255秒复位/重置

BIOS

AMI

GPIO

8-bit 输入/输出

尺寸

9 6mm ×9 0 m m

工作温度

-40~85℃

存储温度

-40~85℃，0%~95% RH，无凝结

支持WinCE5.0，WinCE6.0，DOS，Win2000，WinXP， Linux，QNX等操作系统

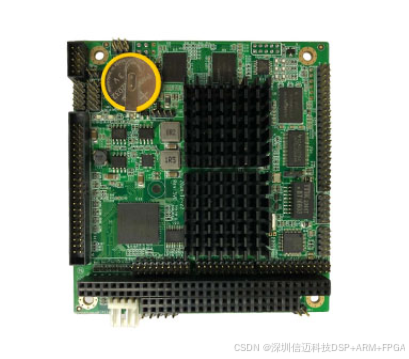

是一款基于RDC的PC/104嵌入式主板。RDC X86架构的CPU是一款性能高、稳定性强的处理器。RDC处理器使用内置独立显存的显卡，支持VGA、TTL和LVDS。EB-9446共有4个USB接口，其中一个能够支持DOS下热插拔，方便用户维护操作。

规格

产品类型

PC/104嵌入式主板

芯片组

SOC

CPU

RDC 3306 800MHz 处理器

RDC MX1000 1GHz 处理器

内存

板载 512MB DDRⅡ内存

显示

LVDS 18-bit，TTL，VGA。LVDS、VGA支持最大分辨率为1024×768

USB

4×USB 2.0(3L版本为2个），其中1个支持DOS下热插拔

串口

2×RS-232，2×RS-232/422/485

音频

标准音频输入/输出

以太网

1×10/100Mbps 2.0简牛座。3L版本增加2×10/100Mbps RTL8139DL-LF RJ45以太网

扩展

1×PC/104

供电

DC 5V≤1.2A

看门狗

255级，1～255秒复位/重置

BIOS

AMI

GPIO

16路可定制接口信号，如PWM输出或GPI/O

尺寸

9 6mm ×9 0 m m

工作温度

-20~70℃（EB-9446)

-40~85℃（EB-9446-3L)

存储温度

-40~85℃，10%~95% RH，无凝结

支持WinCE5.0，WinCE6.0，DOS，Win2000，WinXP， Linux，QNX等操作系统
