【国产NI替代】基于STM32+FPGA的8振动+4温度（16bits）数据采集板卡解决方案，支持全国产

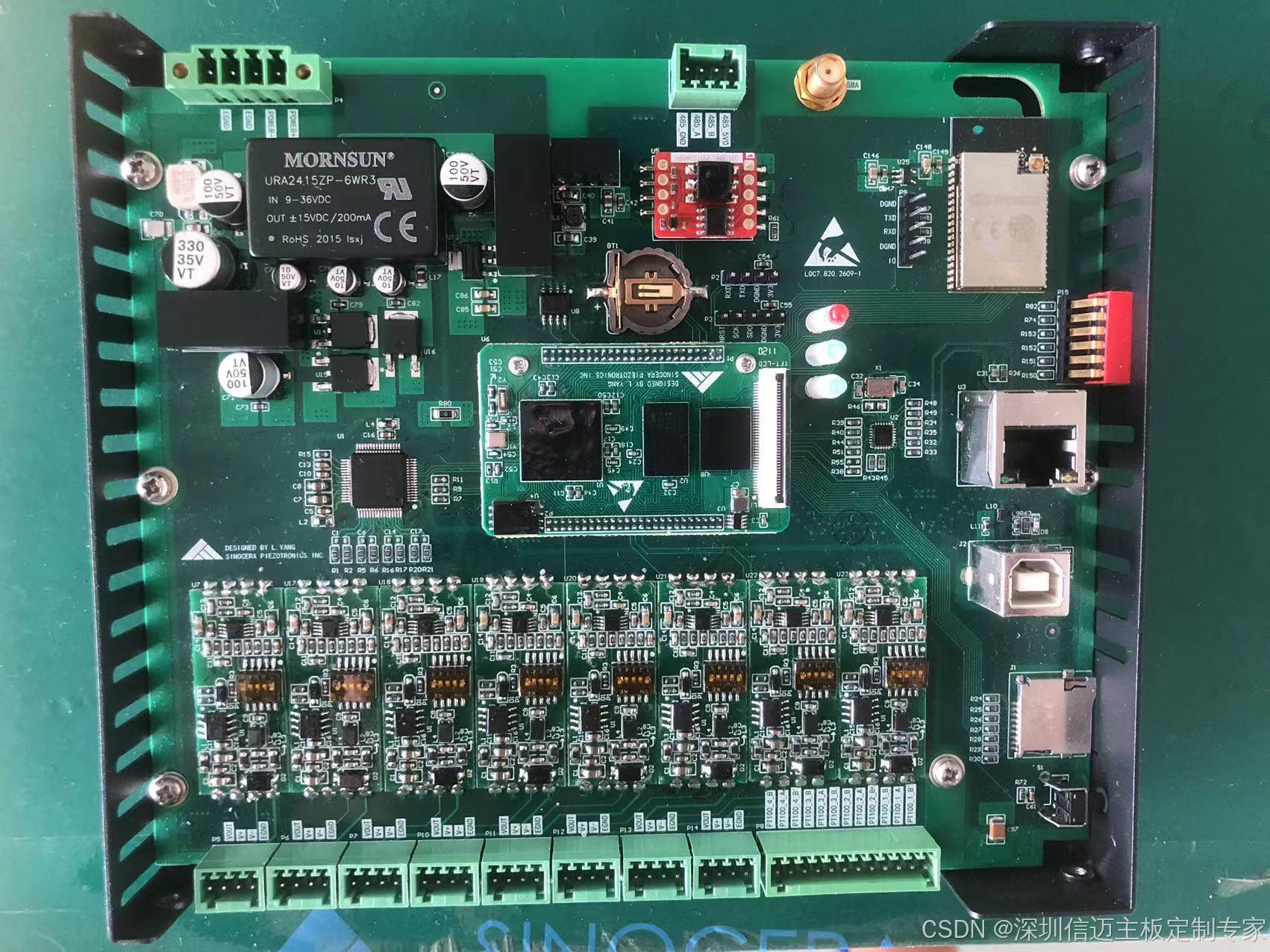

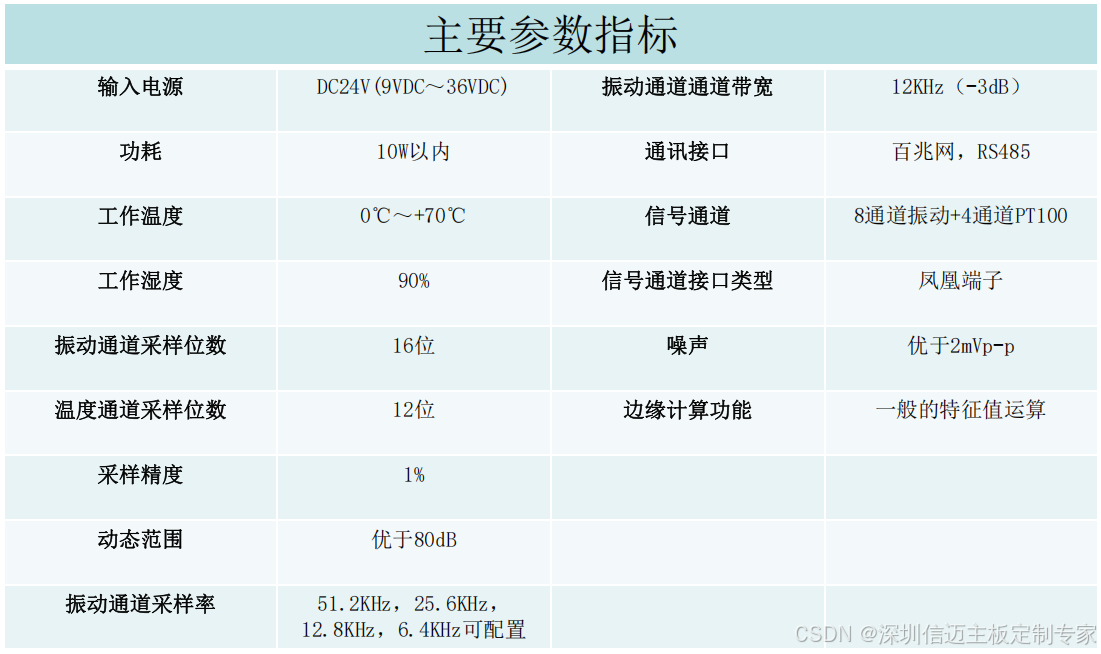

一、8振动+4温度（16bits）数据采集板卡解决方案

采用STM32H743做为主控芯片，针对工业现场

环境设计的12通道数据采集装置，采集器模

拟信号调理电路采用模块化设计，前通道模

块可配置，可扩展，其中前8通道兼容IEPE、

4-20mA、电压采集，后4通道兼容4-20mA、电

压、PT100/PT1000采集。

支持全国产版本和OEM定制。

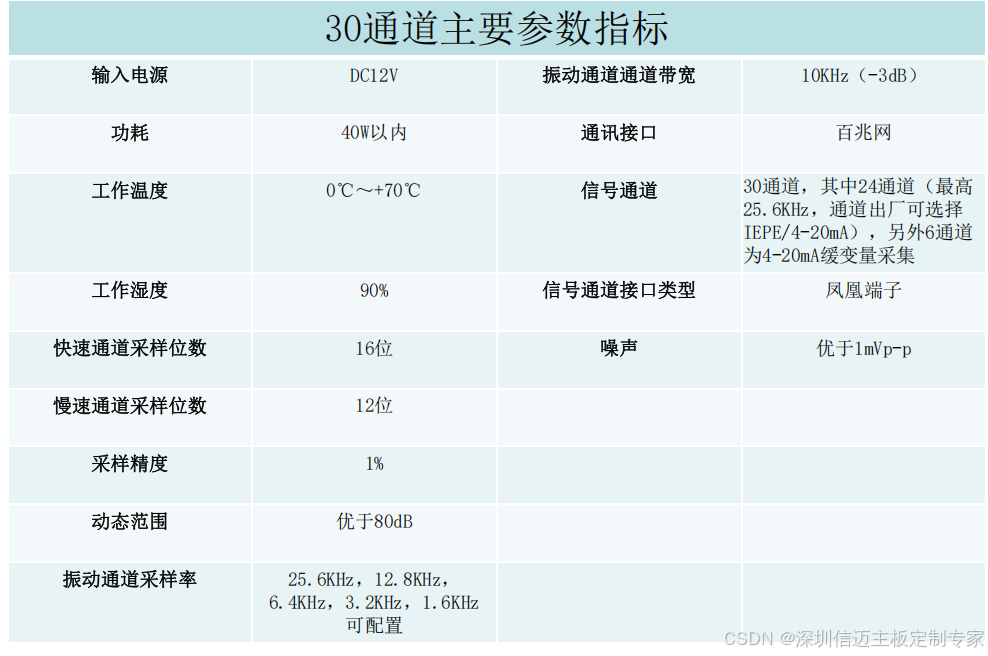

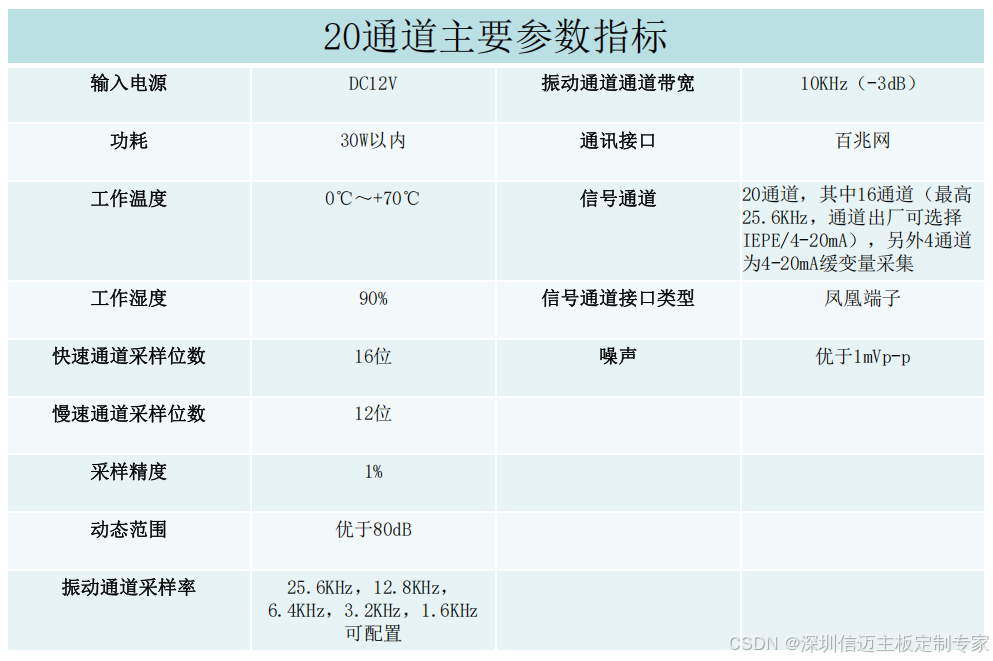

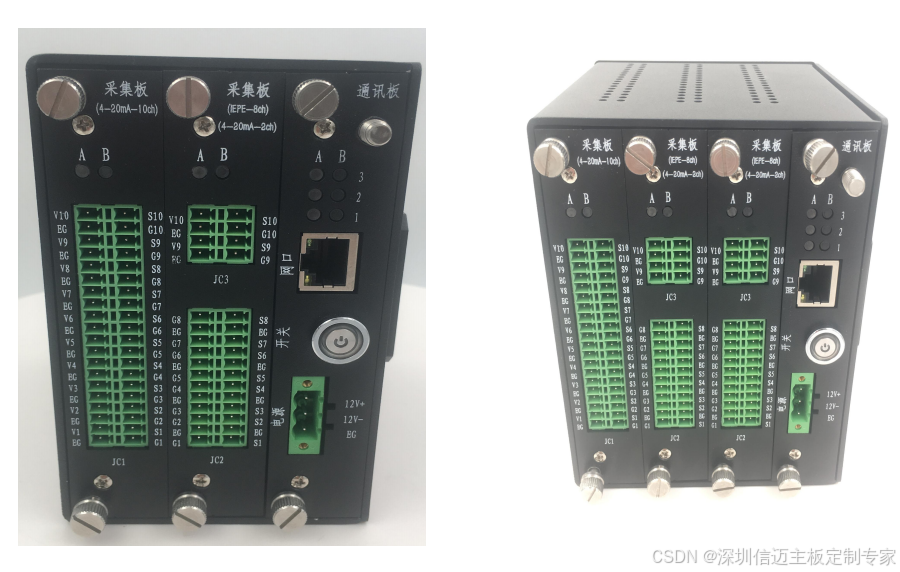

二、20（30）通道（16bits）终端采集板卡

采用STM32H743做为主控芯片，一共设计了20个通道（16个

快速通道，4个慢速通道）和30个通道（24个快速通道，6

个慢速通道）两款，主要应用在对采样率要求不高，但是

对体积和通道数要求比较高的应用场合。

采用的是板卡式的组合结构，板卡一共分为电流板卡和振

动板卡两种，电流板卡就是采集4-20mA的电流信号，振动

板卡就是采集常规2线制IEPE信号。
