【国产NI替代】基于ZYNQ7020的8振动/电压，低频，低噪声，高增益（24bits）终端采集板卡

8振动/电压，低频，低噪声，高增益（24bits）

终端采集板卡

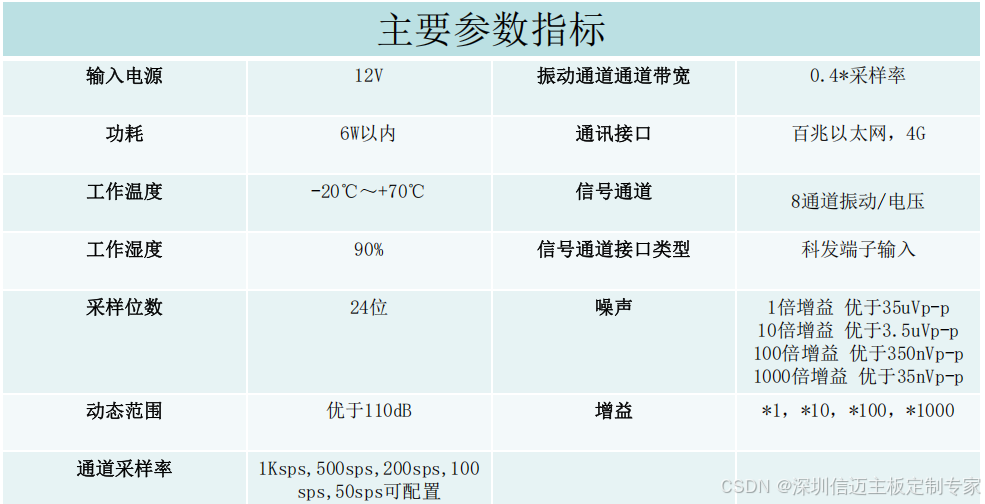

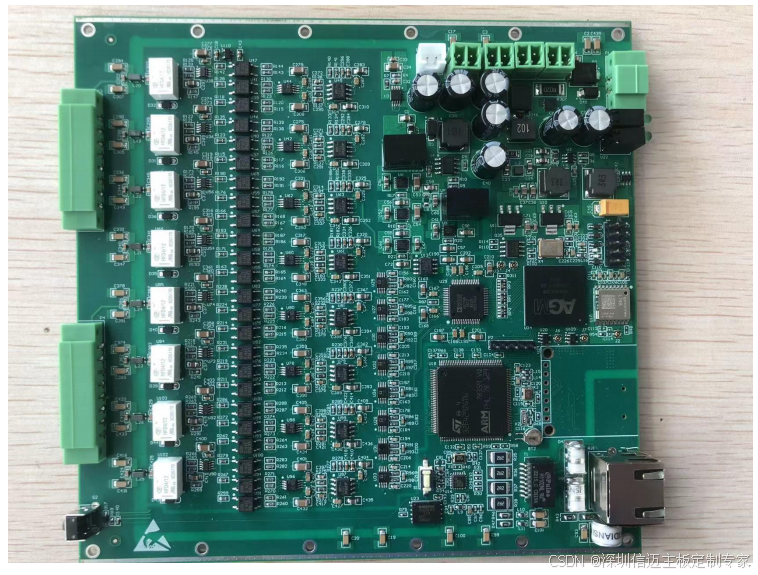

采用AG16KF256国产FPGA+stm32F429的硬件框

架，主要面向低频，低噪声的应用场景，最

高采样率为1Ksps，最低采样率为50sps，在

最高采样率，最高增益的条件下，噪声仅仅

为35nVp-p，非常适合低频小信号的采集。

（二）16振动/电压/电流+16温度（24bits）高精度终

端采集板卡

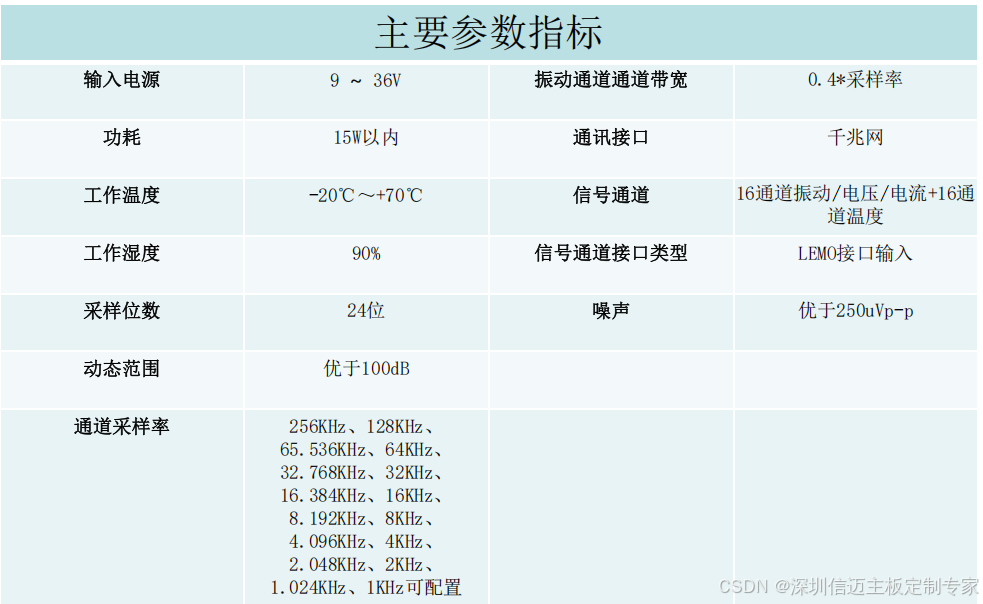

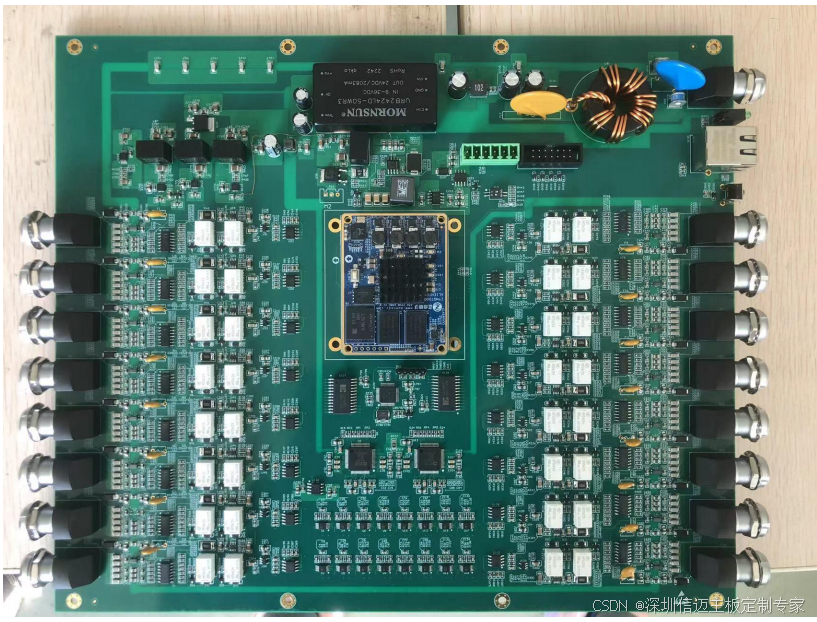

采用XILINX公司的ZYNQ7020做为主控芯片，

一块采集卡具备16个通道，每个通道均为7芯

LEMO接口，其中4芯为通用输入接口，板载继

电器切换可配置成对应的IEPE振动，电压，

电流三种模式，另外3芯为独立的PT100输入

接口，可以接入三线式PT100进行温度采集。

整体采集卡采用防浪涌，共模滤波，差模滤

波，隔离电源输入的方式，对EMC有较好的抑

制作用。
