产品设计初衷

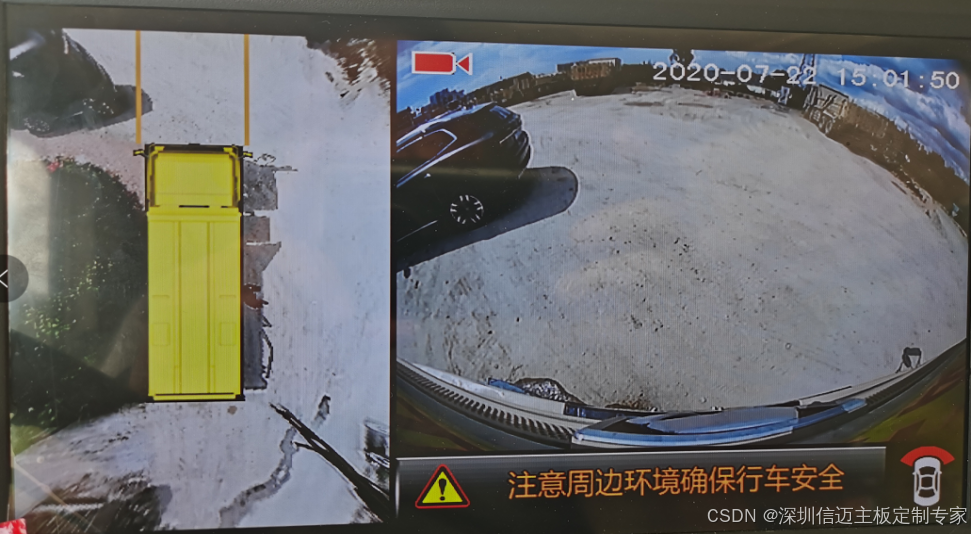

HS -P2-2D是一款针对大车盲区开发的360度全景影像

安全行车辅助系统，通过车身四周安装的超广角像机，经算法合成全景鸟瞰图，通过鸟瞰图，司机非常清楚的看清楚车辆四周情况，大大降低盲区引发的交通事故。

产品特性

1、专门针对货车、特种车辆开发的360度全景影像，自有的大车360拼接算法，小体积，高度集成化、宽温设计，工作温度可到-30~70度。

2、产品符合ISO-7637标准，符合车载电源规范，DC10-36V的宽电压设计，防反接设计，强化的TVS+ESD设计,主电源有法拉电容，保证非法断电的录像的可靠性。

3、产品支持多种视频输出，支持CVBS/VGA/AHD。

4、产品支持我们专为大车360全景影像系统开发的智能语音声控系统，可通过语音控制 360度全景影像，保证行车安全。

5、产品支持自有的算法，通过主机内的传感器，360度全景影像可以按应用场景实现自动的视角显示。

6、产品有两种存储设计，支持SD卡存储方式，小体积，低功耗，超级抗震。

7、产品支持电子后视镜产品模式，主机特有的双AHD输出功能，可以将360的画面同时显示在两块屏幕上，有针对电子后视设计的专用软件，支持车速检测，可以实现在设定的速度时，输出控制信号控制电子后视镜显示切换。

8、产品支持4路AHD720P像机功能，支持双AHD同时输出，一路给360主机，一路分给 DVR 主机。

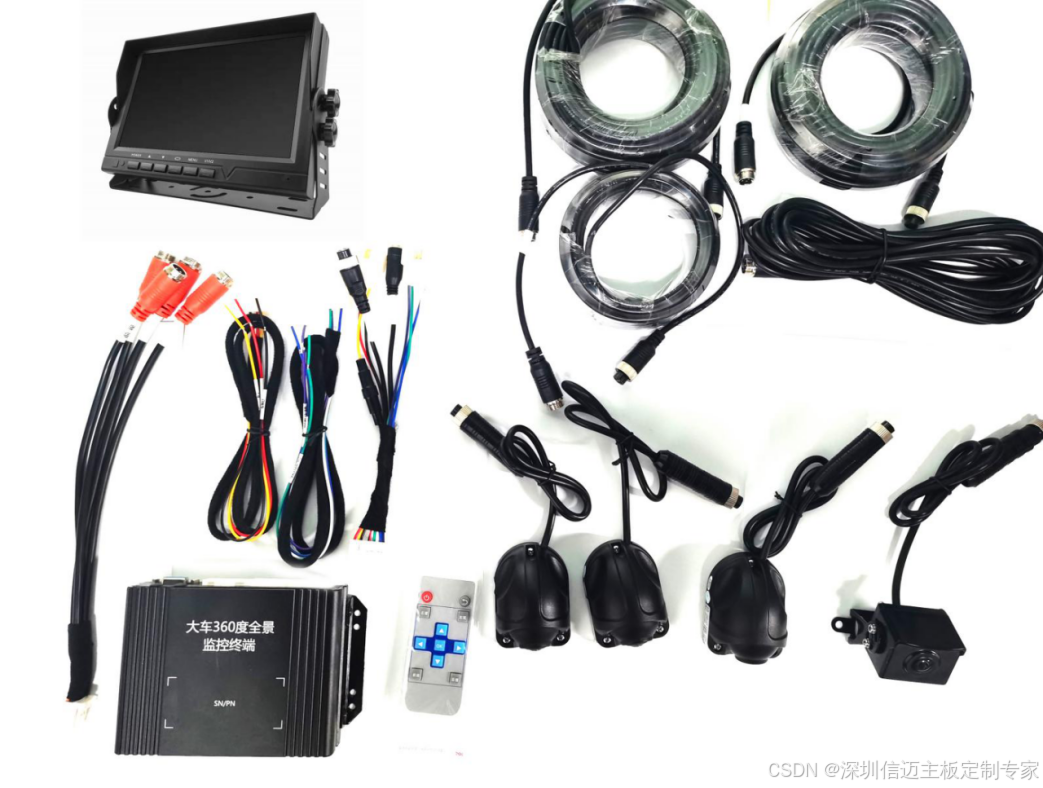

产品组成部分

图片展示的为全功能的产品配件图，实际出货有些功能是选配的，请以订单为准。

产品规格参数

规格参数

产品型号：

HS-P3-2D 720P

HS-P3-3D 1080P

电气参数

产品功耗

整机最大功耗10W，工作电压DC10-36V。

电源防护

有防浪涌功能，防反接功能，低电保护，短路过载保护。

视频输出接口

AHD视频输出

【选配】

支持,标准GX12-4P母头,双720P_25或30帧输出。

支持,标准GX12-4P母头,双720P或1080P 25或30帧输出。输出。

CVBS视频输出

支持，标准GX12-4P航空母头。

VGA视频输出

支持，标准DB15母头，内置DC12V稳压供电，串口通讯功能。

AHD视频输出

【选配】

支持，4路车载像机源像输出功能，标准GX12-4P母头接口，720P或1080P,由像机决定。

视频输入接口

AHD视频输入

4路720P_AHD像机输入，标准GX12-4P航空公头，DC12V稳压供电。

4路1080P_AHD像机输入，标准GX12-4P航空公头，DC12V稳压供电。

CAN通讯功能

功能与特性

高速CAN总线收发器，符合ISO11898标准，低功耗管理。

存储功能

MSATA_SSD存储

支持MINI PCIE的SSD存储。容量128G-2TB。

SD_CARD存储

标准SD_CARD存储功能，支持8-256G。

物理规格

产品尺寸

长*宽*高=100*130*29（单位：毫米）。

产品重量

主机重量：0.4KG；整机：2.9-4KG（重量区别在于线束长短）。

摄像头参数

像机电压

DC8-16V。

像机功耗

单个像机0.5-1W。

分辨率

AHD1280*720P。

AHD1920*1080P。

工作/存储温度

工作温度：零下30℃~+70℃；存储温度：零下40℃~+85℃。

视频帧率

采集帧率30 FPS/秒。

防水等级

IP68。

低照度

0.01 Lux。

振动/冲击

符合MIL-STD-810F, Method 516.5

录像参数

视频格式

H264

H265

录像分辨率

4路加一起1920*1080P。

文件容量

1.2GB/小时。

主机参数

IP防护等级

IP51。

工作温度

零下20~70℃。

存储温度

零下40~80℃。

振动/冲击

符合MIL-STD-810F, Method 516.5。

机身材料

机身，优质铝合金，表面氧化拉丝工艺。
