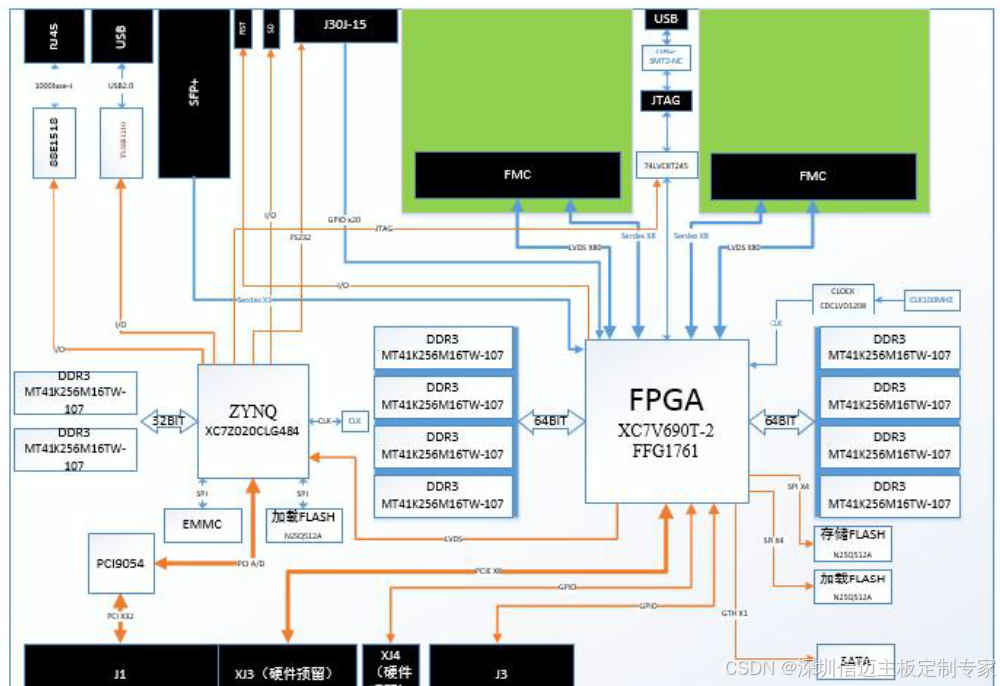

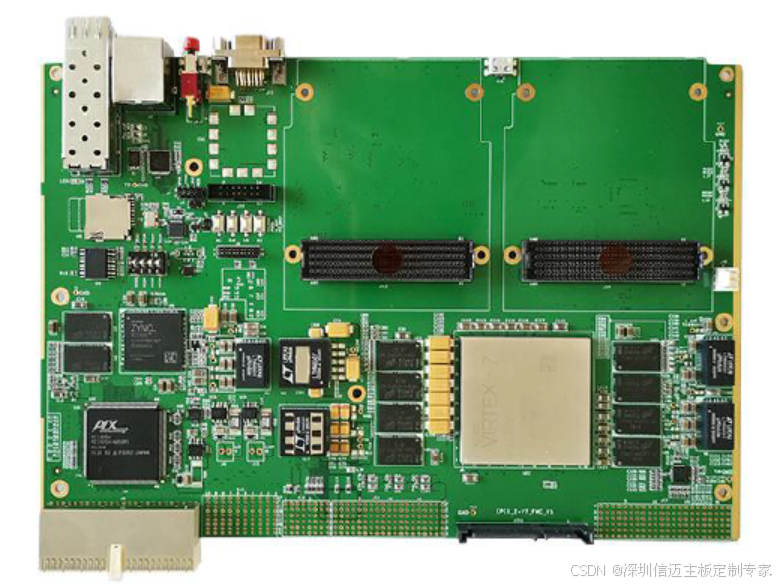

— 双主控芯片： XC7Z020 -CLG484和XC7VX690T-2FFG1761I；

—存储器：

-XC7VX690T搭配8片16bit 1600的DDR3 SDRAM（最大可支持4GB），最高带宽可达25.6GB/s；

-XC7Z020搭配2片16bit 1600的DDR3 SDRAM（最大可支持4GB），最高带宽可达6.4GB/s；

-支持SPI Flash加载程序；

-具有eMMC接口（也可以做为XC7Z020的IO扩展）；具有 SD 卡接口；

— 通信和网络

-支持UART口通信；

-支持网口通讯；

-支持从USB2.0 OTG；

— 配置：采用Micro USB接口进行JTAG程序下载

— 扩展连接器：2个FMC接口-HPC

— 160个单端或80个差分（34对LA、24对HA和22对HB）用户自定义引脚；

— 高速引脚：支持8个lane；

— VADJ支持1.2~3.3V可调；

— 支持IIC；

— 支持JTAG；

— 光纤接口-SFP+

— 控制&I/O

— 多个开关和按键；

— 多个LED指示灯；

— 散热：

— 支持12V风扇散热；

— 支持风冷散热（采用散热冷板）；

— 背板供电；

— 支持12V和5V外部供电；

— 工作温度范围：商业级070℃；工业级-40℃70℃。

— 物理特性大小：233.35mm x 160.00mm x 25.40mm

‌ZYNQ MPSoC异构计算优势‌
- 利用其四核Cortex-A53处理器运行QNX实时系统，处理列车控制、通信协议栈等复杂任务；双核Cortex-R5处理器实现硬实时响应，如紧急制动信号处理‌。
- FPGA逻辑单元（PL端）可定制化实现轨道交通专用接口（如MVB、CAN总线）或传感器数据预处理加速‌。
‌CPCI板卡模块化特性‌
- 支持热插拔设计，便于车载设备维护和功能扩展，例如通过CPCI背板快速部署冗余控制模块‌。
- 集成高速PCIe接口（Gen2/3），实现ZYNQ MPSoC与CPCI板卡间的低延迟数据传输（≤1μs），满足列车网络通信需求‌。
‌存储与启动冗余设计‌
- 采用QSPI+ eMMC双存储介质配置，QSPI存储引导程序实现毫秒级冷启动，eMMC存储运行日志与配置文件，支持故障快速恢复‌。
- 通过PS端DDR4内存（5GB）+PL端DDR4内存（4GB）分离式设计，分别保障系统运行与硬件加速的带宽需求‌。

‌QNX实时系统优化‌
- 利用QNX微内核架构（内存占用<2MB）实现确定性任务调度，确保信号灯控制、车门状态监测等关键任务响应时间≤10ms‌36。
- 支持IPC消息传递机制，实现PS端A53/R5核间数据同步与异常状态监测‌57。
‌驱动与中间件开发‌
- 基于V4L2框架开发CPCI板卡驱动，支持多通道视频采集（如车厢监控）与硬件编解码（H.265压缩比≥50:1）‌。
- 集成SDF密码接口库，通过PL端国密算法加速芯片实现车载通信数据加密（SM4吞吐量≥1Gbps）‌。

‌车载控制系统‌
- 运行列车自动防护（ATP）算法，通过CPCI扩展IO模块采集轨道电路信号，FPGA实现32通道ADC数据并行处理‌。
- QNX系统管理双冗余网络（以太网+MVB），实现故障切换时间<500ms‌。
‌轨旁监测设备‌
- 基于CPCI机箱构建分布式采集节点，ZYNQ MPSoC处理激光雷达点云（100万点/秒），检测轨道几何形变精度达±0.1mm‌。
