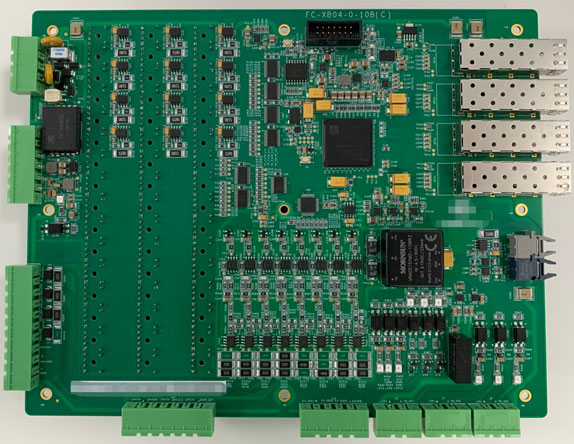

板卡简介：

本板为脉冲板，脉冲板主要执行CPU下达的指令，通过实现各种控制算法来调节PWM，然后输出光纤PWM信号来驱动变频器功率模块以达到控制电机的目的。

性能规格：

电源：DC5V；±15V

FPGA：XC7A100T-2FGG484I

存储：NORFLASH 256Mb

通信接口（背板侧）：RS485 x1；I2C x 1

通信接口（面板侧）：SFP(2.125G)x 2；SFP(2.125G)x 2

光收发器：24对

模拟电压采集：5路

模拟电流采集：3路

尺寸：160mm*233.5mm*1.6mm

重量：0.175kg

工作温度：-25℃~70℃

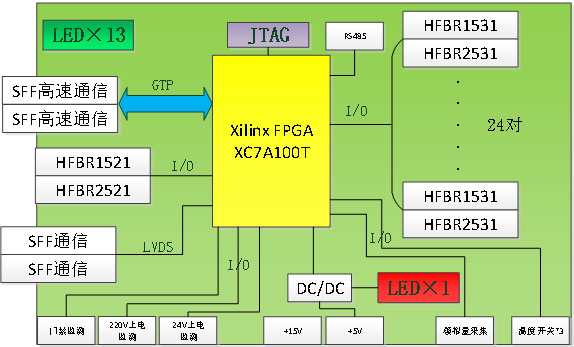

功能框图：
