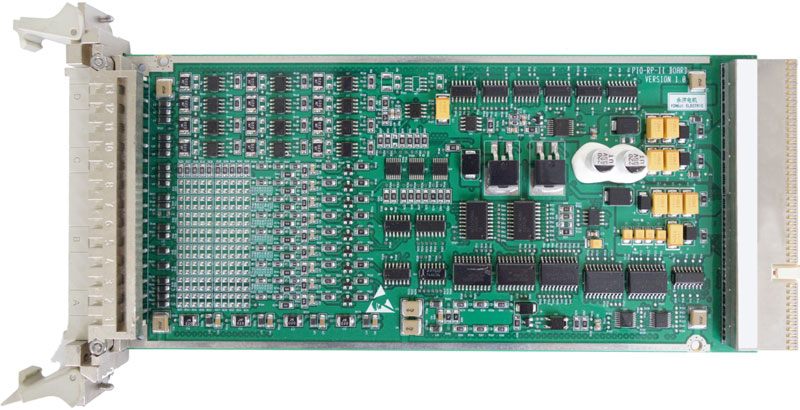

板卡简介：

本板为脉冲输入输出板（ PIO ），由纯硬件电路构成，在实际应用中用于驱动变频器功率模块。本板可将DSP传递过来的PWM信号进行放大输出，将PWM反馈信号进行缩小后传递给DSP进行闭环控制。

性能规格：

电源：DC5V，DC3.3V，DC±15V，DC±24V

PWM信号输出路数：8路

PWM信号反馈输入路数：8路

对外供电（DC15V）：4路

尺寸：220mm*100mm*1.6mm

重量：0.165kg

工作温度：-25℃~70℃

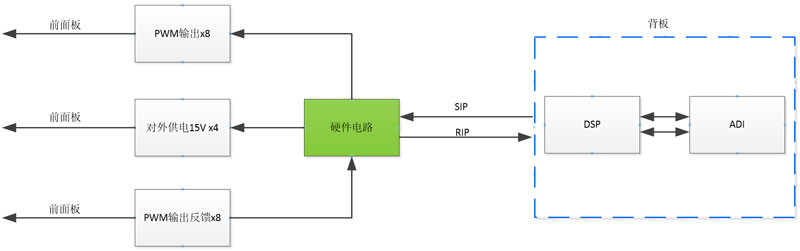

功能框图：
