基于CPLD电力/轨道交通3U机箱开关量输出板（DO）
#fpga开发#边缘计算#人工智能#大数据#嵌入式硬件
板卡简介：
本板为开关量输出板（DO），采用固态继电器用于电平输出或负载 驱动 ，典型输出高电平为DC110V，低电平为0V。
性能规格：
电源 ：DC5V，DC3.3V，DC±15V，DC±24V
自检功能：支持
MCU：MC9S08DZ60
通信接口 （背板侧）：CAN x2 ，I2C x 1
CPLD：EPM570T-144I3
输出路数：14路
最大输出电流：Imax = 8A
尺寸：220mm*100mm*1.6mm
重量：0.305kg
工作温度：-25℃~70℃

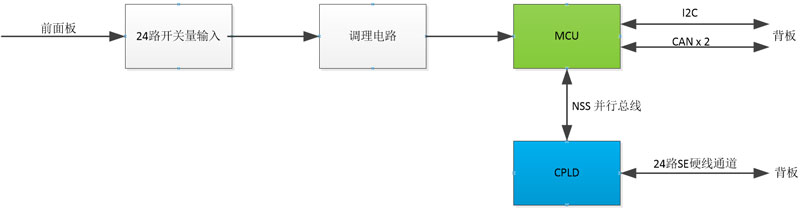

功能框图：
