基于CPLD+MCU的3U机箱数字量输入采集板DI，主要针对标准DC110V开关量信号进行采集处理
#arm开发#fpga开发#架构#人工智能#单片机

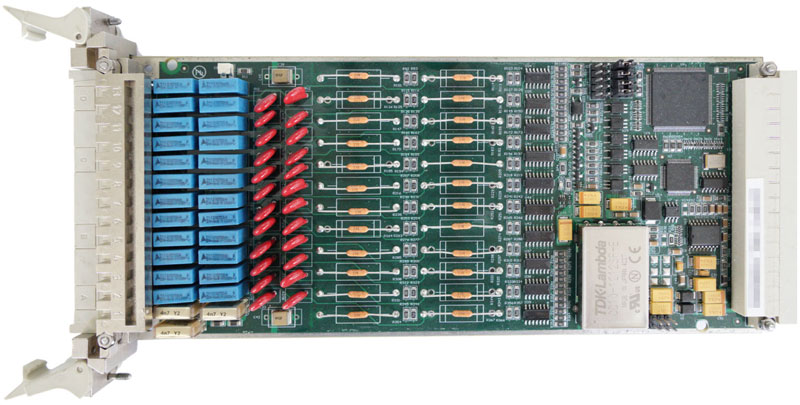

板卡简介：
本板为数字量输入采集板DI(3U)板卡，主要针对 标准 DC110V开关量信号进行采集处理。
性能规格：
电源 ：DC5V，DC3.3V，DC±15V，DC±24V
自检功能：支持
MCU：MC9S08DZ60
通信接口 （背板侧）：CAN x2 ，I2C x 1
CPLD：EPM570T-144I3
采样路数：16路，标称高电平为110V，低电平为0V
尺寸：220mm*100mm*1.6mm
重量：0.165kg
工作温度：-25℃~70℃

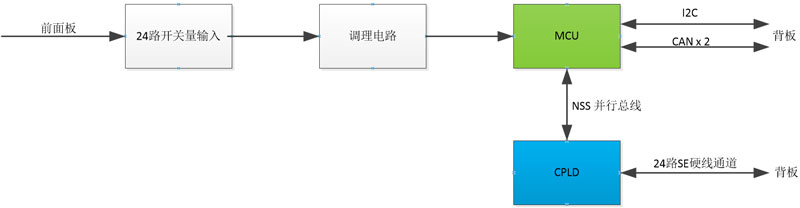

功能框图：
