基于龙芯3A5000处理器，全国产标准6U VPX板卡解决方案
1**，**产品功能

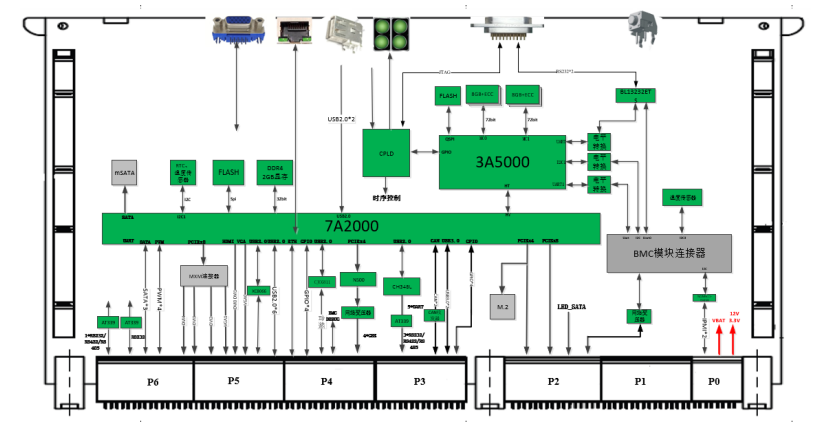

本产品为一款高可靠性的基于龙芯3A5000 处理器 以及 7A2000芯片组的标准6U VPX板卡，具有以太网、SATA、PCIE，以及显示等接口，产品功能框图如图1所示：
图1 系统框图
2，技术指标
序号
项目
指标
备注
1
板型
6U VPX
2
尺寸
233.5mm（长）*160mm（宽）*25.4mm（高）
3
CPU
龙芯LS3A5000
工业级，主频2.0GHz
4
桥片
龙芯LS7A2000
工业级
5
内存容量
16GB
6
独立显卡
1路MXM接口
景嘉微JH920显卡
7
集成显卡
龙芯LS7A2000
9
BMC
预留MCU实现BMC功能
模块形式
10
板载硬盘接口
1路mSATA,1路M.2连接器
其中M.2与背板PCIe X4复用，只能二选一
11
操作系统
麒麟系统
12
硬件看门狗
支持
13
前面板
千兆网络接口
1个
通用RJ45连接器，与背板网口5复用，默认从前面板出，可通过拨码开关切换至背板。
14
VGA接口
1个
通用VGA连接器，与背板VGA0复用，默认前面板出，可通过拨码开关切换至背板
15
USB2.0接口
2个
通用USB2.0连接器
16
CPU调试串口
1个
通过HJ30J-18ZKWP7引出。
调试串口与背板复用，可通过拨码开关选择，默认前面板出。
17
BMC调试串口
1个
18
FPGA JTAG烧录口
1个
19
指示灯
4个
系统状态、硬盘状态、电源状态、预留状态
20
复位按键
1个
1个系统复位按键
21
后IO
电源
DC12V
支持12V单电源供电
22
PCIEx8扩展接口信号
1路PCIEx8
23
PCIEx4扩展接口信号
1路PCIEx4
24
SATA信号
3路
25
千兆网络接口信号
5路
4路由网卡出，1路由桥片出，与前面板网口复用，通过拨码开关切换
26
USB3.0接口信号
2路USB3.0
兼容USB2.0
27
USB2.0接口信号
5路
28
RS232串口信号
1路
1路全功能RS232速率460800bps，桥片引出；
4路RS232/RS422/RS485，速率1Mbps，可通过拨码开关选择接口。
29
通用串口信号
4路
（RS232/RS422/RS485可选）
30
CPU调试串口
1路
与前面板复用，可通过拨码开关切换
31
BMC调试串口
1路
与前面板复用，可通过拨码开关切换
32
BMC IPMI信号
2路
33
BMC 网络信号
1路
百兆网口
34
PS/2接口信号
2路
鼠标键盘各1路
35
音频接口
1路
左右声道输出，以及麦克风输入
36
CAN接口信号
2路
输出5V电平
37
PWM接口信号
2路
38
GPIO信号
8路
39
LED信号
4路
SATA指示灯、BMC告警指示灯、主板电源指示灯、系统运行指示灯
40
硬盘销毁信号
1路
1个销毁信号，1个销毁指示灯信号
41
显示接口
集显3路
独显4路
集显：DVI0，DVI1，VGA0。其中VGA0与DVI0显示内容相同，为复制模式；
独显：VGA1，DVI2，DVI3，DVI4，其中DVI4信号串电阻默认不焊接。
42
功耗
≤80W(独立显卡)
≤50W(集成显卡)
43
工作温度
-40℃ ~ +65℃
44
存储温度
-40℃ ~ +70℃
3，VPX信号**定义**
定义原则：
- 遵循601标准；
- 在601标准基础上，使用空白引脚，增添经常使用到的接口信号；
- 对于不常用或者少用到的信号，在没有使用到的时候可以不接，在需要使用的时候，遵照信号定义设计。
3.1，P0连接器
表A1 低功耗逻辑运算刀片P0连接器管脚接口信号定义
Mod P0
RowG
Row F
Row E
Row D
Row C
Row B
Row A
