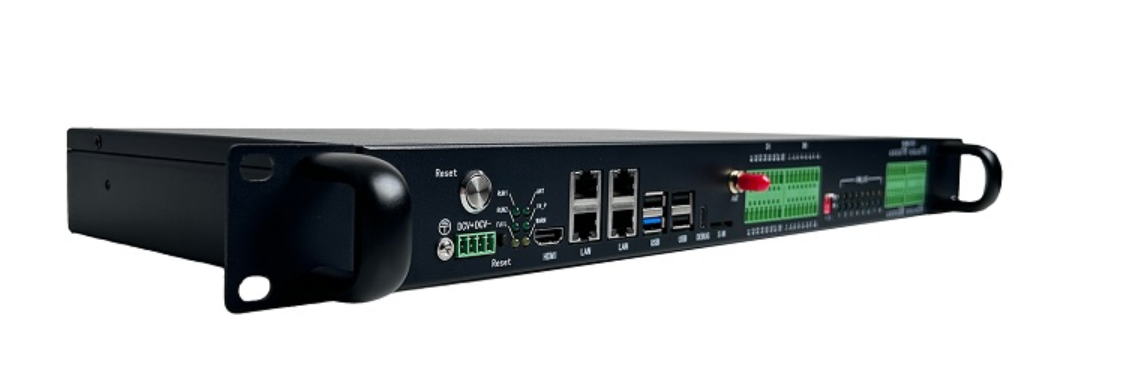

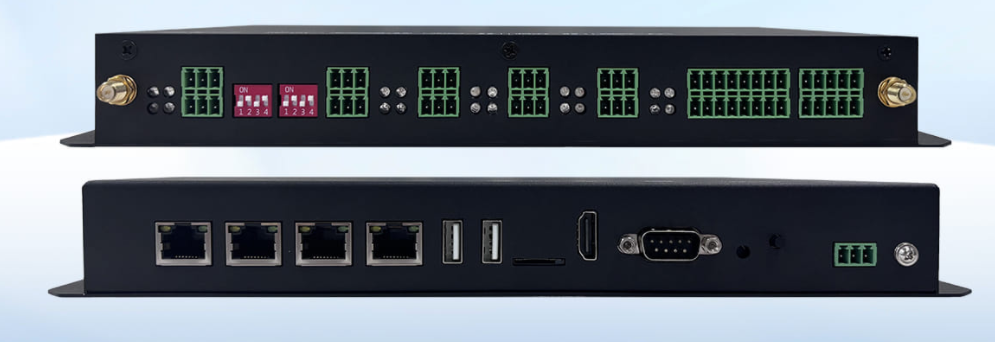

基于RK3568+FPGA的储能协调控制器解决方案

型号：RK3568

内存：板载4GB(MAX8GB)

NPU：Up to 1T

存储 ：EMMC：128GB（MAX128GB）

GPU：ARM G52 2EE

操作系统 ：Ubuntu20.04. Debian11.

1.2 工业级设计

• 宽温工作范围：-40℃~85℃（带主动散热）
• 电磁兼容：符合IEC 61000-4-2/4/5标准
• 防护等级：IP40金属外壳设计
• 电源输入：支持DC 9~36V宽压输入

二、数据采集与监控

2.1 多协议传感器接入

• 支持Modbus RTU/TCP、IEC104、CANopen等工业协议
• 提供8路模拟量输入（16位ADC，±10V量程）
• 集成数字量采集模块（支持光电隔离与去抖处理）

2.2 实时状态监测

• 实现微秒级数据采集
• 关键参数监测
• 光伏阵列IV曲线追踪
• 储能电池SOC/SOH估算
• 逆变器效率监测
• 环境参数（温湿度、辐照度）

三、预测性维护算法

3.1 数字孪生建模

• 基于LSTM神经网络构建设备健康状态模型
• 实现电池衰减趋势预测（误差<3%）
• 支持组件级故障定位（定位精度>95%）

3.2 预警机制

• 多级阈值设定（正常/预警/故障）
• 故障模式识别
• 组件阴影遮挡检测
• 汇流箱电弧故障预警
• 逆变器过温保护

四、能量管理策略

4.1 多时间尺度优化

• 日前计划：基于天气预报的发电预测
• 实时调度：毫秒级响应电网调度指令
• 自适应控制：动态调整充放电策略

4.2 算法实现

5.2 可视化平台

六、实际应用成效

6.1 效率提升

6.2 典型案例

• 模型预测控制（MPC）算法

• 粒子群优化（PSO）功率分配

• 鲁棒优化应对预测误差

• 五、系统部署方案

  5.1 网络架构

• 构建边缘计算节点（部署在光伏逆变器侧）

• 采用4G5G组网方案

• 支持云边协同架构

• 开发基于Grafana的监控界面

• 实现三维可视化（集成Three.js库）

• 提供设备全生命周期管理看板

• 发电量提升：通过MPPT优化提高8%-12%

• 运维成本降低：故障响应时间缩短60%

• 设备寿命延长：预测维护减少非计划停机35%

• 西北某20MW光伏电站项目

• 配置5MW/10MWh储能系统
