RK3568 1U机箱，支持电口光口B码对时，适用于电力、交通等

#人工智能#fpga开发#arm开发#服务器#运维

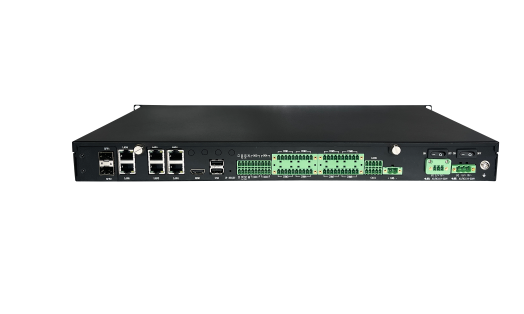

基于 RK3568 的1U机箱方案在电力、交通等领域具备高可靠性与多接口支持能力，核心特性如下：

🔧 一、硬件核心 配置

  • ‌处理器平台‌：搭载瑞芯微RK3568四核Cortex-A55处理器（主频1.8GHz-2.0GHz），集成Mali-G52 GPU与轻量级AI NPU（支持1TOPS算力），满足边缘计算需求13。
  • ‌存储配置‌：板载8GB LPDDR4X内存 + 64GB eMMC存储（可扩展至1TB SSD）13。

🔌 二、关键接口能力

  1. ‌网络通信‌
    • ‌电口‌：
      • 双千兆网口（10/100/1000M自适应）
      • 双百兆网口（10/100M自适应）13。
    • ‌光口扩展‌：通过MINI-PCIE/M.2接口扩展4G/5G模块，支持三网自动切换与eSIM卡冗余设计13。
  2. ‌时间同步‌：
    • 专用IRIG-B码接口，实现毫秒级高精度时间同步，适用于继电保护、电力录波器等场景12。
  3. ‌串行与控制接口‌：
    • 支持18路串口（含12路独立RS485+4路复用RS485/RS232），均带ESD隔离保护13。
    • 双CAN FD接口（1Mbps高速通信，带隔离保护）13。
    • 20路光耦隔离DI/DO，兼容开关量采集与控制13。

⚙️ 三、工业可靠性 设计

  • ‌电源方案‌：双冗余电源（100~240V AC输入），适应电力波动环境13。
  • ‌环境适应性‌：
    • 宽温运行（-40℃~+85℃）
    • 金属外壳/IP53防护等级，适用于恶劣工业环境13。
  • ‌通信冗余‌：支持双频WiFi（2.4GHz/5GHz）+蓝牙4.2，确保数据传输可靠性13。

🏗️ 四、典型 应用 场景

  • ‌电力自动化‌：作为通信管理机接入智能电表、FTU/DTU设备，实现数据采集与边缘计算；结合B码对时功能，保障变电站监控系统毫秒级协同13。
  • ‌交通控制‌：通过多网口与CAN FD接口连接交通信号设备、传感器，支持实时数据交互与边缘分析13。

以上方案综合了接口扩展性、时间同步精度及工业级可靠性，可满足电力、交通等高要求场景的部署需求。

硬件平台

处理器

-CPU: Rockchip RK3568, Quad-Core ARM Cortex-A55, up to 2.0GHz

-NPU: 1.0 TOPS

-GPU: Mali-G52

内存

4GB LPDDR4 （可扩展至8G）

存储

32GB eMMC 5.1（可扩展至64G）

接口类型

USB

2 x USB2.0 host, type-A

网口

2 x GbE port by RJ45 with YT8531C Controller WOL - LAN1/LAN2

2 x GbE port by RJ45 with YT6801 WOL - LAN3/LAN4

两种扩展方案可选：

①4 x 电口扩展板 (RJ45, w/LED, 10/100/1000M自适应)

②2 x 电口 (RJ45, w/LED, 10/100/1000M自适应)+2 x 100/1000Base光口

M.2

1 x M.2 B-Key 3042/3052 USB3.0，for 4G/5G

1 x M.2 M-Key 2242/2280 SATA，for Storage

MPCIE

1 x MPCIE (w/USB2.0), 支持WIFI/BT

SIM

1 x 1.8V/3V SIM/UIM卡

串口

8 x RS232/RS485, 凤凰端子接口, 9600~115200Kbps, 2KV光电隔离

1 x RS232/GPIO/电源, 2 x 4 Pin header, PH=2.54mm 母座 (COMx), 内部连接

1 x UART, TTL for Debug

DI/DO

4 x DI，干节点，2.5KV光电隔离

4 x DO，继电器输出，默认常开输出

CAN

2 x CAN 2.0 A/B

2 x CAN FD by MPCIE--可选

电源接口

2 x 220V AC/DC，凤凰端子，电源模块支持交直流冗余输入

交流：AC220V±20%

直流：DC110/220V±20%

支持远程重启

复位键

1 x 复位键，恢复远程端口IP

USB OTG

1 x USB OTG，用于系统烧录

LED

Power / RUN / LAN / COM / user define

B码对时

1 x TTL

Display

HDMI

1 x HDMI, Up to 4096 x 2304@60Hz

物理特性

结构

外框铁壳 (SECC)，铁件烤漆，烤漆黑色工艺，铝散热片，阳极原色

安装方式

Rack mount

尺寸

1U, 444(L) * 255(W) * 44mm(H)

工作温度

-20~60°C

储存温度

-40~70°C

相对湿度

5 to 95%@ 40˚C, non-condensing

认证

Meet CE/FCC Class A

系统

OS

Debain 10 Server
