基于RK3588S的无人机飞控主板，支持无线图传、吊舱等

基于RK3588S的无人机飞控主板在无线 图传 及吊舱支持方面具备以下核心技术优势：

一、硬件性能支撑

1. ‌八核处理器架构‌
   搭载4核Cortex-A76（最高2.4GHz）+4核Cortex-A55（最高1.8GHz），提供实时飞控计算能力，满足多任务协同处理需求46。
2. ‌6TOPS NPU算力‌
   集成专用AI加速模块，支持TensorFlow/PyTorch等框架，可直接运行目标识别、跟踪等吊舱视觉算法34。
3. ‌8K视频编解码能力‌
   支持H.265硬编码，实现高清视频流低功耗处理，为图传系统奠定基础45。

二、无线图传关键 技术

1. ‌超低延迟传输‌
   编解码延迟低至15ms，端到端传输延迟控制在30-60ms级，满足实时操控需求29。
2. ‌强抗带宽限制‌
   支持500Kbps~2Mbps窄带信道稳定传输1080P@60fps视频流，适应远距离通信场景29。
3. ‌多路视频融合‌
   可同时处理SDI/MIPI等多路视频源，通过带宽自适应技术保障画面流畅性27。

三、吊舱系统深度适配

1. ‌双光吊舱支持‌
   通过MIPI CSI接口接入可见光与红外传感器，实现多光谱数据融合处理13。
2. ‌智能识别跟踪‌
   集成目标检测（如YOLO系列）与bytetrack多目标跟踪算法，支持舰船/车辆等特定目标锁定13。
3. ‌抖动补偿技术‌
   内置图像稳定算法，有效抑制飞行抖动对吊舱画面的影响3。

四、扩展性与可靠性

1. ‌丰富接口设计‌
   • 3路PCIe 3.0/2.0：扩展4G/5G图传模块
   • 多路MIPI CSI：支持吊舱相机级联
   • USB3.1/SATA3：外接存储设备48。
2. ‌军工级稳定性‌
   通过-40℃~85℃工业温宽测试，10层PCB设计保障复杂电磁环境可靠性513。
3. ‌轻量化整合‌
   核心板尺寸仅45×50mm（厚1.1mm），适配空间受限的无人机平台56。

‌应用案例‌：某军用无人机搭载RK3588S主板，通过双光吊舱实现边海防区域15km外目标自动跟踪，图传延迟≤35ms，累计滞空时间超2小时37。

当前技术瓶颈主要在于高空复杂场景的目标识别 模型优化 及OSD信息叠加效率提升，相关厂商正通过样本增强与算法加速持续改进17。

瑞芯微 RK3588S  主芯片是一款通用型 SoC, 主 要 用 于 PC、 边缘计算设备、个人移动

互联网设备和其他数字多媒体应用。 RK3588S  成了四核 Cortex-A76 和四核 Cortex-A55,

以及单独的NEON  协处理器，支持8K 视频编解码。

详细参数

CPU

·八核64位大小核架构，4*Cortex-A76+4*Cortex-A55

GPU

·ARM Mali-G610 MC4

·OpenGL ES 1.1/2.0/3.1/3.2

· 内嵌高性能2D图像加速模块

显示

· 多显，支持HDMI2.0/MIPI/LVDS/EDP

多媒体

·支持H.265/H.264/AV1/VP9/AVS2视频解码，最高8K60FPS

·支持H.264/H.265视频编码，最高8K30FPS

NPU

· 6TOPS算力

·支持int4/int8/int16/FP16/BF16/TF32

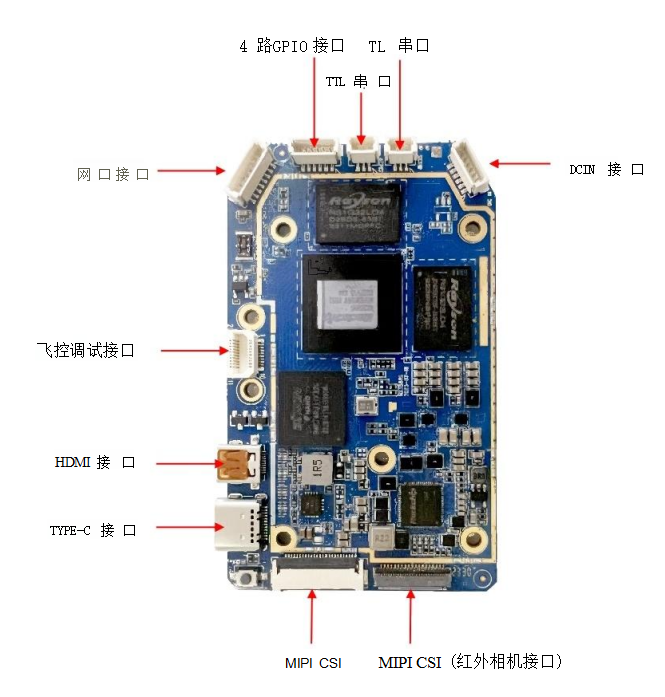

基于瑞芯微 RK3588S 高性能处理器的核心板，核心板具备超强的运算性 能、2D/3D  图形处理和全高清视频编解码能力。支持 HDMI、MIPI CSI、GPIO、TTL 等接 口 。

主板多处采用1.25/2.0mm  间距线对板连接器，紧凑的尺寸设计不仅丰富了接口，同 时大大节约了空间。电源采用9-15VDC 宽电压供电，低能耗，既省电又安全。
