能协调控制器的硬件与软件组成及解决方案

储能 协调控制器的硬件与 软件 组成如下：

---

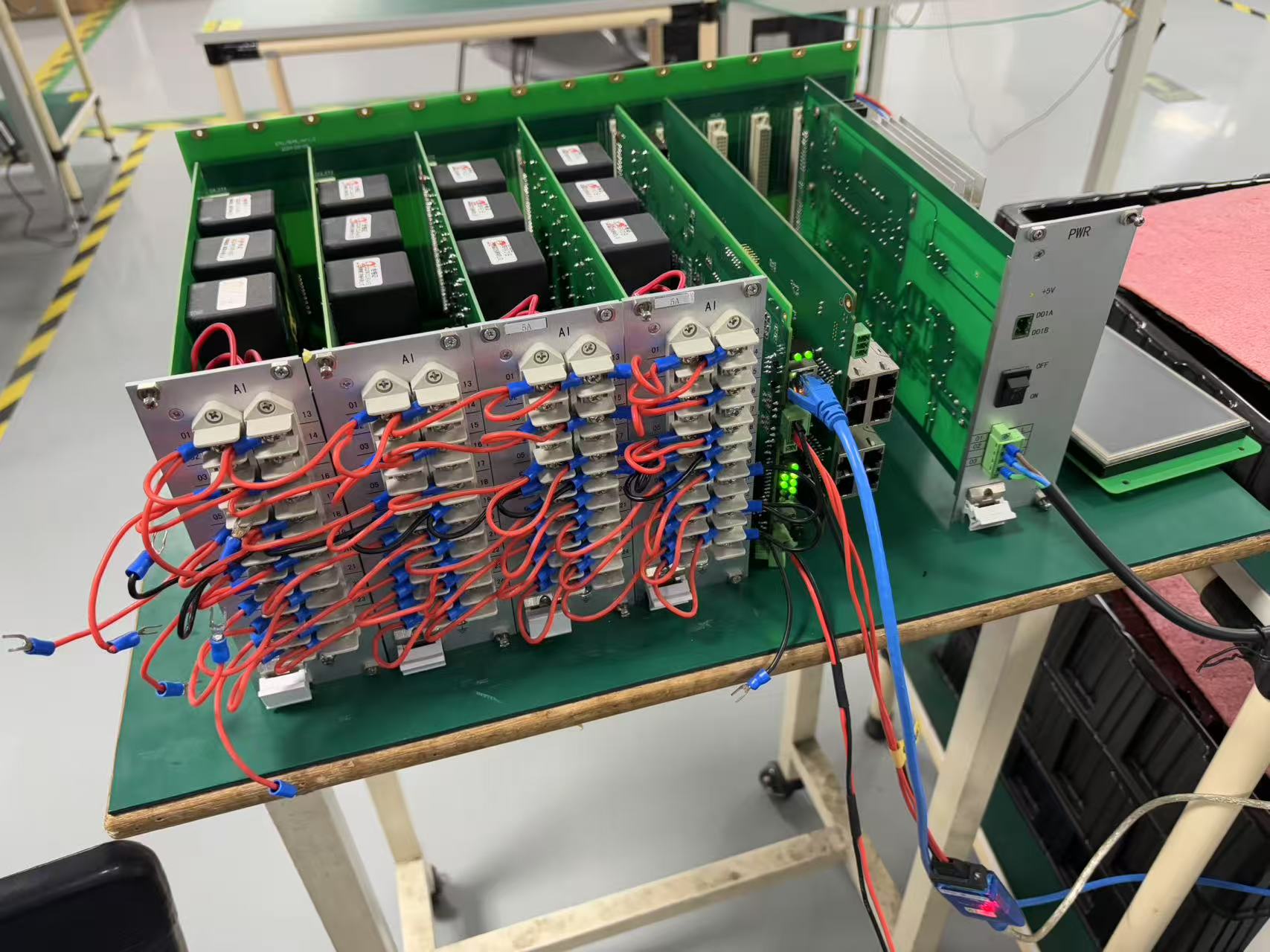

一、硬件组成

1. ‌核心处理器单元‌

   • ‌多核异构架构‌：采用ARM（策略计算）+ FPGA（实时信号处理）+ DSP/ADC（高精度采样）组合，支持毫秒级响应与并行计算‌12。
   • ‌国产化方案‌：支持全国产芯片（如ARM Cortex-A55多核处理器），保障供应链安全‌12。

1. ‌数据采集模块‌

   • ‌高精度采样电路‌：16位AD采集芯片（采样速率≥1MSPS），电压/电流测量误差<0.5%，支持24路交流量与16路直流量采集‌12。
   • ‌隔离防护设计‌：关键信号通道采用光耦隔离（抗干扰能力达4kV共模/2kV差模），保障强电磁环境可靠性‌12。

2. ‌通信与扩展接口‌

   • ‌冗余通信接口‌：双千兆网口、多路RS485/CAN总线，支持Modbus、EtherCAT、IEC 61850（含GOOSE）等协议‌12。
   • ‌低延迟传输‌：集成TSN（时间敏感网络）技术，端到端通信延迟<10ms‌1。

3. ‌保护与电源单元‌

   • ‌电源适配‌：宽压输入（43~160VDC），双路输出（5V/24V）及过流/过压保护机制‌24。
   • ‌故障录波模块‌：内置录波功能，记录异常事件数据（≥256条）‌3。

---

二、软件组成

1. ‌分层控制策略‌

   ‌层级‌

   ‌功能‌

   ‌技术实现‌

   ‌底层执行‌

   充放电控制、逆变器开关等基础操作

   实时操作系统（如Linux/国产麒麟系统）驱动硬件事务‌23

   ‌中层协调‌

   多设备功率分配、响应电网调度指令

   模型预测控制（MPC）算法，分钟级策略调整‌12

   ‌上层决策‌

   基于天气/负荷预测生成长期调度计划

   深度学习优化算法，支持削峰填谷、调频调压‌15

2. ‌通信与协议栈‌

   • ‌多协议转换引擎‌：内置协议栈支持Modbus转MQTT、EtherCAT转OPC UA，适配传统设备与云平台互联‌1。
   • ‌安全校验机制‌：双冗余校验（CRC+奇偶校验），数据误码率<10⁻⁹‌1。

3. ‌智能化功能模块‌

   • ‌图形化组态工具‌：支持接口信号、控制逻辑、告警规则的可视化编程，实现功能灵活定制‌23。
   • ‌**健康管理（SOH）**‌：电池寿命衰减预测与维护预警‌26。
   • ‌故障录波分析‌：记录电网异常事件，辅助定位故障源‌3。

---

三、软硬件协同特性

• ‌实时性保障‌：FPGA处理高频采样信号（≤10ms周期），ARM执行策略计算，满足电网调频/调压的快速响应需求‌15。
• ‌可靠性设计‌：无风扇宽温结构（-40℃~+70℃），IP67防护等级，适应户外严苛环境‌35。
• ‌扩展能力‌：模块化硬件接口支持128台PCS通信管理，软件支持300+ TCP/IP并发连接‌3。

注：硬件配置随应用场景调整（如微电网控制器采用紧凑型设计），软件算法需持续优化泛化能力以适应多能源协同场景‌57。
