基于RK3576+FPGA的 无人机飞控 系统设计
该方案采用瑞芯微RK3576处理器与FPGA协同架构，结合异构计算与实时 控制 技术，满足无人机高动态响应、多传感器融合及AI视觉处理需求。以下是核心设计要点：

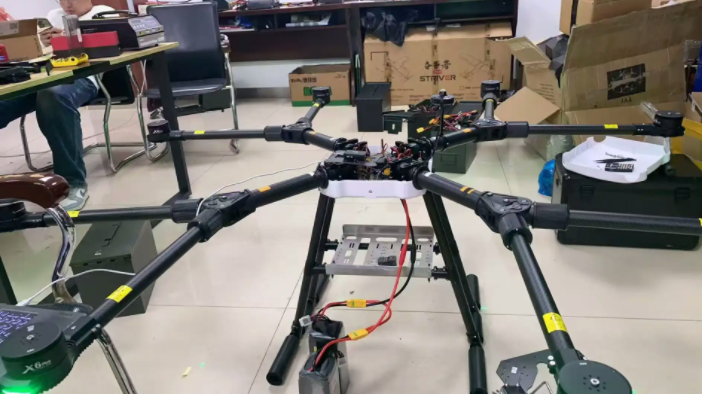

1. 硬件架构设计
-
异构计算核心
- RK3576：四核Cortex-A72（2.3GHz）运行路径规划算法（如A*、RRT*），四核Cortex-A53（2.2GHz）处理IMU/GPS/视觉多传感器融合（采样率1kHz）12。
- FPGA扩展：通过PCIe x4或FlexBus接口连接FPGA（如安路高云或紫光系列），实现LiDAR点云滤波、编码器信号解码等硬件加速任务（数据交换速率280MB/s）13。
-

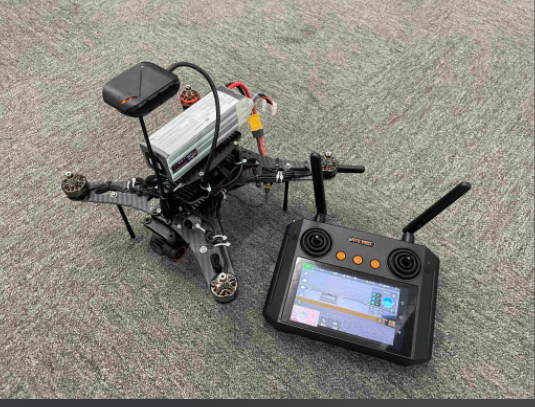

多模态感知接口
- 视觉与定位：双MIPI CSI-2接口支持4K@60fps双目视觉避障，集成RTK GPS（UBLOX ZED-F9P）与IMU（MPU-6050），室内外定位精度分别达±2cm和±5cm5。
- 通信链路：5G（移远RM500Q）与WiFi 6E双冗余设计，支持MAVLink 2.0协议，抗丢包率提升80%25。
-
实时控制模块
- Cortex-M0硬实时核：实现μs级PID控制环（周期20μs），直接驱动无刷电调与舵机12。
- FPGA加速：部署硬件PID控制环与脉冲信号生成，响应周期≤50μs37。
2. 软件协议栈实现
-
实时操作系统
-
采用Linux 6.1内核+RT-Preempt补丁或翼辉SylixOS（ASIL-D级），任务调度抖动<10μs，支持Xenomai实时域12。
-
示例代码（FPGA-PID控制线程）：
cCopy Code
RT_TASK motor_ctrl_task; void motor_control(void *arg) { while (1) { read_sensor_data(&imu_data); pid_calculate(&ctrl_output); pwm_set_duty(ESC_CH1, ctrl_output); rt_task_wait_period(); // 硬实时周期20μs } }
-
-
飞控算法优化
- 视觉SLAM：NPU（6TOPS算力）加速ORB-SLAM3算法，建图更新频率30Hz5。
- 动态避障：融合LiDAR与视觉数据，支持8方向障碍物识别（最小检测距离0.5m）15。
3. 国产化与可靠性设计
- 国产芯片替代：RK3576+FPGA（如复旦微JFM7K325T）实现100%国产化，符合军工自主可控要求26。
- 环境适应性：-40℃~85℃宽温运行，通过MIL-STD-810G振动测试，抗50g机械冲击12。
4. 性能对比与优势
维度
RK3576+FPGA方案
**传统x86方案（如J1900）**
实时控制
硬实时环周期20μs
软件PID延迟>200μs
算力密度
异构八核+6TOPS NPU
四核x86无AI单元
通信可靠性
双CAN-FD+5G冗余链路
USB转接CAN总线故障率高
国产化程度
全国产芯片+操作系统
x86架构存在出口管制风险
该方案在实时性、 算力 及国产化方面显著优于传统方案，适用于军用/工业级无人机场景
