信迈AM5728 DSP+ARM高性能图像处理核心板功能介

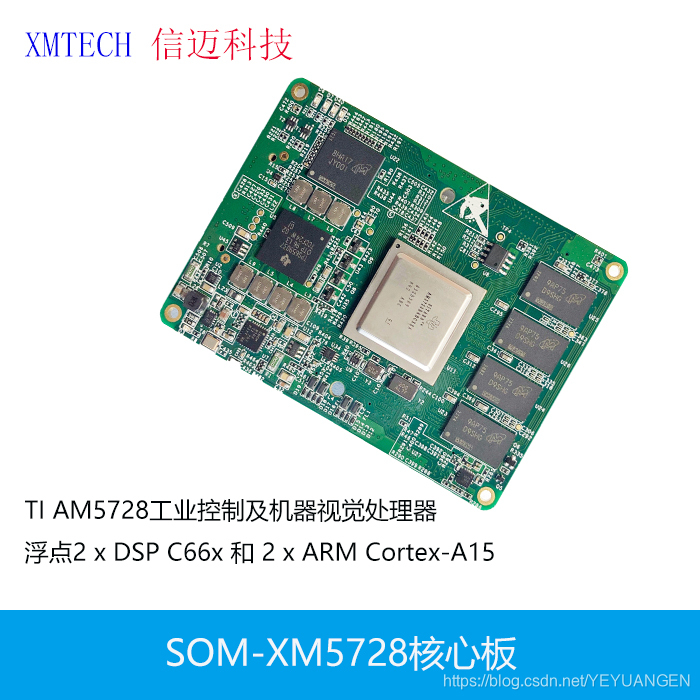

1. 核心板简介
➢ SOM-XM5728 是信迈科技基于 TI AM5728 处理器的工业级核心板，采用沉金无铅、十层板、工业级设计，可应用于运动控制系统、机器视觉处理系统、图像识别系统、音频分析系统、视频分析系统，高端测量仪器等行业应用。
- 客户可基于不同的应用，采用不同的 CPU、内存、外存配置。核心板支持基于 TI AM5728处理器，内置两个 ARM Cortex-A15 处理器，和两个浮点 DSP C66x™ Floating-Point VLIW DSP@750MHz、同时支持多种工业协议的 PRU-ICSS。内存支持工业级 1GB-4GB DDR3，外存则支持工业级 4GB-16GB eMMC，扩展非常方便。
- SOM-XM5728 核心板支持 EtherCAT，EtherNet/IP、PROFIBUS等多种工业通信协议，产品可轻松实现各总线控制和工业组网；通过双 C66x DSP 实现更复杂的，更高精度的运动控制插补算法；并可通过 GPMC 总线连接 FPGA 的方案，实现更多的工业控制与图像处理功能。
- SOM-XM5728核心板通过 8x McASP 和双 C66x DSP，可实现 16 路或 32 路高端应用的音频处理分析算法，可实现声源定位、回音消除等各种音频分析处理场景应用。
- 视频编解码能力强大，支持 1 路 1080P60 或 2 路 720P60 或 4 路 720P30 视频硬件编解码，支持 H.265 视频软解码；在视频处理上，利用双 C66x DSP 的强大功能，可实现复杂的图像识别、视频分析及识别、各种数据实时分析处理、以及其他高端 AI 应用场合等。
- 高性能 GPU，双核 SGX544 3D 加速器和 GC320 2D 图形加速引擎，支持 OpenGL ES2.0；
- SOM-XM5728软件 SDK 开发包，提供 Linux4.14.67 系统、DSP RTOS 系统，支持 OpenCL、OpenMP、SysLink IPC 多核开发，提供 ARM 与 DSP 多核间通信方法与案例，让高速信号处理、音视频数据分析等开发难度大大降低。
- 体积小，大小仅 86mm*60.5mm；

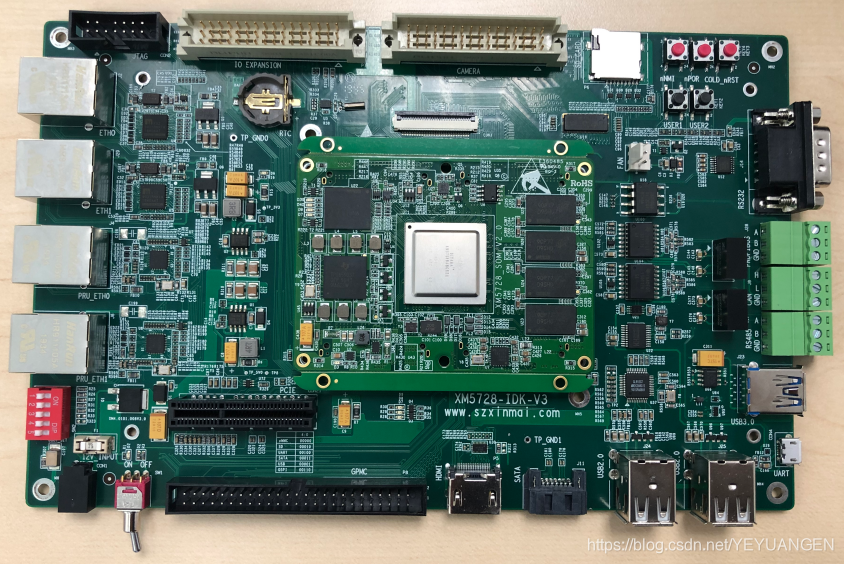

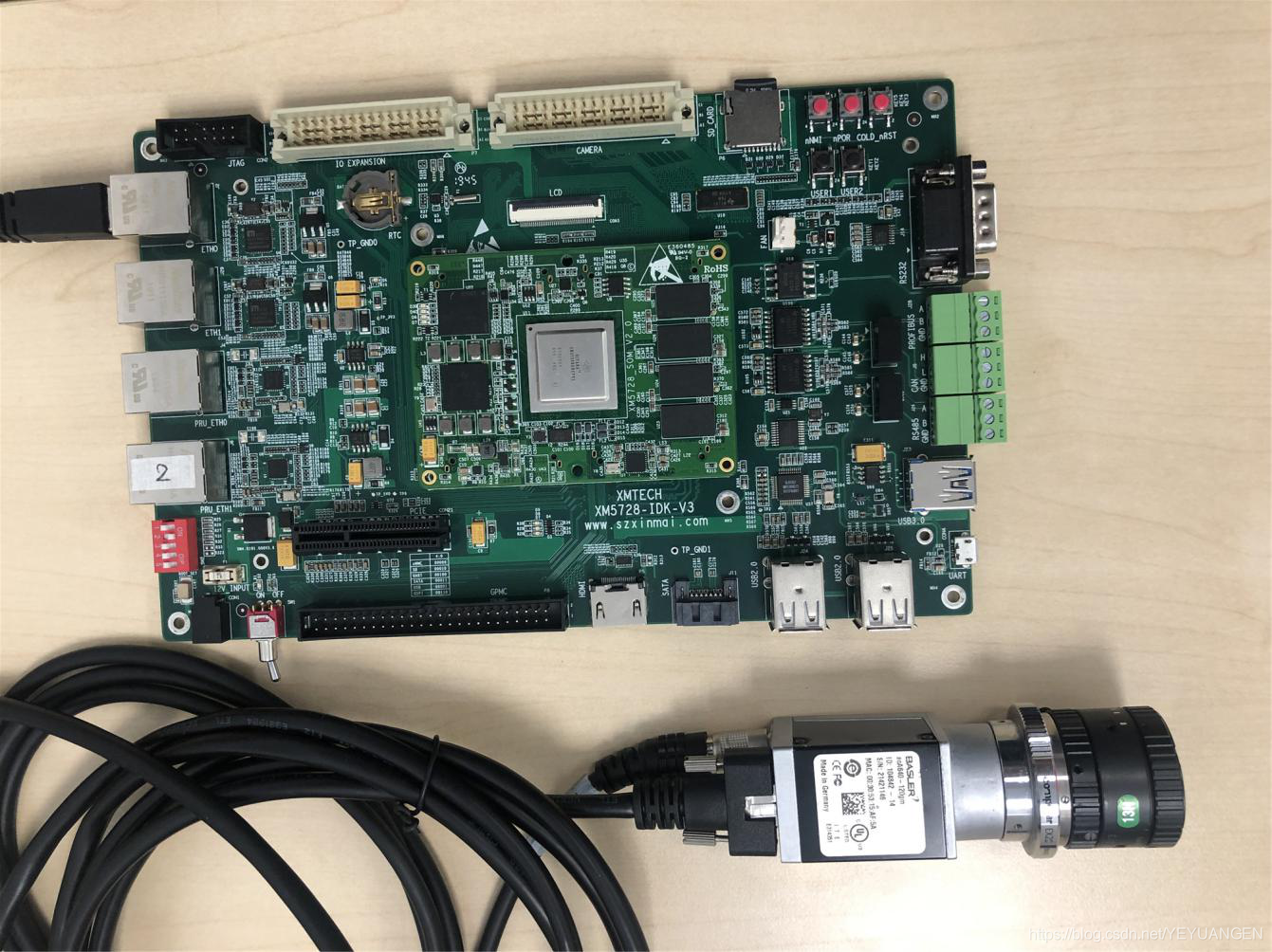

评估板：
2 AM572x 处理器规格
处理器
AM5728
AM5726
ARM
2x Cortex-A15@1.5GHz
2x Cortex-A15@1.5GHz
DSP
2x C66x@750MHz
2x C66x@750MHz
图像加速器
2x 3D and 1x 2D
N/A
显示输出最高分辨率
1080p@60fps
N/A
显示输出接口
3x LCD and 1x HDMI 1.4a
N/A
3. 主要特点
➢ 同时具有 2x Cortex-A15@1.5GHz、2x C66x DSP@750MHz、2x Cortex-M4、2x PRU
➢ 采用工业级精密BTB 连接器进行连接，保证信号完整性，安装拆卸方便稳定可靠
➢ 最大支持 6 路视频输入，3路视频输出
➢ 最大支持 8 路 McASP
➢ 最大支持 2 路 CAN 接口
➢ 最大支持 10 路 UART
➢ 最大支持 3 路 LCD
➢ 最大支持 4 路 SPI
➢ 最大支持 3 路 MMC
➢ 最大支持 5 路 I2C
➢ 最大支持 2 路千兆网口
➢ 支持 1 路 SATA-2 接口
➢ 支持 1 路 USB 3.0
➢ 支持 2路 USB 2.0
➢ 支持 1 路 HDMI
➢ 支持 1 路 PCIe 3.0, 支持 1*2-lanes 或 2*1-lane 两种模式
➢ 支持 Linux 4.14.67、DSP RTOS 系统，支持实时 RT-Linux 系统
➢ 工作温度范围：-40℃~85℃（工业级）
4. 应用领域
➢ 本核心板应用广泛，主要包括工业运动控制系统、机器视觉处理系统、音频分析系统、高清图像识别系统、视频分析处理系统、医疗图像处理、电力自动化、高端测量仪器、EtherCAT 主/从控制器等应用领域。
核心板规格

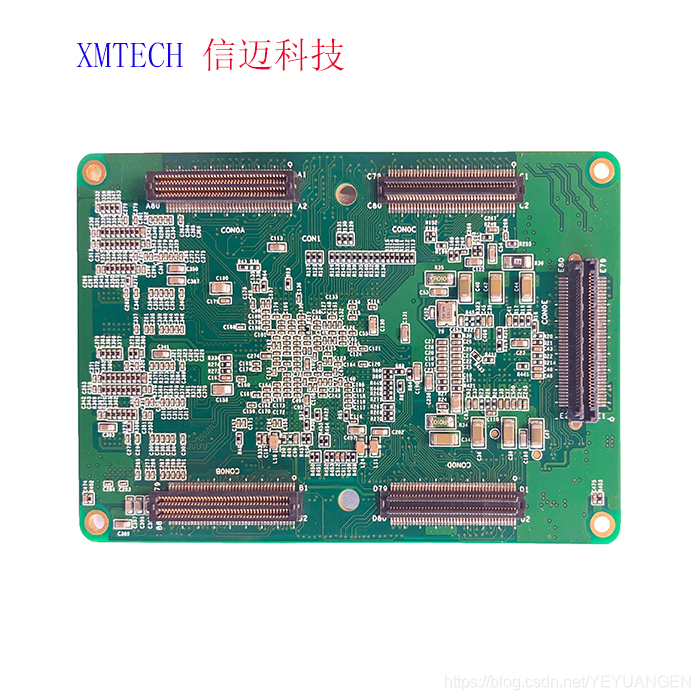

1. 核心板结构

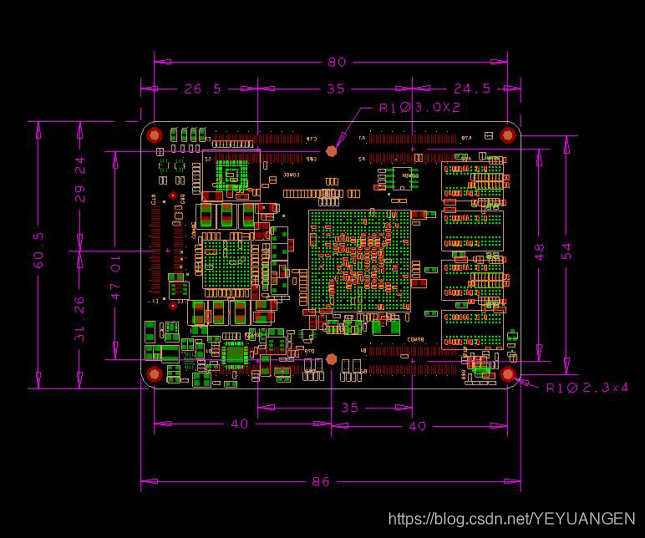

机械尺寸图
结构参数
连接器
BTB 连接器
尺寸
86MM*60.5MM*6MM
引脚间距
0.5MM
引脚数量
400（80+80+80+80+80）
核心板和底板间合高
5MM
安装孔数量
6个
硬件规格参数
项目
类型
型号参数
说明
核心配置
CPU
TI AM572x
ARM Cortex-A15 CPU@1.5GHz ，集成C66x DSP@750MHZ, 集成 SGX544 3D GPU
片上缓存
L2 Cache
ARM Cortex-A15：1Mbyte
C66x：288KB
On-Chip Memory
2.5 MByte
内存
DDR3
1GB/2GB/4GB
eMMC
4 -16GB eMMC
电源管理
TPS6590377ZWSR
总共有15路输出，有输出短路和过载保护，有过温警告和关断保护，有过压和欠压保护，可通过 I2C 接口控制
连接器
5 x 80 pin B2B 连接器
包含一个高速连接器。引脚间距 0.5MM，共 400PIN
引脚功能
显示输出
3 x LCD
支持 24bit、16bit、8bit，与其他接口复用
1 x HDMI
支持 HDMI 1.4a
Video
6 x Video Input Ports
3 x Video Input Ports
最大支持 6 路视频输入，3路视频输出
以太网
2 x Ethernet
支持 MII、RMII、RGMII，与其他接口复用
PRU
2 x PRU-ICSS
支持PRU-ICSS
串口
10 x UART
3.3V TTL 电平，UART3 为调试串口，10路均支持硬流控和软流控，与其他接口复用
音频
8 x McASP
支持 I2S 和 S/PDIF，支持录放音，与其他接口复用
数字视频输入
10 x VIN
支持 24bit、16bit、8bit，与其他接口复用
MMC
3 x SDIO
支持 1bit 和 4bit，与其他接口复用
USB
2 x USB
其中一路支持 USB3.0， 一路支持USB 2.0
PCIe
1 x PCIe 3.0
支持 1*2-lane 或 2*1-lane，需要外部输入时钟
SATA
1 x SATA
SATA Gen2
PWM
3 x PWM
与其他接口复用
I2C
5 x I2C
其中 IIC1 配置 PMIC，与其他接口复用
SPI
4xSPI
与其他接口复用
DCAN
2x DCAN
支持 2.0B 协议，与其他接口复用
GPMC
1x GPMC
16 位地址线，与其他接口复用
JTAG
1 x JTAG
JTAG用于在线调试
TIMER
16 x Timers
最大支持16个定时器
EMIF
2 x EMIF
按键控制器
1 x Keyboard Controler
支持 9X9 矩阵键盘，与其他接口复用
RTC 时钟
独立 RTC
纽扣电池供电，可关断系统电源时保存时间
电源
电源输入
DC 5V/3A
2. 核心板工作环境
环境参数
最小值
典型值
最大值
工业级温度
-40℃
/
85℃
工作电压
4.3V
5V
5.25V
3. 核心板功耗
电压
电流
功耗
4.93V
830mA
4.09W
备注：功耗测试基于深圳信迈 XM-EVM572x 开发板进行。
4 软件参数
Linux
启动下载
版本
u-boot 2018.01
启动方式
支持从 eMMC/SD 启动
启动速度
支持启动速度优化
启动画面
支持开机画面定制
下载方式
支持串口和网络下载
Kernel
内核版本
Linux 4.14.67
支持文件系统
EXT3/EXT4/NFS/JFFS2/UBIFS
设备驱动
提供所有外设驱动
文件系统
Rootfs
可根据需求进行文件系统定制
图形界面
QT5.7
提供完善的QT开发资源
DSP
CCS 7.1
DSP 调试及开发工具，提供安装、基本使用指南
RTOS SDK
提供安装、基本使用指南
IPC通讯协议
提供 ARM 与 DSP 之间多核通讯协议资料
DSP Sysbios
提供 DSP RTOS 系统镜像
技术服务
1. 开发资料
➢ 提供核心板引脚定义、可编辑底板原理图、可编辑底板PCB，缩短硬件设计周期；
➢ 提供系统烧写镜像、内核驱动源码、文件系统源码，以及丰富的 Demo 程序；
➢ 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；
➢ 提供基于核心板的产品设计手册，包括硬件设计、系统软件移植、驱动开发、应用软件开发环境。产品开发速度大幅提升，开发周期缩短一半以上，最快一周出产品设计！
➢ 提供主芯片数据手册、软件开发 SDK 包、软件开发环境，让您快速进入软件开发状态；
➢ 提供 QT 开发环境，快速进入应用软件开发；
2. 技术支持服务
- 协助底板设计和测试，减少硬件设计失误；
- 判定产品是否存在故障
- 信迈嵌入式产品的软硬件资源解释
- 帮助您正确地编译与运行我们提供的源代码
- 按我们提供的产品文档，操作信迈嵌入式软硬件产品出现异常问题的
- 提供长期可靠的售后支持与服务
3. 增值服务
-
底板/核心板定制设计
-
项目合作开发
-
Linux系统定制
-
嵌入式软件开发
4. 更多帮助
销售邮箱：sales@szxinma.com
技术邮箱：support@szxinmai.com
信迈官网：www.szxinmai.com
TI 中文论坛：http://www.deyisupport.com/
TI 英文论坛：http://e2e.ti.com/
TI 官网：www.ti.com
